2022 Kawasaki KLR®650 Adventure Chassis Electrical Equipment Diagram

← All diagrams

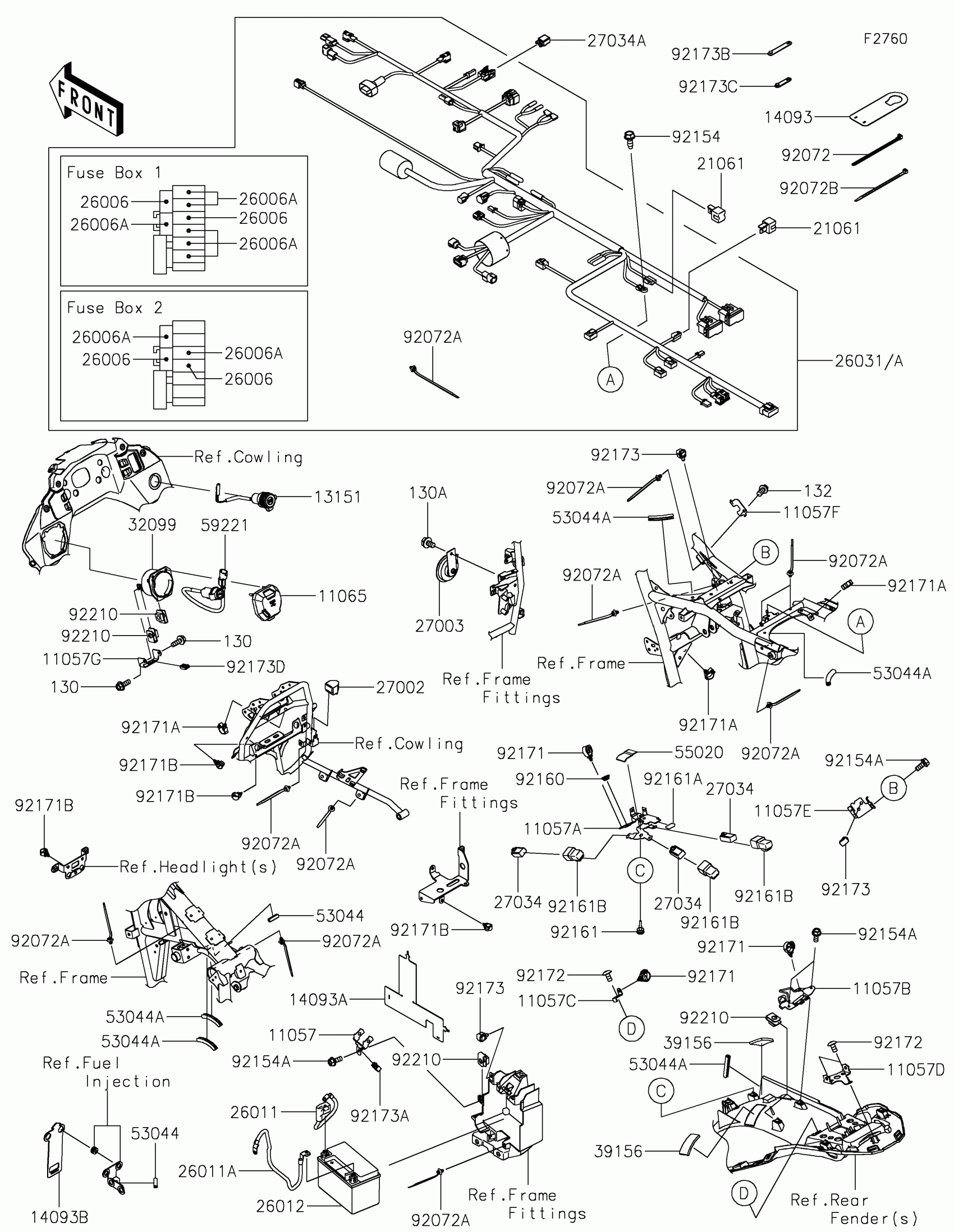

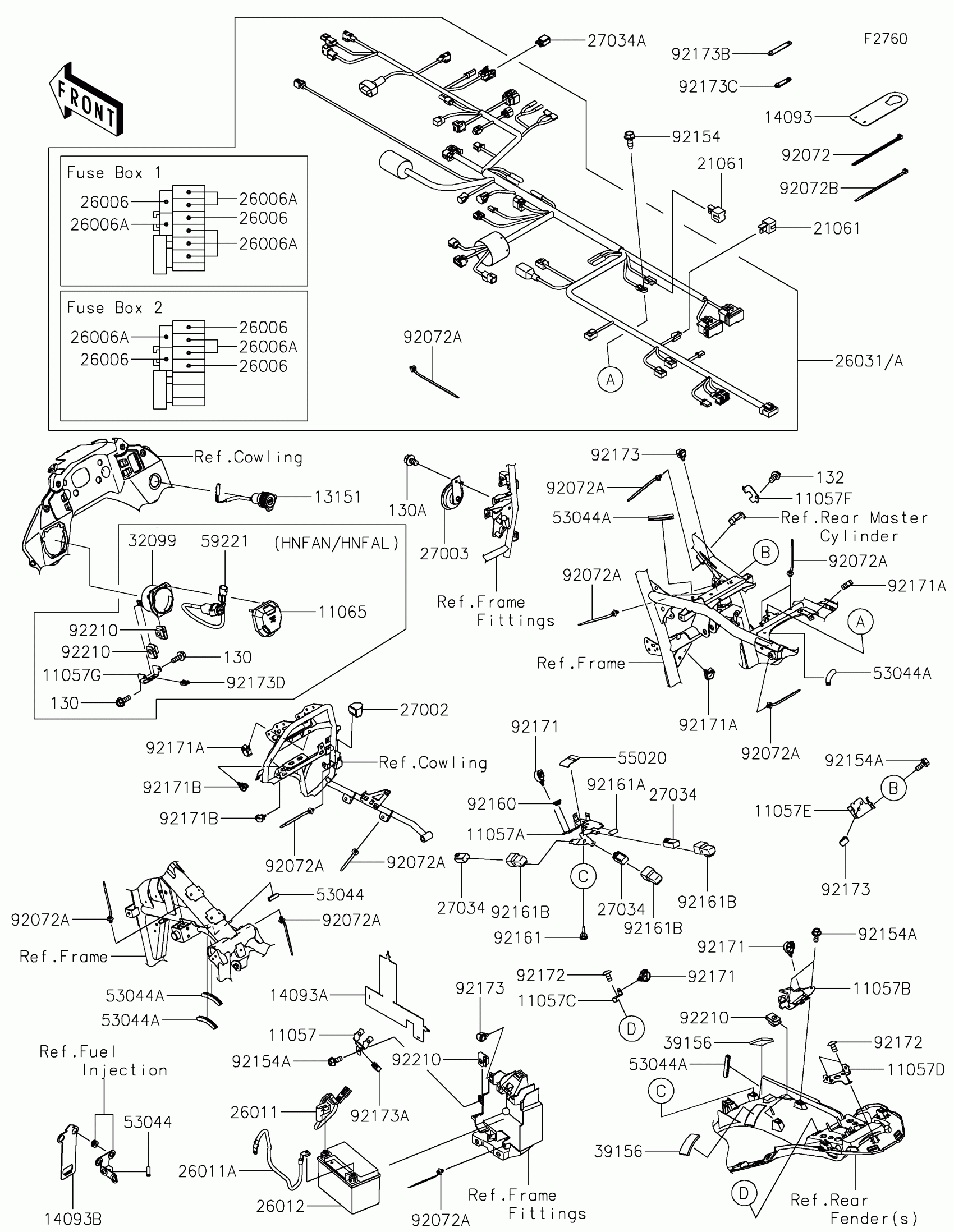

Find the part on the Chassis Electrical Equipment diagram for your 2022 Kawasaki KLR®650 Adventure, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2022 Kawasaki KLR®650 Adventure Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

1

$4.68

In stock

11057A

BRACKET,FUSE BOX

11057-4295

1

$5.88

In stock

11057B

BRACKET,RR HARNESS

11057-4298

1

$11.83

In stock

11057C

1

$1.22

In stock

11057D

BRACKET,ECU

11057-4302

1

$3.90

In stock

11057E

1

$4.86

In stock

11057F

1

$2.12

In stock

11057G

BRACKET

11057-4390

1

$3.12

In stock

11065

CAP,USB

11065-1359

1

$17.20

In stock

13151

1

$151.47

In stock

14093

1

$9.76

In stock

14093A

1

$13.03

In stock

14093B

COVER

14093-1214

1

$9.76

In stock

21061

RECTIFIER

21061-1003

1

$30.17

In stock

26006

1

$5.34

In stock

26006A

1

$3.50

In stock

26011

1

$47.91

In stock

26011A

1

$41.20

In stock

26012

1

$200.48

In stock

26031

HARNESS,MAIN

26031-3848

1

$910.70

In stock

26031A

HARNESS,MAIN

26031-3849

1

$910.70

In stock

27002

1

$24.24

In stock

27003

HORN

27003-0163

1

$71.33

In stock

27034

RELAY

27034-0012

1

$37.62

In stock

27034A

RELAY

27034-0014

1

$36.80

In stock

32099

CASE,USB

32099-0822

1

$12.59

In stock

39156

PAD,30X55X5

39156-2694

1

$1.31

In stock

53044

TRIM,L=30

53044-0001

1

$2.29

In stock

53044A

TRIM,L=60

53044-0032

1

$7.42

In stock

55020

GUARD,50X30

55020-2334

1

$2.80

In stock

59221

CONNECTOR-CORD,USB

59221-0021

1

$130.51

In stock

92072

BAND,L=140

92072-1293

1

$5.61

In stock

92072A

—

$2.97

In stock

92072B

BAND,L=152

92072-3874

1

$3.75

In stock

92154

BOLT,FLANGED,6X16

92154-0551

1

$1.44

In stock

92154A

BOLT,FLANGED,5X12

92154-2893

1

$0.69

In stock

92160

DAMPER

92160-1613

1

$2.97

In stock

92161

DAMPER

92161-0901

1

$2.92

In stock

92161A

DAMPER,12X23

92161-1367

1

$1.10

In stock

92161B

DAMPER

92161-2290

1

$5.27

In stock

92171

CLAMP,20MM DIA.

92171-0069

1

$2.29

In stock

92171A

CLAMP,BRAKE HOSE

92171-0316

1

$3.08

In stock

92171B

CLAMP,13MM DIA.

92171-1415

1

$1.69

In stock

92172

SCREW,TAPPING,5X10

92172-0262

1

$1.20

In stock

92173

CLAMP,12MM DIA.

92173-0736

1

$4.01

In stock

92173A

CLAMP,HOLDER CLIP

92173-0868

1

$2.44

In stock

92173B

CLAMP

92173-2194

1

$1.56

In stock

92173C

CLAMP

92173-2198

1

$1.32

In stock

92173D

CLAMP

92173-2464

1

$3.49

In stock

92210

NUT,PLATE,5MM

92210-0935

1
Out of stock

130

BOLT-FLANGED,5X14

130BA0514

1

$1.73

In stock

130A

BOLT-FLANGED,6X10

130BB0610

1

$2.05

In stock

132

1

$1.73

In stock
