2009 Kawasaki Vulcan® 900 Custom Starter Motor Diagram

← All diagrams

Find the part on the Starter Motor diagram for your 2009 Kawasaki Vulcan® 900 Custom, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

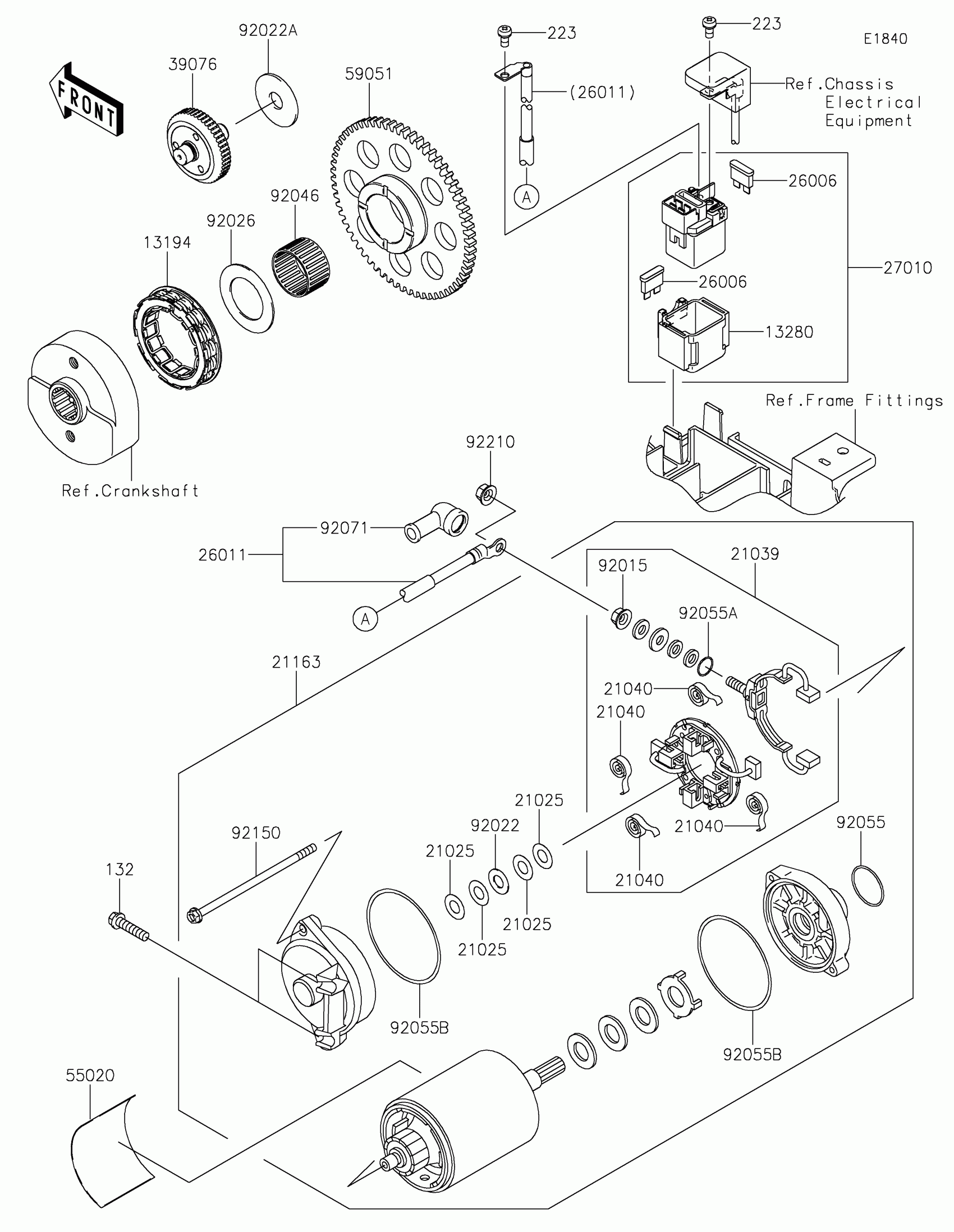

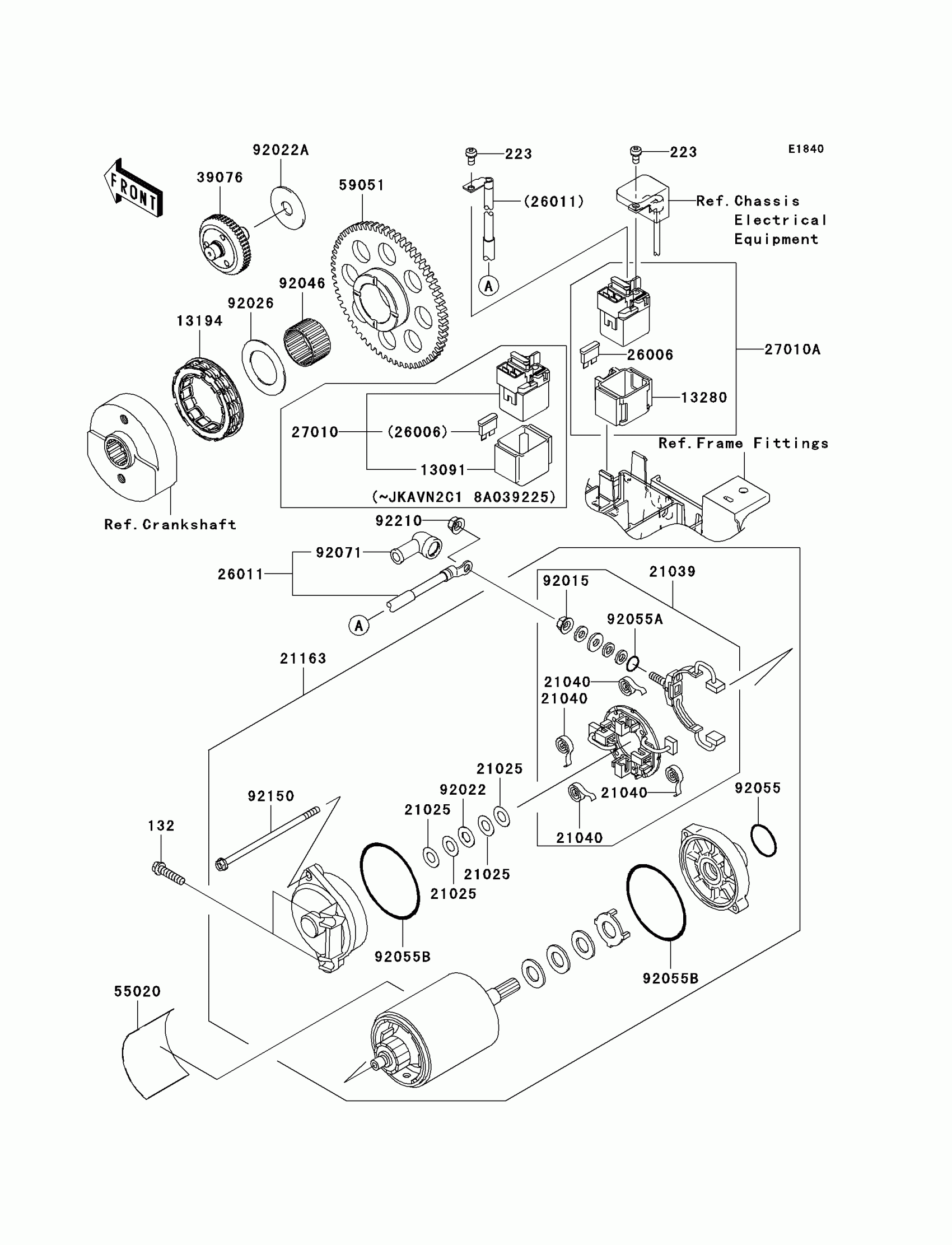

2009 Kawasaki Vulcan® 900 Custom Starter Motor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

1

$2.29

In stock

223

1

$0.49

In stock

13194

CLUTCH-ONEWAY

13194-0009

1

$160.10

In stock

13280

HOLDER

13280-1263

1

$13.05

In stock

21025

WASHER,9.1X18X0.2

21025-011

—

$5.42

In stock

21039

BRUSH,CARBON

21039-1060

1

$85.95

In stock

21040

SPRING-BRUSH

21040-1055

1

$8.24

In stock

21163

STARTER-ELECTRIC

21163-1263

1

$546.12

In stock

26006

1

$4.39

In stock

26011

1

$64.91

In stock

27010A

SWITCH,MAGNETIC

27010-1446

1

$133.91

In stock

39076

LIMITER

39076-0008

1

$130.83

In stock

55020

GUARD,STARTER MOTER

55020-1589

1

$7.12

In stock

59051

GEAR-SPUR,63T

59051-0060

1

$124.28

In stock

92015

NUT,STARTER MOTOR

92015-1476

1

$3.85

In stock

92022

WASHER,9.1X18X0.8

92022-1132

1

$5.42

In stock

92022A

WASHER,12.3X38X2.0

92022-1664

1

$7.25

In stock

92026

SPACER,31X49.5X1.2

92026-1490

1

$10.25

In stock

92046

BEARING-NEEDLE,K30X35X20

92046-1171

1
Out of stock

92055

RING-O

92055-1276

1

$7.86

In stock

92055A

RING-O,4.5X2.0

92055-1370

1

$4.17

In stock

92055B

1

$9.58

In stock

92071

GROMMET

92071-0024

1

$9.86

In stock

92150

BOLT,STARTER MOTOR

92150-1913

1

$9.22

In stock

92210

NUT,6MM

92210-0188

1
Out of stock
