2024 Yamaha MT09 (MT09RL) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

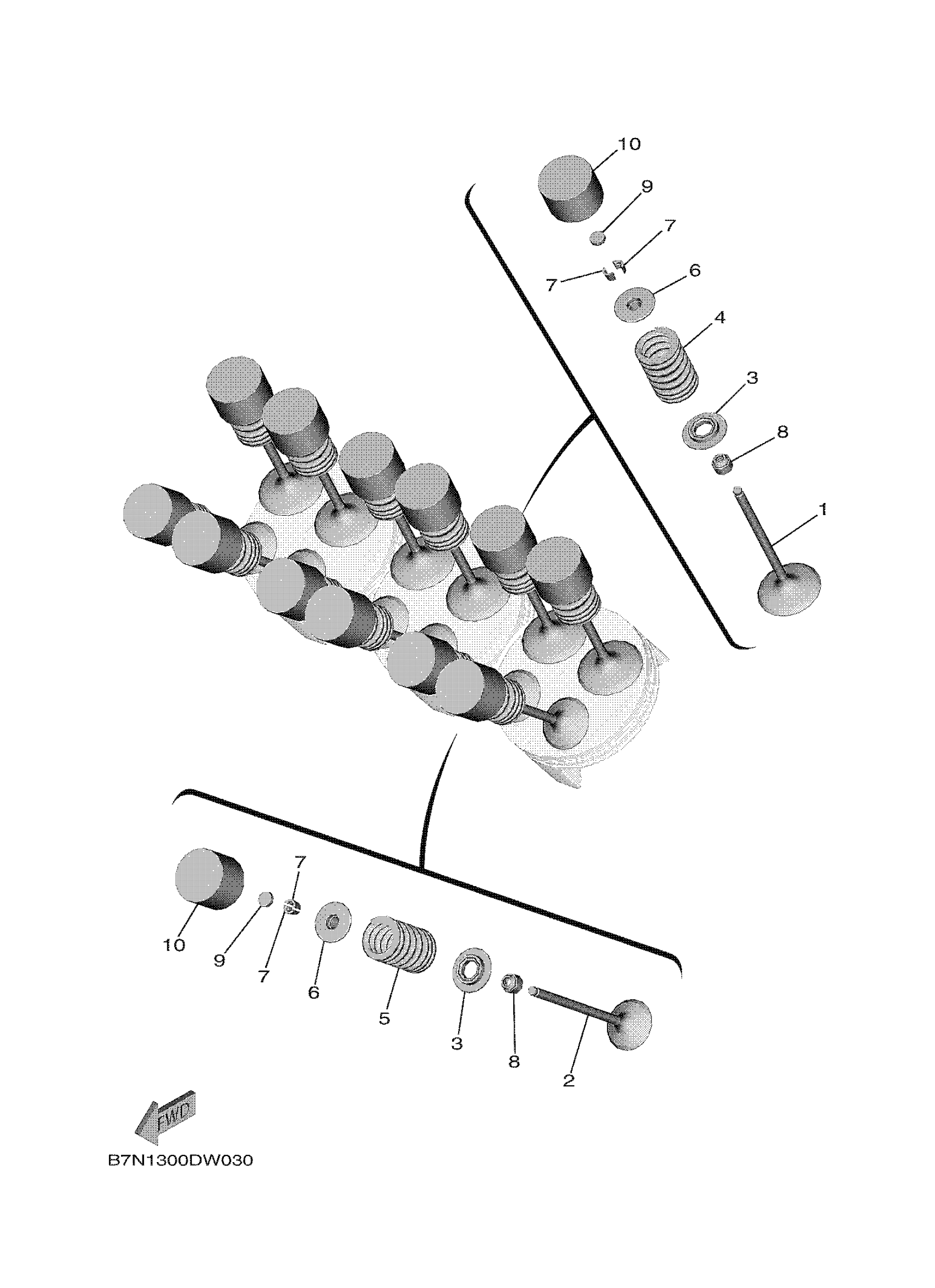

2024 Yamaha MT09 (MT09RL) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

1RC-12111-00-00

1
Out of stock

2

VALVE, EXHAUST

1RC-12121-01-00

1

$61.99

In stock

3

SEAT, VALVE SPRING

3D7-12116-00-00

1

$5.06

In stock

4

SPRING, VALVE INNE

BFD-12113-00-00

—

$9.49

In stock

5

SPRING, VALVE OUTE

BFD-12114-00-00

1

$9.25

In stock

6

RETAINER, VALVE SPRING

3D7-12117-00-00

1

$5.11

In stock

7

COTTER, VALVE

1WG-12118-00-00

1

$5.50

In stock

8

SEAL, VALVE STEM

2HC-12119-00-00

1

$4.60

In stock

9

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

1

$18.21

In stock

9

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

1

$11.63

In stock

9

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

1

$19.45

In stock

9

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

1

$25.85

In stock

9

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

1

$19.45

In stock

9

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

1

$16.30

In stock

9

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

1

$17.41

In stock

9

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—

$19.54

In stock

9

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—

$46.67

In stock

9

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—

$20.58

In stock

9

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—

$19.65

In stock

9

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—

$19.94

In stock

9

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—

$12.00

In stock

9

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—

$11.85

In stock

9

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—

$11.06

In stock

9

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—

$10.48

In stock

9

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—

$15.88

In stock

9

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—

$13.77

In stock

9

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—

$17.05

In stock

10

LIFTER, VALVE

B4T-12153-00-00

—

$19.65

In stock

10

LIFTER, VALVE

B4T-12153-09-00

—

$20.25

In stock
