2024 Yamaha MT09 (MT09RL) Radiator & Hose Diagram

← All diagrams

Find the part on the Radiator & Hose diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

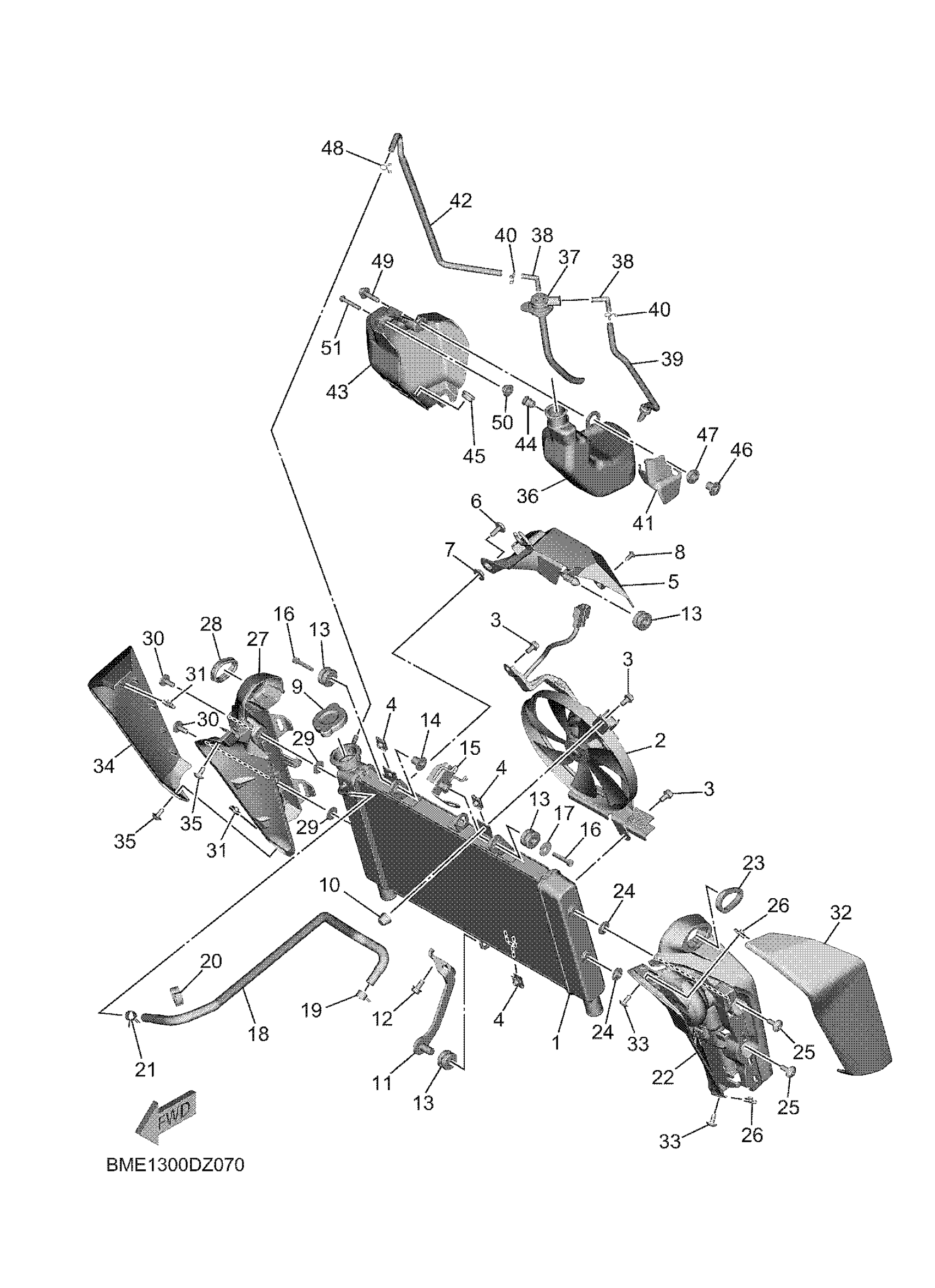

2024 Yamaha MT09 (MT09RL) Radiator & Hose Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RADIATOR COMP

BME-12461-00-00

1

$258.97

In stock

2

BLOWER ASSY

BME-12405-01-00

1

$370.14

In stock

3

BOLT, BLOWER HOLDING

5GJ-12675-00-00

1

$6.68

In stock

4

NUT 1

5YP-E2671-00-00

1

$3.83

In stock

5

COVER RADIATOR

B7N-12467-00-00

—

$10.02

In stock

6

BOLT,HEX. SOCKET BUTTON

90111-06151-00

1

$2.66

In stock

7

COLLAR (3L1)

90387-07717-00

1
Out of stock

8

RIVET

90269-05005-00

1

$2.92

In stock

9

CAP, RADIATOR

5SL-12462-01-00

1
Out of stock

10

CAP, GREASE NIPPLE

663-45119-01-00

1

$1.86

In stock

11

STAY 2

B7N-12638-01-00

1

$18.95

In stock

12

BLOT, FLANGE DEEP RECESS

95D32-06012-00

1

$6.05

In stock

13

GROMMET (29L)

90480-15363-00

1

$6.17

In stock

14

COLLAR

90387-06158-00

1

$6.17

In stock

15

GUIDE, CABLE 2

BME-26132-00-00

—

$25.35

In stock

16

—

$3.82

In stock

17

WASHER, PLATE(36Y)

90201-063J2-00

—

$4.45

In stock

18

HOSE 1

B7N-1243A-00-00

—

$36.31

In stock

19

CLIP (3G0)

90467-10039-00

—
Out of stock

20

CLAMP

90464-16003-00

—
Out of stock

21

CLIP (3G0)

90467-10039-00

—
Out of stock

22

BRACKET 1

BME-2175T-00-00

—

$27.03

In stock

23

DAMPER, FLASHER 1

B7N-83321-00-00

—

$3.65

In stock

24

COLLAR

90387-06382-00

—

$4.15

In stock

25

BOLT,HEX. SOCKET BUTTON

90111-06151-00

1

$2.66

In stock

26

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

27

BRACKET 2

BME-2175U-00-00

—

$25.63

In stock

28

DAMPER, FLASHER 1

B7N-83321-00-00

—

$3.65

In stock

29

COLLAR

90387-06382-00

—

$4.15

In stock

30

BOLT,HEX. SOCKET BUTTON

90111-06151-00

1

$2.66

In stock

31

NUT, SPRING

90183-050A6-00

—

$2.37

In stock

32

COVER, SIDE 5

BME-2171E-00-00

—

$16.14

In stock

33

BOLT

90111-05002-00

—

$5.18

In stock

34

COVER, SIDE 6

BME-2171X-00-00

—

$16.14

In stock

35

BOLT

90111-05002-00

—

$5.18

In stock

36

TANK, RECOVERY

1RC-21871-00-00

—

$32.80

In stock

37

CAP

B7N-21875-00-00

—

$14.77

In stock

38

ELBOW

1RC-21828-00-00

—

$3.78

In stock

39

PIPE, BREATHER

B7N-21826-00-00

—

$8.72

In stock

40

CLIP (16G)

90467-08021-00

—

$6.17

In stock

41

PROTECTOR 1

B7N-22825-00-00

—

$3.29

In stock

42

PIPE 1

B7N-21816-00-00

—

$12.43

In stock

43

COVER

1RC-2172W-00-00

—

$15.04

In stock

44

NUT(1KT)

90179-05523-00

—

$4.33

In stock

45

GROMMET (420)

90480-14153-00

—

$8.55

In stock

46

COLLAR

90387-06285-00

—

$3.92

In stock

47

COLLAR

1RC-21749-00-00

—

$2.32

In stock

48

CLIP (16G)

90467-08021-00

—

$6.17

In stock

49

BOLT, HEXAGON SOCK

90110-06434-00

—

$6.25

In stock

50

COLLAR

1RC-21748-00-00

—

$4.15

In stock

51

BOLT, BUTTON HEAD

92012-05030-00

—

$5.18

In stock
