2024 Yamaha MT09 (MT09RL) Crankcase Cover Diagram

← All diagrams

Find the part on the Crankcase Cover diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

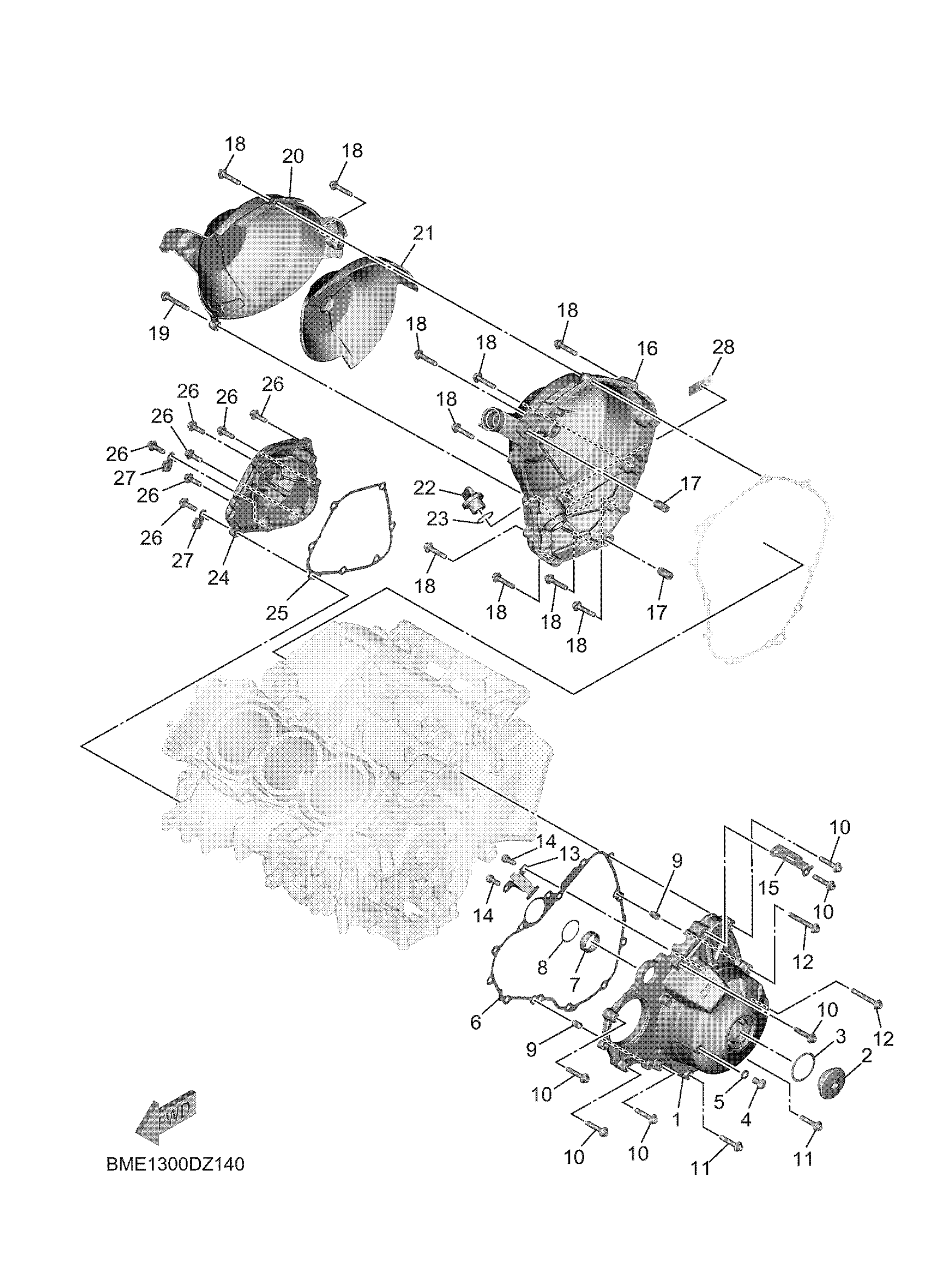

2024 Yamaha MT09 (MT09RL) Crankcase Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, CRANKCASE 1

BME-15411-00-00

1

$115.62

In stock

2

PLUG STRAIGHT SCREW

90340-36008-00

1

$17.65

In stock

3

O-RING

93210-35804-00

1

$0.49

In stock

4

BOLT, BUTTON HEAD

92017-08012-00

1
Out of stock

5

. GASKET

90430-08143-00

1

$2.90

In stock

6

GASKET, CRANKCASE COVER 1

BD5-15451-01-00

1

$15.88

In stock

7

PIPE, WATER

1RC-12564-00-00

1

$5.93

In stock

8

O-RING

93210-28543-00

1

$2.75

In stock

9

PIN, DOWEL

99530-08012-00

1

$6.62

In stock

10

BOLT, HEXAGON SOCKET HEAD

90110-06388-00

1

$4.91

In stock

11

BOLT, HEXAGON SOCKET HEAD

90110-06388-00

1

$4.91

In stock

12

BOLT, HEXAGON SOCKET HEAD

90110-06394-00

1

$1.78

In stock

13

CLAMP 2

1RC-15484-00-00

1

$8.55

In stock

14

BOLT (33M)

91312-06014-00

1

$4.74

In stock

15

BRACKET

B7N-14867-00-00

1

$4.20

In stock

16

COVER, CRANKCASE 2

B7N-15421-00-00

—

$124.54

In stock

17

PIN, DOWEL(72M)

93610-20189-00

—

$3.46

In stock

18

BOLT, HEXAGON SOCKET HEAD

90110-06388-00

1

$4.91

In stock

19

BOLT, HEXAGON SOCKET HEAD

90110-06321-00

—

$2.72

In stock

20

PROTECTOR, COVER

B7N-15499-00-00

—

$28.32

In stock

21

DAMPER

B7N-15789-00-00

—

$4.58

In stock

22

PLUG, OIL

5GJ-15363-10-00

—

$17.66

In stock

23

O-RING (646)

93210-19123-00

—

$6.91

In stock

24

COVER, OIL PUMP

B7N-15416-00-00

—

$52.85

In stock

25

GASKET, OIL PUMP COVER 1

B7N-15456-01-00

—

$10.03

In stock

26

BOLT, HEXAGON SOCKET HEAD

90110-06396-00

—

$2.49

In stock

27

CLAMP 2

BME-15484-00-00

—

$7.71

In stock

28

OIL, LABEL

B5Y-1548B-00-00

—

$4.15

In stock
