2024 Yamaha MT09 (MT09RL) Cylinder Head Diagram

← All diagrams

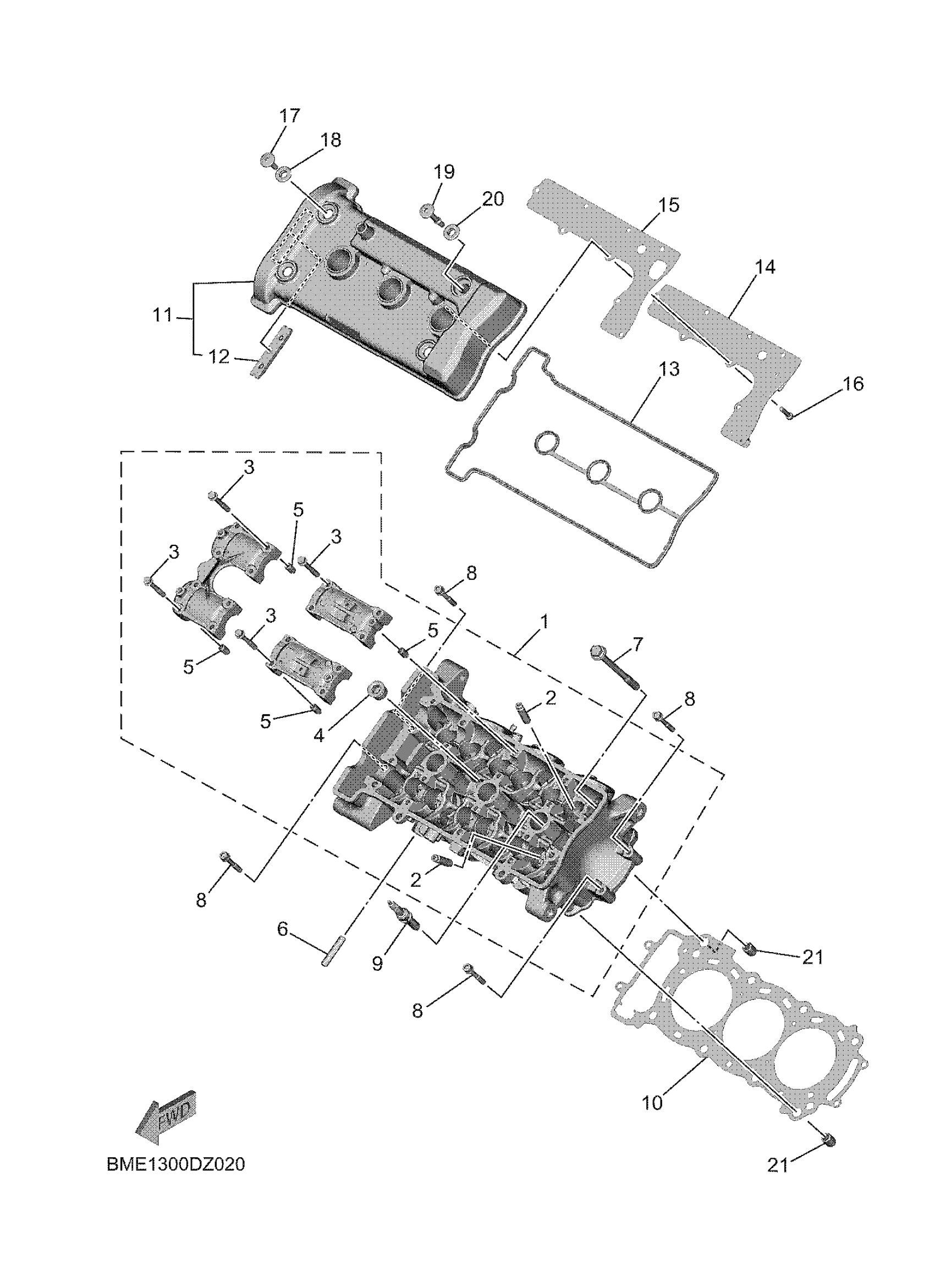

Find the part on the Cylinder Head diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CYLINDER HEAD ASSY

BME-11101-09-00

1

$1,369.99

In stock

2

GUIDE, VALVE 1

2C0-11133-11-00

1

$59.59

In stock

3

BOLT, WASHER BASED

90105-06027-00

1

$6.23

In stock

4

PLUG, STRAIGHT SCREW

90340-18002-00

1

$9.09

In stock

5

PIN, DOWEL(3XW)

91808-16023-00

1

$5.48

In stock

6

BOLT, STUD

95612-08625-00

1

$4.69

In stock

7

BOLT WITH WASHER

90119-09019-00

1

$10.02

In stock

8

BOLT

90109-061F7-00

1

$2.83

In stock

9

1

$16.62

In stock

10

GASKET CYLINDER HEAD 1

B7N-11181-00-00

1

$40.32

In stock

11

COVER CYLINDER HEAD 1

B7N-11191-00-00

1

$138.12

In stock

12

GUIDE, STOPPER 2

5BE-12241-01-00

1

$25.54

In stock

13

GASKET, HEAD COVER

B7N-11193-00-00

1

$16.62

In stock

14

PLATE, BREATHER

B7N-11165-00-00

—

$22.34

In stock

15

GASKET, BREATHER C

B7N-11169-00-00

—

$10.20

In stock

16

SCREW

90149-05038-00

—

$1.49

In stock

17

BOLT(4BP)

90109-066F0-00

—
Out of stock

18

RUBBER, MOUNT 1

5VY-1111G-00-00

—

$10.68

In stock

19

BOLT

90109-06271-00

—

$11.65

In stock

20

RUBBER, MOUNT 1

5VY-1111G-00-00

—

$10.68

In stock

21

PIN, DOWEL

99530-12016-00

—

$4.12

In stock
