2024 Yamaha MT09 (MT09RL) Water Pump Diagram

← All diagrams

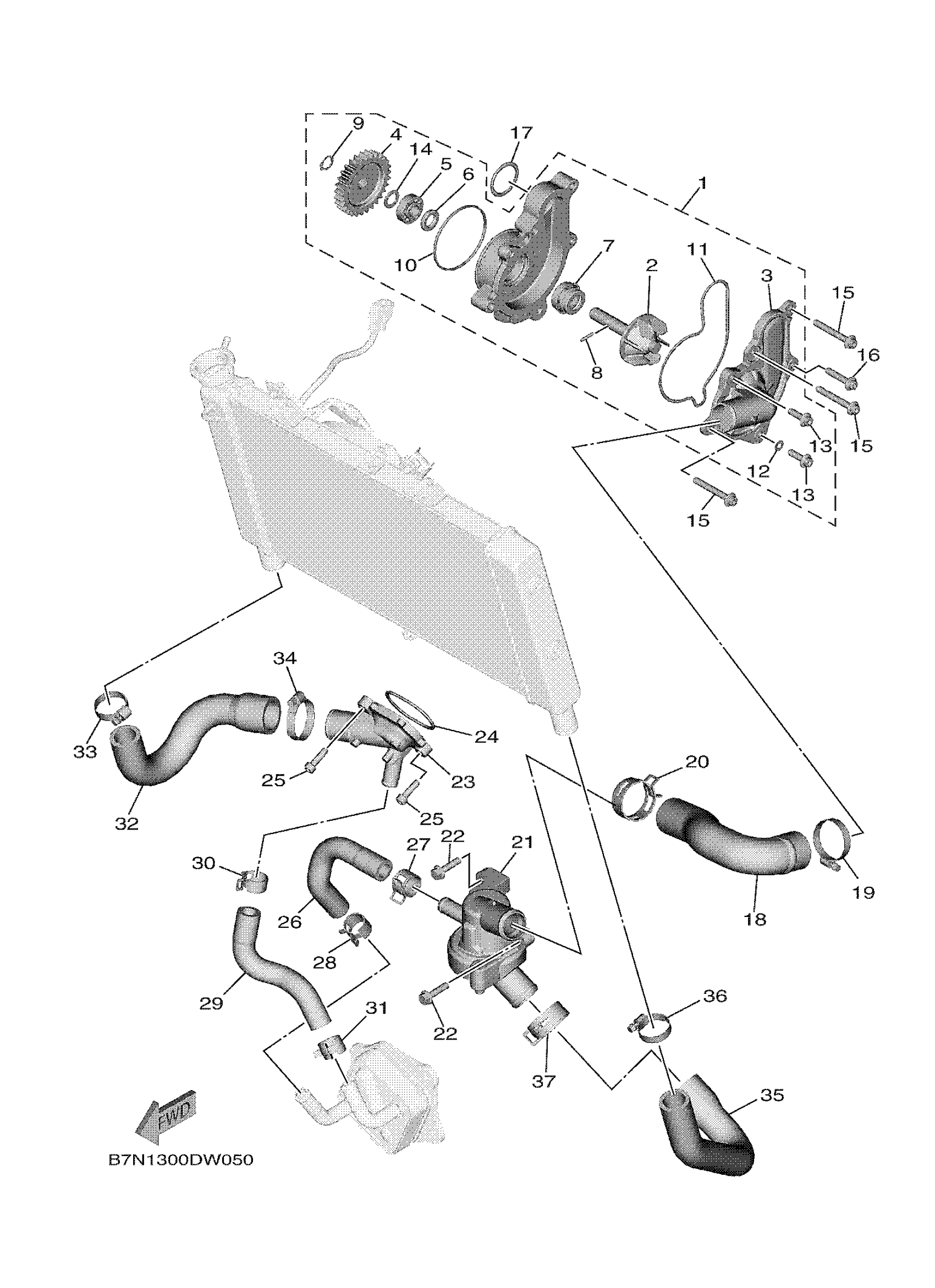

Find the part on the Water Pump diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Water Pump Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WATER PUMP ASSY

B7N-12420-00-00

1

$233.82

In stock

2

IMPELLER SHAFT ASS

1RC-12450-10-00

—

$35.58

In stock

3

COVER, HOUSING

B7N-12422-00-00

1

$68.05

In stock

4

GEAR, IMPELLER SHAFT

1RC-12459-00-00

—

$25.82

In stock

5

BRG,R-B 6001 28MM 28G KY

93306-00105-00

1

$25.40

In stock

6

OIL SEAL

93101-12173-00

1
Out of stock

7

SEAL, MECHANICAL

5VK-12438-00-00

1

$52.45

In stock

8

PIN, STRAIGHT

1RC-1319L-10-00

1

$3.45

In stock

9

CIRCLIP(10Y)

99009-12400-00

1

$3.08

In stock

10

O-RING(2HT)

93210-61750-00

1
Out of stock

11

O-RING

1RC-12439-00-00

1

$11.71

In stock

12

GASKET 256113960000

90430-06014-00

—

$7.23

In stock

13

BOLT, HEXAGON SOCKET HEAD

90110-06396-00

1

$2.49

In stock

14

WASHER, PLATE (525)

90201-12541-00

1
Out of stock

15

BOLT, HEXAGON SOCKET HEAD

90110-06394-00

1

$1.78

In stock

16

BOLT, HEXAGON SOCKET HEAD

90110-06388-00

—

$4.91

In stock

17

O-RING(1AA)

93210-30694-00

—

$5.70

In stock

18

HOSE 2

1RC-12577-00-00

—

$19.51

In stock

19

HOSE CLAMP ASSY(3GM)

90450-38040-00

—

$15.75

In stock

20

CLIP

90467-310A0-00

—

$4.20

In stock

21

THERMOSTAT ASSY

B7N-12410-00-00

—

$116.92

In stock

22

BOLT, FLANGE

95822-06025-00

—

$1.46

In stock

23

JOINT 1

1RC-12469-00-00

—

$46.72

In stock

24

O-RING

93210-46044-00

—

$5.86

In stock

25

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

26

HOSE 3

BS2-12578-00-00

—

$9.57

In stock

27

CLIP

90467-21068-00

—

$5.94

In stock

28

CLIP

90467-200A0-00

1

$7.91

In stock

29

HOSE 4

BS2-12579-00-00

—

$10.40

In stock

30

CLIP

90467-22002-00

1

$4.15

In stock

31

CLIP

90467-200A0-00

1

$7.91

In stock

32

HOSE 5

B7N-12588-00-00

—

$13.42

In stock

33

HOSE CLAMP ASSY

90450-32003-00

—

$14.15

In stock

34

HOSE CLAMP ASSY(3GM)

90450-38040-00

—

$15.75

In stock

35

HOSE 1

B7N-12576-00-00

—

$22.51

In stock

36

HOSE CLAMP ASSY

90450-32003-00

—

$14.15

In stock

37

CLIP

90467-310A0-00

—

$4.20

In stock
