1983 Kawasaki LTD Shaft Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 1983 Kawasaki LTD Shaft, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

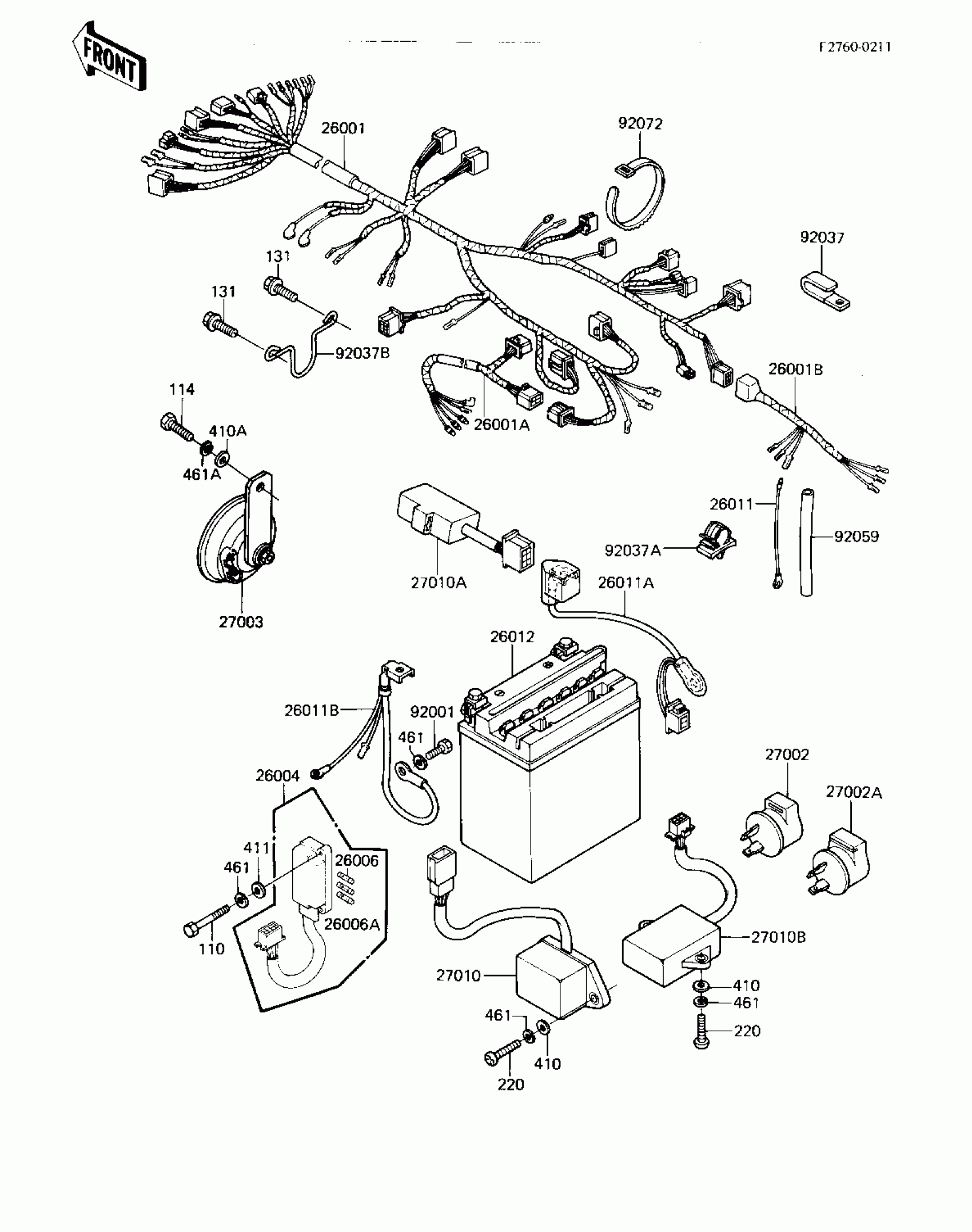

1983 Kawasaki LTD Shaft Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

26001

HARNESS,MAIN

26001-1487

1

$194.86

In stock

26001A

HARNESS,SUB

26001-1488

1

$28.14

In stock

26001B

1

$27.49

In stock

26004

FUSE-ASSY

26004-1020

1

$48.02

In stock

26006

FUSE,10A,L=25

26006-003

1

$3.74

In stock

26006A

FUSE,20A,L=25

26006-005

1

$4.02

In stock

26011

WIRE-LEAD,L=285

26011-095

1

$11.12

In stock

26011A

WIRE-LEAD,BATTERY(+)

26011-1181

1
Out of stock

26011B

1

$32.11

In stock

26012

FB BAT FB12A-A K2

26012-1074

1

$72.54

In stock

27002

RELAY-ASSY,TURN SIGNAL

27002-011

1
Out of stock

27002A

RELAY,TURN SIGNAL

27002-016

1
Out of stock

27003

HORN,LH

27003-1057

1
Out of stock

27010

SWITCH,RESERVE LIGHTI

27010-1024

1
Out of stock

27010A

SWITCH

27010-1072

1

$72.69

In stock

27010B

SWITCH,TURN SIGNAL OP

27010-1077

1
Out of stock

92001

BOLT,6X10

92001-137

1

$5.66

In stock

92037

CLAMP,WIRING HARNESS,L=60

92037-1069

1
Out of stock

92037A

CLAMP,LEAD WIRE

92037-1340

1

$9.24

In stock

92037B

CLAMP,MAIN HARNESS

92037-1383

1

$8.19

In stock

92059

TUBE,8X9X200

92059-1150

1
Out of stock

92072

BAND,L=218

92072-032

1

$3.97

In stock

110

BOLT 6X22

112B0622

1
Out of stock

114

BOLT-SMALL,8X14

114C0814

1
Out of stock

131

BOLT-FLANGED,6X14

131B0614

1
Out of stock

220

1

$4.61

In stock

410

1

$1.19

In stock

410A

WASHER,PLAIN,8MM

92022-1554

1
Out of stock

411

WASHER PLAIN 6MM

411B0600

1
Out of stock

461

WASHER SPRING 6MM

461F0600

1
Out of stock

461A

WASHER-SPRING,8MM,BLACK

461K0800

1
Out of stock
