1983 Kawasaki LTD Shaft Battery Case/tool Case Diagram

← All diagrams

Find the part on the Battery Case/tool Case diagram for your 1983 Kawasaki LTD Shaft, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

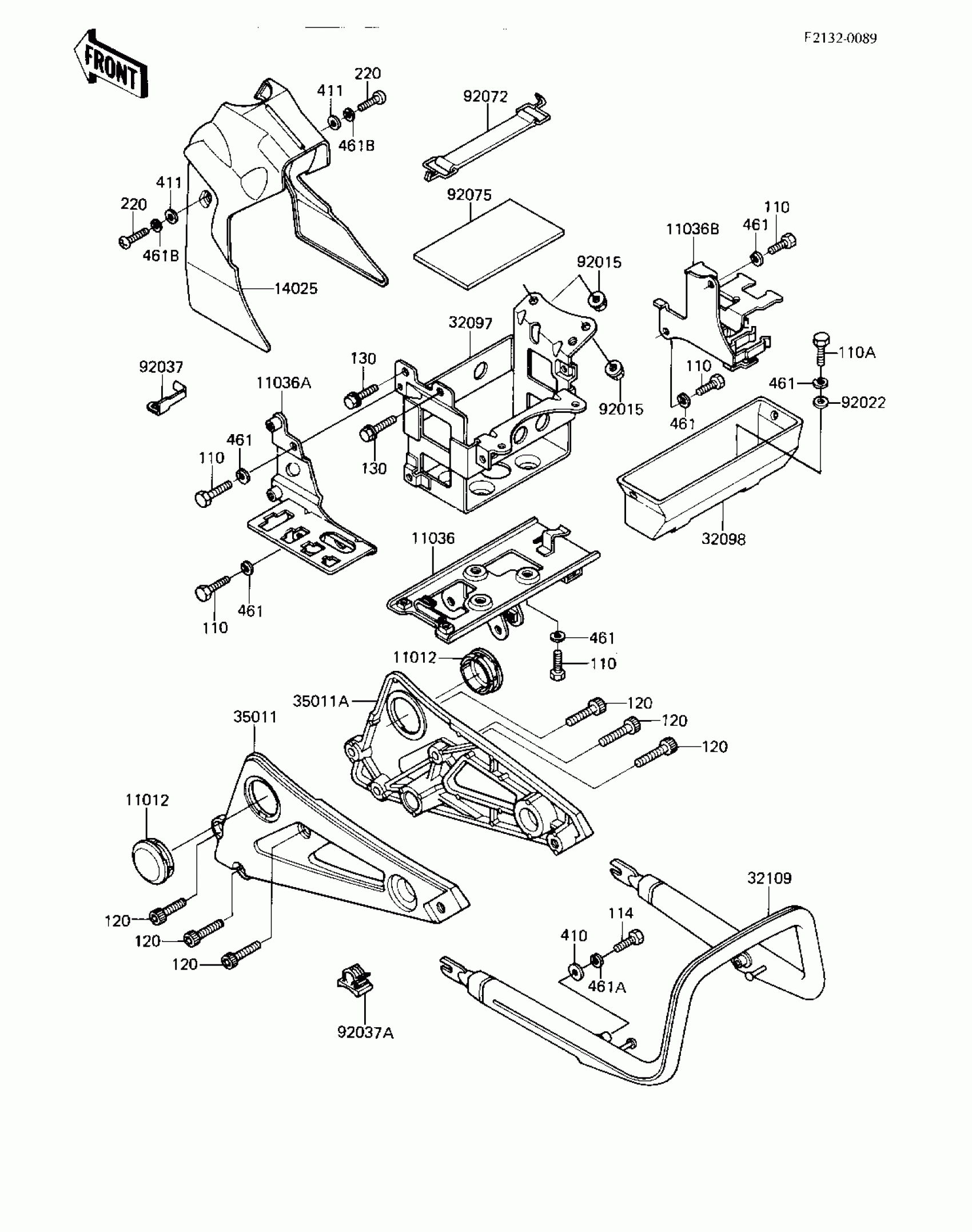

1983 Kawasaki LTD Shaft Battery Case/tool Case Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP,SWING ARM SHAFT

11012-1397

1

$7.81

In stock

11036

BRACKET-A,ELECTRIC,LW

11036-1826

1
Out of stock

11036A

BRACKET-A,ELECTRIC,LH

11036-1827

1
Out of stock

11036B

BRACKET-A,ELECTRIC,RH

11036-1828

1
Out of stock

14025

COVER,FUEL TANK,FR

14025-1551

1
Out of stock

32097

CASE-BATTERY

32097-1062

1

$90.31

In stock

32098

CASE-TOOL

32098-1022

1

$22.29

In stock

32109

GRIP-FRAME

32109-1040

1

$187.98

In stock

35011

STAY,MUFFLER,LH

35011-1148

1

$126.81

In stock

35011A

STAY,MUFFLER,RH

35011-1149

1

$127.05

In stock

92015

NUT,FLANGED,6MM

92015-1078

1
Out of stock

92022

WASHER,6.5X16X2

92022-1565

1

$3.12

In stock

92037

CLAMP,BREATHER TUBE

92037-1246

1
Out of stock

92037A

CLAMP,LEAD WIRE

92037-1340

1

$9.24

In stock

92072

BAND,BATTERY

92072-1097

1
Out of stock

92075

DAMPER

92075-1076

1

$8.63

In stock

110

BOLT-UPSET,6X12

112G0612

1
Out of stock

110A

BOLT-UPSET 6X14

112B0614

1
Out of stock

114

BOLT-SMALL-UPSET,8X18

115G0818

1
Out of stock

120

BOLT-SOCKET,8X25

120S0825

1
Out of stock

130

BOLT-FLANGED,6X10

130B0610

1
Out of stock

220

1

$4.75

In stock

410

WASHER PLAIN 8MM

410B0800

1
Out of stock

411

WASHER PLAIN

411F0600

1

$1.08

In stock

461

WASHER SPRING 6MM

461F0600

1
Out of stock

461A

WASHER SPRING 8MM

461F0800

1
Out of stock

461B

WASHER-SPRING,6MM,BLACK

461K0600

1
Out of stock
