2003 Kawasaki ZRX1200R Meter Diagram

← All diagrams

Find the part on the Meter diagram for your 2003 Kawasaki ZRX1200R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

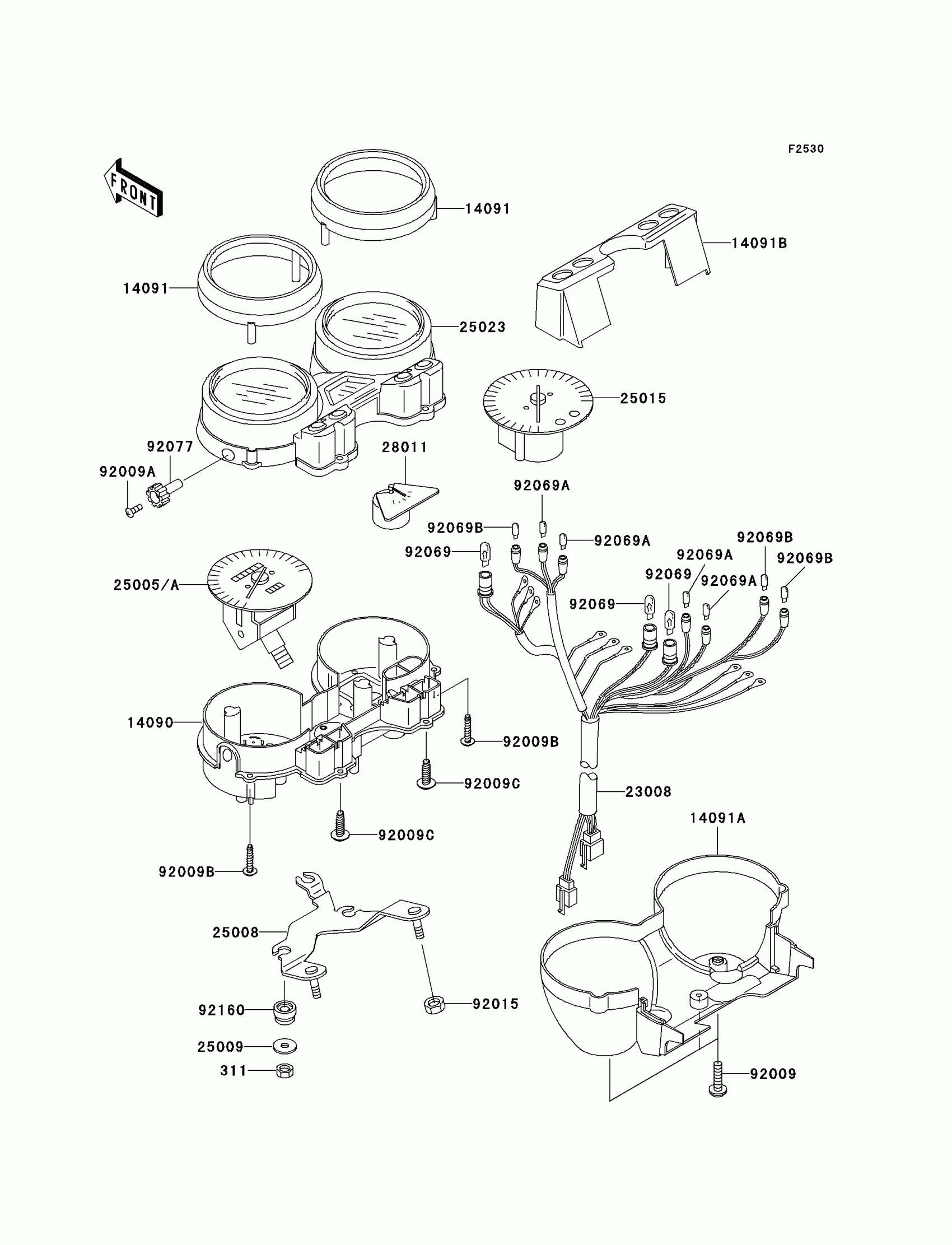

2003 Kawasaki ZRX1200R Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

311

NUT-HEX

311C0500

1
Out of stock

14090

COVER,METER HOUSING

14090-1842

1

$124.13

In stock

14091

COVER,METER,LWR

14091-1105

1

$172.56

In stock

14091A

COVER,PILOT BOX,UPP

14091-1154

1

$133.04

In stock

14091B

1

$39.74

In stock

23008

SOCKET-ASSY,METER

23008-1583

1

$175.73

In stock

25008

BRACKET-METER

25008-1213

1

$71.44

In stock

25009

WASHER,5.2X16X1.2

25009-004

1

$3.03

In stock

25015

1

$597.88

In stock

25023

1

$152.26

In stock

28011

METER,FUEL

28011-1216

1

$132.01

In stock

92009

SCREW,4X16,BLACK

92009-1158

1
Out of stock

92009A

SCREW,2X6,BLACK

92009-1172

1
Out of stock

92009B

SCREW,TAPPING,3X16

92009-1391

1
Out of stock

92009C

SCREW,TAPPING,4X14

92009-1503

1
Out of stock

92015

NUT,FLANGED,6MM,BLACK

92015-1233

1
Out of stock

92069

BULB,12V 1.7W,T10

92069-1059

1

$3.94

In stock

92069A

BULB,14V 3W,T6.5

92069-1068

1

$3.97

In stock

92069B

BULB,12V 1.7W,T6.5

92069-1070

1

$5.16

In stock

92077

KNOB,METER

92077-1073

1

$17.15

In stock

92160

DAMPER

92160-1178

1

$4.95

In stock

25005

SPEEDOMETER,KPH

25005-1691

1
Out of stock

25005A

SPEEDOMETER,MPH

25005-1692

1

$529.46

In stock
