2005 Kawasaki Z750S Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2005 Kawasaki Z750S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

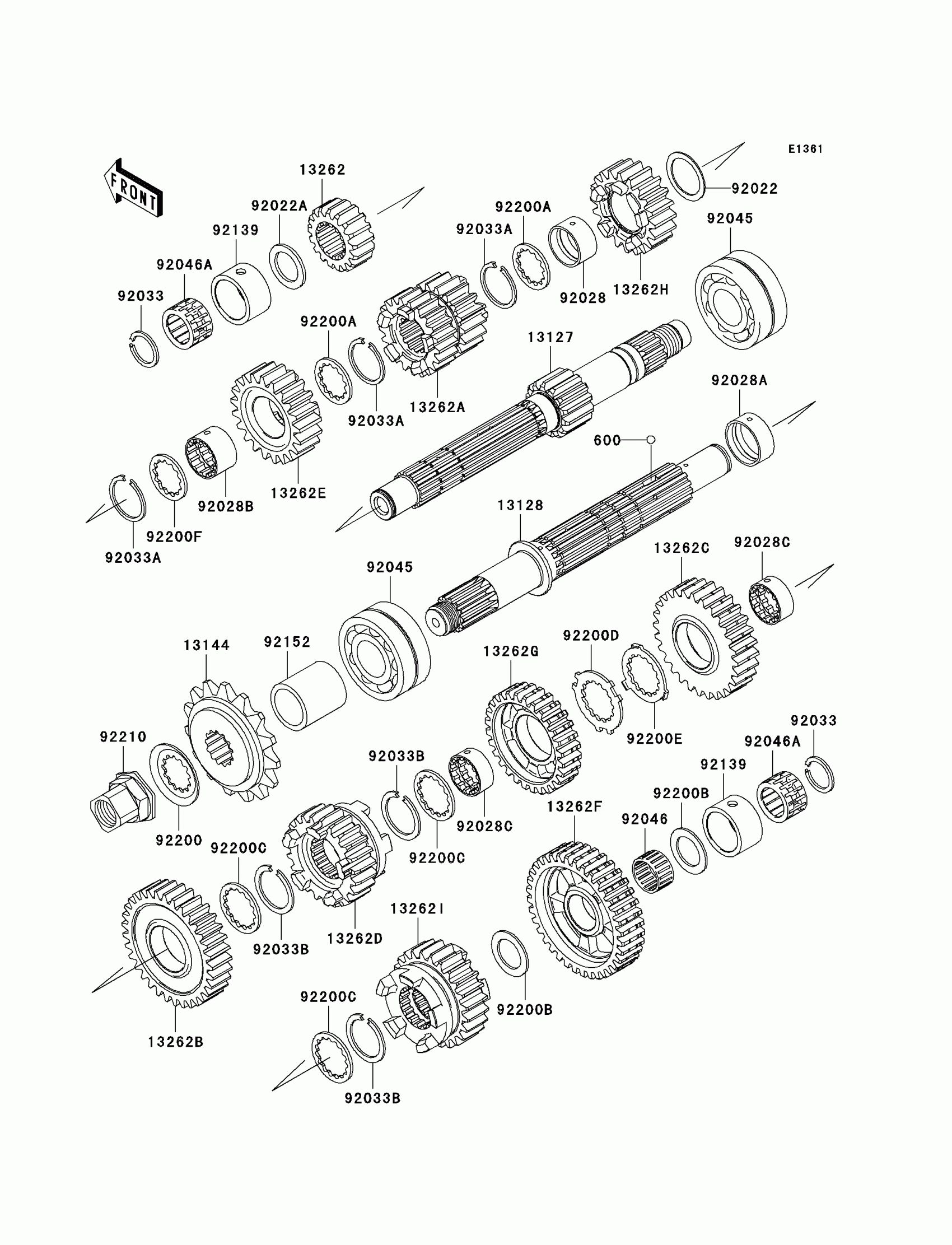

2005 Kawasaki Z750S Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

13127

SHAFT-TRANSMISSION INPUT,14T

13127-0008

1
Out of stock

13128

1

$251.74

In stock

13144

SPROCKET-OUTPUT,15T

13144-0007

1
Out of stock

13262

GEAR,INPUT 2ND,17T

13262-0064

1
Out of stock

13262A

GEAR,INPUT 3RD&4TH,18T&21T

13262-0065

1
Out of stock

13262B

GEAR,OUTPUT 2ND,33T

13262-0069

1
Out of stock

13262C

GEAR,OUTPUT 3RD,28T

13262-0070

1
Out of stock

13262D

GEAR,OUTPUT TOP,15T

13262-0073

1
Out of stock

13262E

GEAR,INPUT TOP,21T

13262-0157

1
Out of stock

13262F

GEAR,OUTPUT LOW,36T

13262-0160

1
Out of stock

13262G

GEAR,OUTPUT 4TH,28T

13262-0162

1
Out of stock

13262H

GEAR,INPUT 5TH,20T

13262-0163

1
Out of stock

13262I

GEAR,OUTPUT 5TH,24T

13262-0164

1
Out of stock

92022

WASHER,25.3X33X1

92022-1109

1

$4.72

In stock

92022A

1

$7.04

In stock

92028

1

$24.03

In stock

92028A

BUSHING,OUTPUT,2ND

92028-1739

1

$24.03

In stock

92028B

1

$24.25

In stock

92028C

1

$36.98

In stock

92033

RING-SNAP,20MM

92033-015

1

$3.39

In stock

92033A

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92033B

RING-SNAP,T=1.5

92033-1249

1

$3.94

In stock

92045

1

$107.07

In stock

92046

BEARING-NEEDLE,K20X24X13

92046-1219

1
Out of stock

92046A

BEARING-NEEDLE,PK20X27X17X3

92046-1303

1
Out of stock

92139

BUSHING,27X34X18.6

92139-1090

1

$32.39

In stock

92152

COLLAR,SPROCKET

92152-0177

1

$24.49

In stock

92200

WASHER

92200-1065

1
Out of stock

92200A

WASHER,25.2X31.0X1.5

92200-1239

1
Out of stock

92200B

WASHER,20.5X31X1.5

92200-1375

1
Out of stock

92200C

WASHER,T=2.0

92200-1457

1
Out of stock

92200D

WASHER,25.8X40.5X1.5

92200-1522

1
Out of stock

92200E

WASHER,25.2X37.0X1.0

92200-1523

1
Out of stock

92200F

WASHER,INPUT

92200-1524

1
Out of stock

92210

NUT,SPROCKET

92210-1098

1
Out of stock
