1982 Yamaha XT550 (XT550J) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1982 Yamaha XT550 (XT550J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

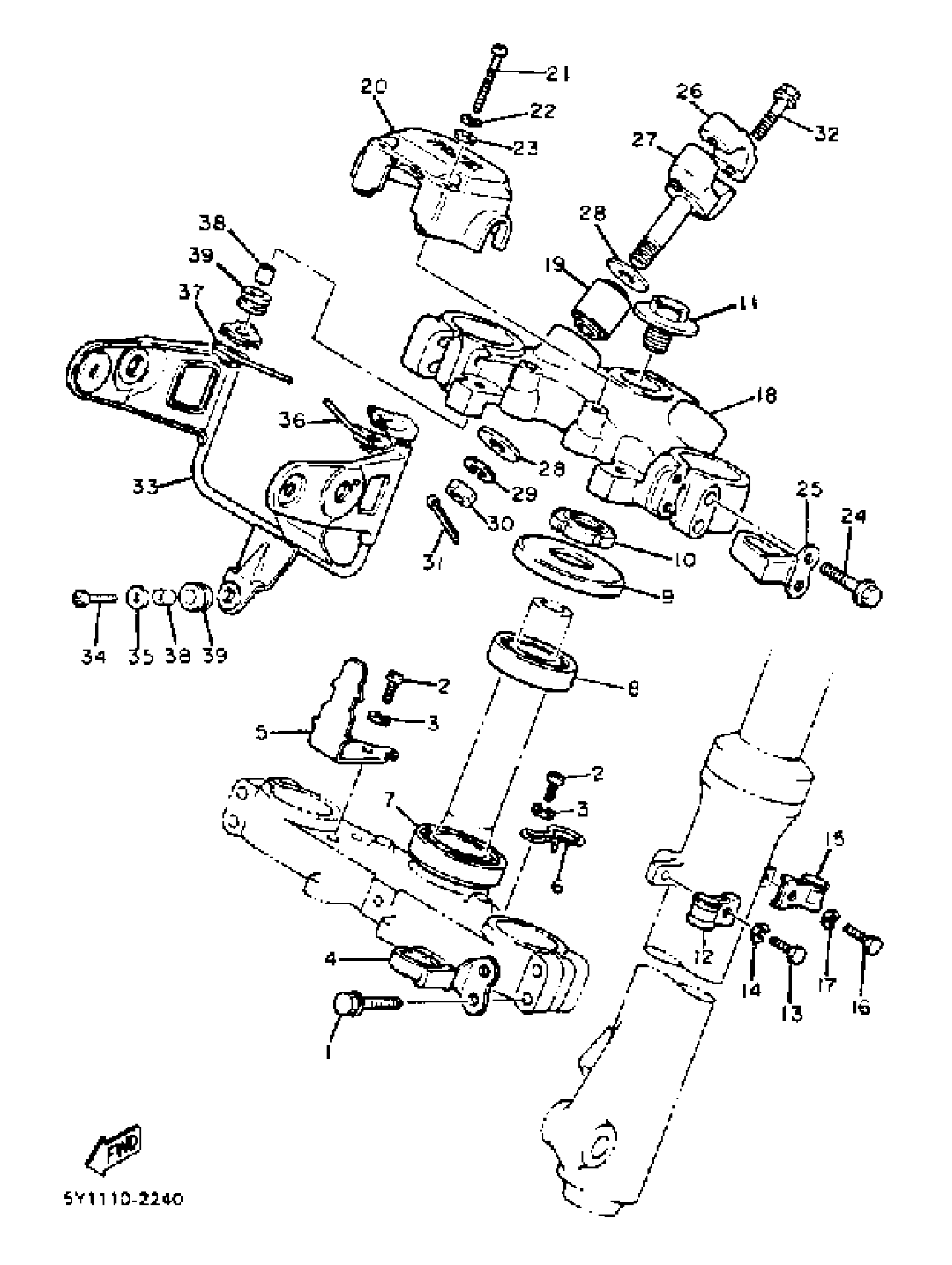

1982 Yamaha XT550 (XT550J) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOLT, HEX SCKT HEAD

5Y1-23181-00-00

1
Out of stock

2

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

GUIDE, WIRE

3R4-23389-00-00

1
Out of stock

5

HOLDER STOPPER 1

(5Y1-23348-00-00)

1
Out of stock

6

. GUIDE, CABLE

3Y1-2331E-00-00

1
Out of stock

7

1

$60.13

In stock

8

BRG, TAPERED ROLLER (409)

93332-00001-00

1
Out of stock

9

COVER, BALL RACE 2

1W1-23416-00-00

—

$25.83

In stock

10

NUT

90179-25004-00

1

$20.78

In stock

11

BOLT (2A2)

90105-14102-00

1

$5.14

In stock

12

HOLDER, CABLE 2

3Y1-23319-00-00

1

$4.42

In stock

13

BOLT, HEXAGON

97017-06012-00

1

$2.62

In stock

14

WASHER, SPRING

92907-06100-00

1
Out of stock

15

HOLDER, CABLE 2

3Y1-23319-00-00

1

$4.42

In stock

16

BOLT, HEXAGON

97017-06012-00

1

$2.62

In stock

17

WASHER, SPRING

92907-06100-00

1
Out of stock

18

CROWN, HANDLE

5Y1-23435-00-98

1
Out of stock

19

HOLDER, DAMPER

3Y6-23434-01-00

—
Out of stock

20

COVER, UPPER

5Y1-26213-00-98

1
Out of stock

21

SCREW, PAN

98507-05045-00

—

$7.14

In stock

22

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

23

WASHER(1RW)

92907-05600-00

—
Out of stock

24

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

25

HOLDER, CABLE

5Y1-23317-00-00

1
Out of stock

26

HOLDER, HANDLE UPPER

1E6-23441-00-00

—

$22.38

In stock

27

HOLDER, HANDLE LOWER

3Y6-23442-00-98

—

$34.82

In stock

28

WASHER, PLATE (3J6)

90201-100A1-00

—

$6.71

In stock

29

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

30

NUT (682)

95380-10700-00

1

$5.78

In stock

31

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

32

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

33

STAY, HEADLIGHT

5Y3-23174-01-00

1
Out of stock

34

SCREW 341272170000

90153-06008-00

—

$5.75

In stock

35

WASHER, PLATE

90201-06380-00

—

$0.57

In stock

36

CLAMP

5Y1-23466-01-00

1
Out of stock

37

CLAMP

5Y1-23467-01-00

1
Out of stock

38

COLLAR

90387-06158-00

—

$6.17

In stock

39

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock
