1982 Yamaha XT550 (XT550J) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1982 Yamaha XT550 (XT550J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

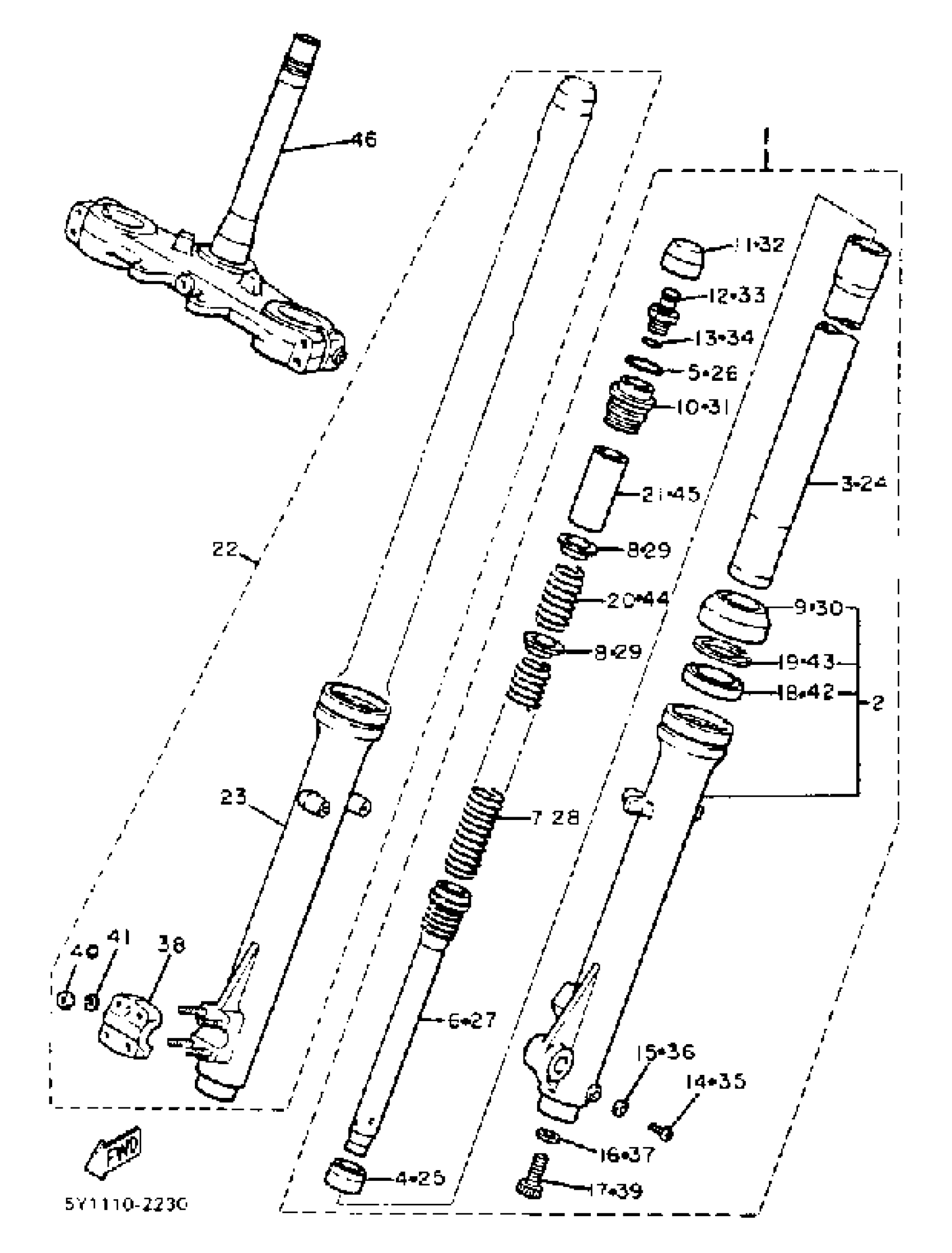

1982 Yamaha XT550 (XT550J) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY L

(5Y1-23102-00-00)

1
Out of stock

2

. TUBE, OUTER 1

5Y1-23126-00-38

1
Out of stock

3

. TUBE, INNER 1

5Y1-23124-00-00

1
Out of stock

4

SPINDLE, TAPER

(3R4-23173-L0-00)

1
Out of stock

5

O-RING

1W4-23114-L0-00

1

$7.45

In stock

6

CYLINDER, FRTFRK

(5Y1-23170-00-00)

1
Out of stock

7

. SPRING, FRONT FORK

5Y1-23141-00-00

1
Out of stock

8

. SEAT, SPRING UPPER

1W4-23142-L0-00

1
Out of stock

9

.. SEAL, DUST

5Y1-23144-00-00

1
Out of stock

10

. BOLT, CAP

1W4-23111-L1-00

1
Out of stock

11

. COVER, VALVE

1W1-23185-L0-00

1
Out of stock

12

. AIR VALVE

509-23190-L0-00

1
Out of stock

13

. O-RING

509-23163-L0-00

1
Out of stock

14

SCREW, PAN HEAD(3XP)

98517-04006-00

1

$4.10

In stock

15

GASKET, DRAIN PLUG

122-23129-00-00

1

$6.37

In stock

16

GASKET

2K8-23158-L0-00

—
Out of stock

17

BOLT

3R4-23181-L0-00

—
Out of stock

18

OIL SEAL

3EN-23145-00-00

—

$22.96

In stock

19

RING, SNAP

3R4-23153-00-00

—

$7.51

In stock

20

. SPRING, REBOUND

5Y1-23151-00-00

1
Out of stock

21

. SPACER

5Y1-23118-00-00

1
Out of stock

22

FRONT FORK ASSEMBLY R

(5Y1-23103-00-00)

1
Out of stock

23

TUBE, OUTER 2

(5Y1-23136-00-38)

1
Out of stock

24

. TUBE, INNER 1

5Y1-23124-00-00

1
Out of stock

25

SPINDLE, TAPER

(3R4-23173-L0-00)

1
Out of stock

26

O-RING

1W4-23114-L0-00

1

$7.45

In stock

27

CYLINDER, FRTFRK

(5Y1-23170-00-00)

1
Out of stock

28

. SPRING, FRONT FORK

5Y1-23141-00-00

1
Out of stock

29

. SEAT, SPRING UPPER

1W4-23142-L0-00

1
Out of stock

30

.. SEAL, DUST

5Y1-23144-00-00

1
Out of stock

31

. BOLT, CAP

1W4-23111-L1-00

1
Out of stock

32

. COVER, VALVE

1W1-23185-L0-00

1
Out of stock

33

. AIR VALVE

509-23190-L0-00

1
Out of stock

34

. O-RING

509-23163-L0-00

1
Out of stock

35

SCREW, PAN HEAD(3XP)

98517-04006-00

1

$4.10

In stock

36

GASKET, DRAIN PLUG

122-23129-00-00

1

$6.37

In stock

37

GASKET

2K8-23158-L0-00

—
Out of stock

38

HOLDER, AXLE

4V2-23167-L0-00

—
Out of stock

39

BOLT

3R4-23181-L0-00

—
Out of stock

40

NUT(6TA)

95317-06600-00

—

$2.69

In stock

41

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

42

OIL SEAL

3EN-23145-00-00

—

$22.96

In stock

43

RING, SNAP

3R4-23153-00-00

—

$7.51

In stock

44

. SPRING, REBOUND

5Y1-23151-00-00

1
Out of stock

45

. SPACER

5Y1-23118-00-00

1
Out of stock

46

UNDER BRACKET

(5Y1-23340-00-98)

1
Out of stock
