1982 Yamaha XT550 (XT550J) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1982 Yamaha XT550 (XT550J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

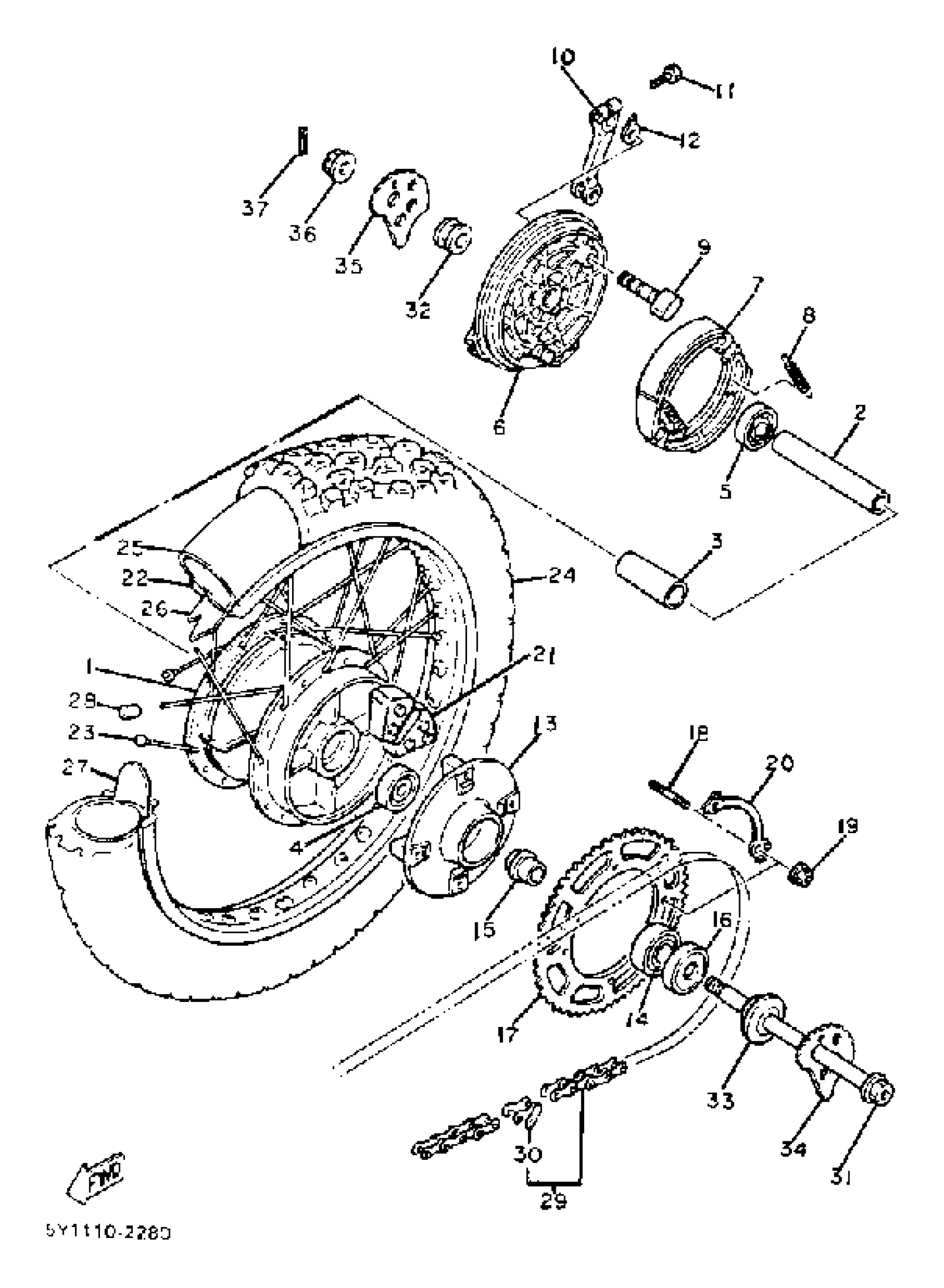

1982 Yamaha XT550 (XT550J) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

5Y1-25311-00-98

1
Out of stock

2

SPACE, BEARING

90560-17306-00

1
Out of stock

3

FLANGE, SPACER

146-25315-00-00

1

$6.38

In stock

4

1

$31.64

In stock

5

1

$31.64

In stock

6

PLATE, BRAKE SHOE

5Y1-25321-00-98

1
Out of stock

7

BRAKE SHOE KIT

3GW-W253A-00-00

1
Out of stock

8

1

$8.09

In stock

9

CAMSHAFT

5Y1-25151-00-00

1
Out of stock

10

LEVER, CAMSHAFT

434-25355-01-00

1
Out of stock

11

BOLT, HEXAGON (462)

90101-06291-00

1

$6.68

In stock

12

PLATE

3Y6-2533A-01-00

1

$5.30

In stock

13

CLUTCH, HUB

5Y1-25366-00-98

1
Out of stock

14

BEARING(3BC)

93306-30437-00

1

$55.54

In stock

15

COLLAR, WHEEL

5Y1-25377-00-00

1
Out of stock

16

OIL SEAL(3BC)

93106-30029-00

—

$12.66

In stock

17

SPROCKET, DRIVN 42T

5Y1-25442-20-00

1
Out of stock

18

BOLT, STUD (4G0)

90116-10348-00

—
Out of stock

19

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

20

WASHER

5Y1-25412-00-00

—
Out of stock

21

DAMPER

5Y1-25364-00-00

—

$23.69

In stock

22

RIM 2.15X18 (2.15-18)

94421-18423-00

1
Out of stock

23

SPOKE SET (REAR)

1E6-25304-00-00

—

$161.32

In stock

24

460-18 TW26 (TT)

94146-181N2-00

1
Out of stock

25

TUBE (5A8)

94212-18188-00

—

$32.23

In stock

26

BAND, RIM (2J4)

94340-18086-00

—

$16.00

In stock

27

SPACER, BEAD

3Y1-25394-00-00

—

$27.98

In stock

28

BALANCER, WHEEL

3HT-25398-00-00

—

$6.89

In stock

29

DID520DS-98L (DID520DS 98L)

9Y58E-20097-00

1
Out of stock

30

JOINT, CHAIN

94681-68001-00

—
Out of stock

31

AXLE, WHEEL

5Y1-25381-00-00

1
Out of stock

32

COLLAR(3SX)

90387-170X9-00

—
Out of stock

33

COLLAR, WHEEL

5Y1-25383-00-00

1
Out of stock

34

PULLER, CHAIN 1

3Y1-25388-01-00

—

$22.83

In stock

35

PULLER, CHAIN 2

3Y1-25389-00-00

—

$24.14

In stock

36

NUT, CASTLE (2H6)

90171-16024-00

—

$21.74

In stock

37

PIN, COTTER

91490-30030-00

—

$7.15

In stock
