1993 Yamaha XT350 CA (XT350EC) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 1993 Yamaha XT350 CA (XT350EC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

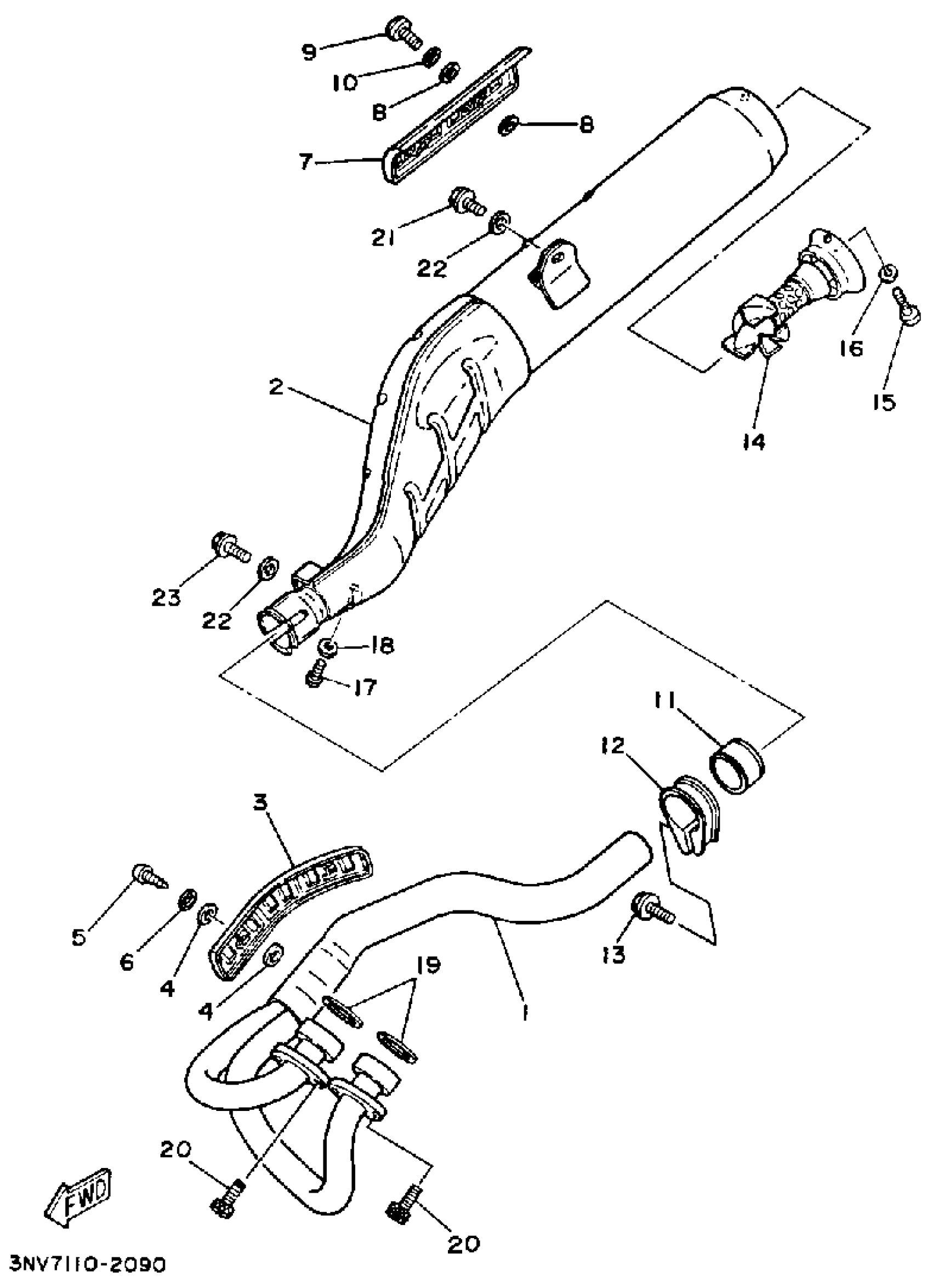

1993 Yamaha XT350 CA (XT350EC) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST 1

57R-14611-00-00

1
Out of stock

2

PROTECTOR, EXHAUST PIPE

55V-14628-00-00

1
Out of stock

3

WASHER, PROTECTOR

4BD-14766-00-00

1

$5.34

In stock

4

SCREW, TAPPING (30X)

90164-06017-00

1
Out of stock

5

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

6

MUFFLER 1

2GK-14711-01-00

1
Out of stock

7

. PROTECTOR, MUFFLER 2

55V-14728-00-00

1
Out of stock

8

WASHER, PROTECTOR

4BD-14766-00-00

1

$5.34

In stock

9

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

10

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

11

GASKET, MUFFLER

4EL-14714-00-00

1
Out of stock

12

BAND, MUFFLER

30X-14715-00-00

1
Out of stock

13

BOLT, FLANGE(JN5)

95817-08045-00

1
Out of stock

14

PIPE, OUTLET

42U-14752-00-00

1
Out of stock

15

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

SCREW, BINDING

98907-06008-00

—

$6.68

In stock

18

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

19

GASKET, EXHAUST PIPE

4BR-14613-00-00

—

$5.62

In stock

20

BOLT,SOCKET

91317-06025-00

—

$2.05

In stock

21

BOLT, FLANGE

95817-08014-00

—

$1.94

In stock

22

WASHER (853)

90201-08326-00

—

$6.17

In stock

23

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock
