1989 Kawasaki Vulcan 750 Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 1989 Kawasaki Vulcan 750, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

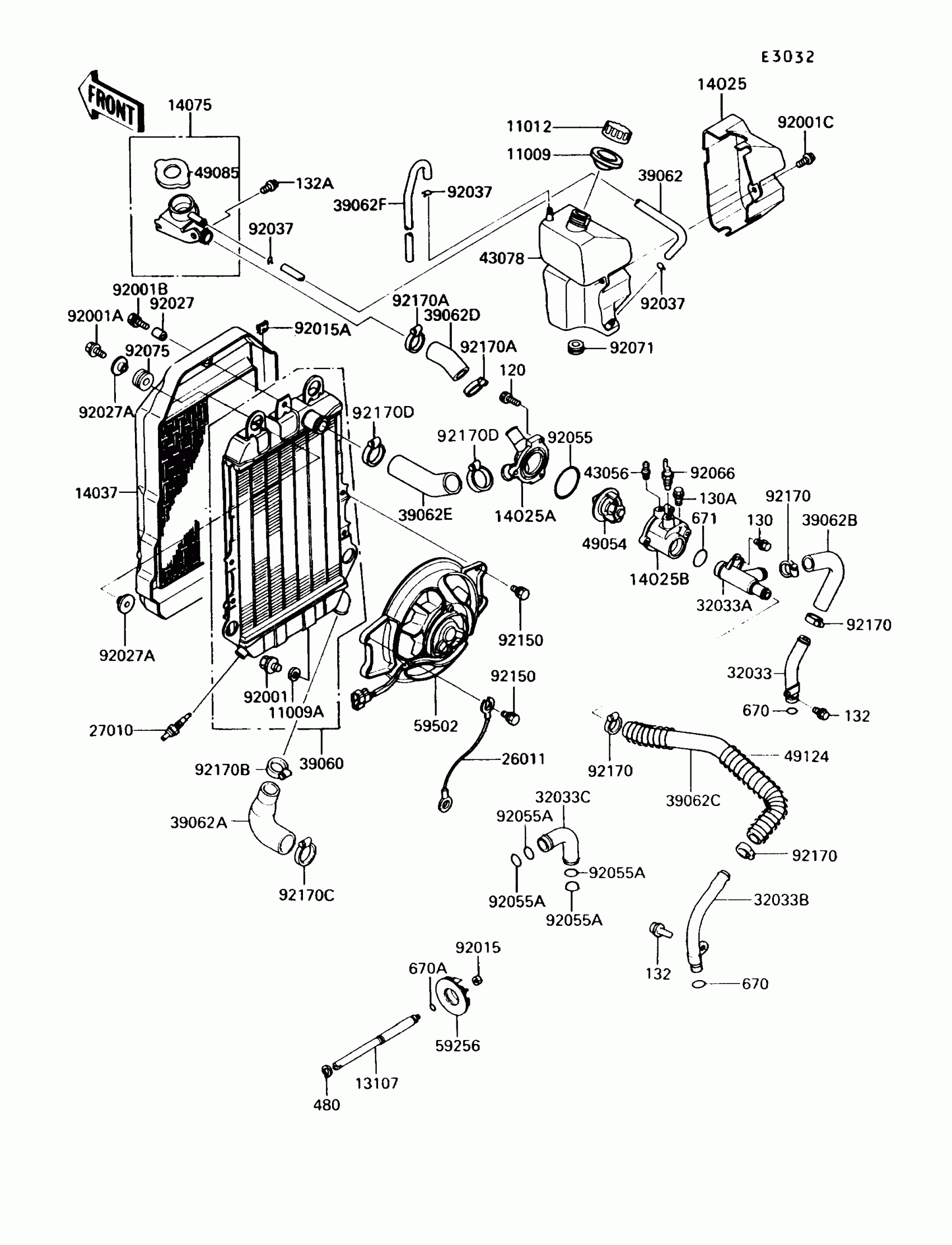

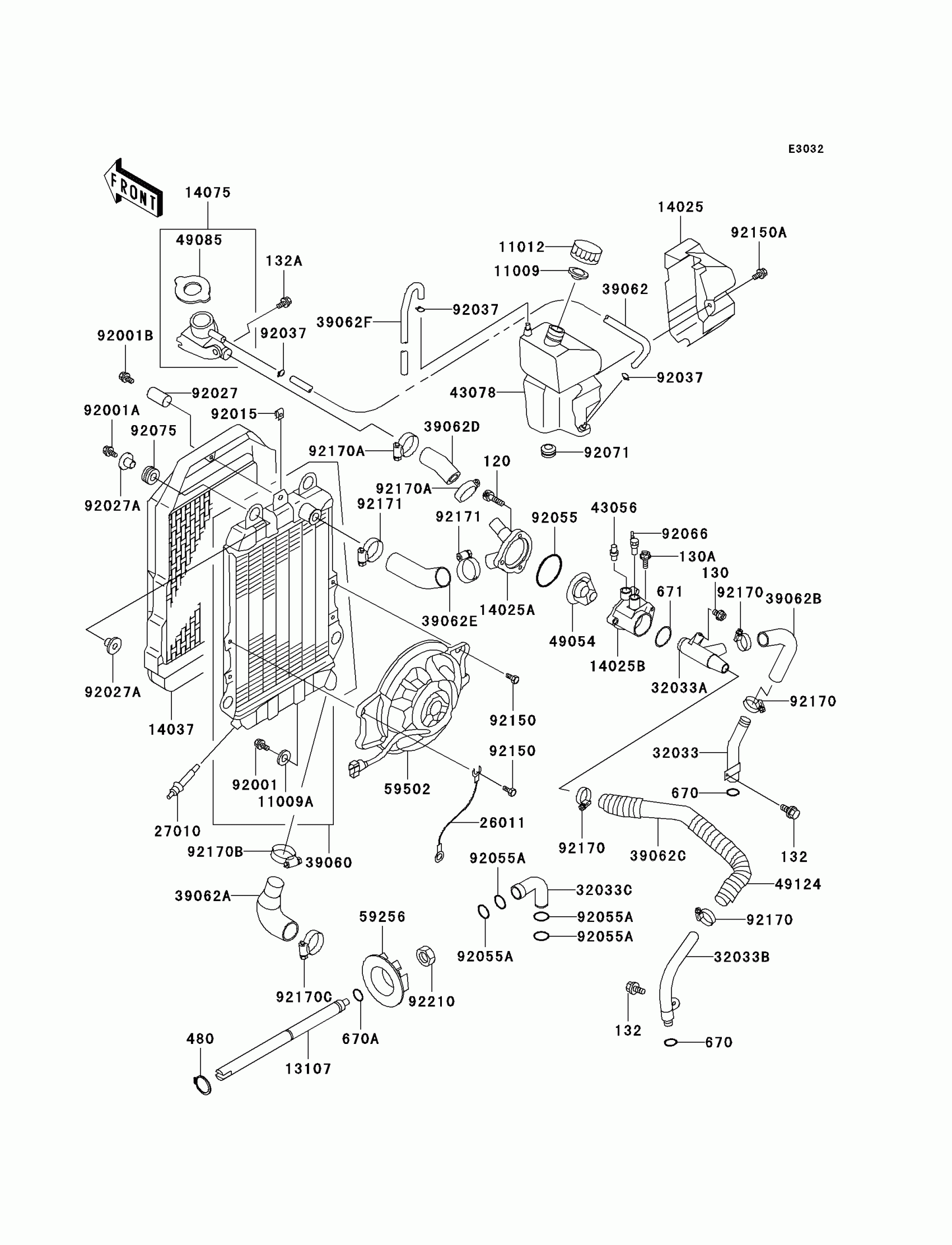

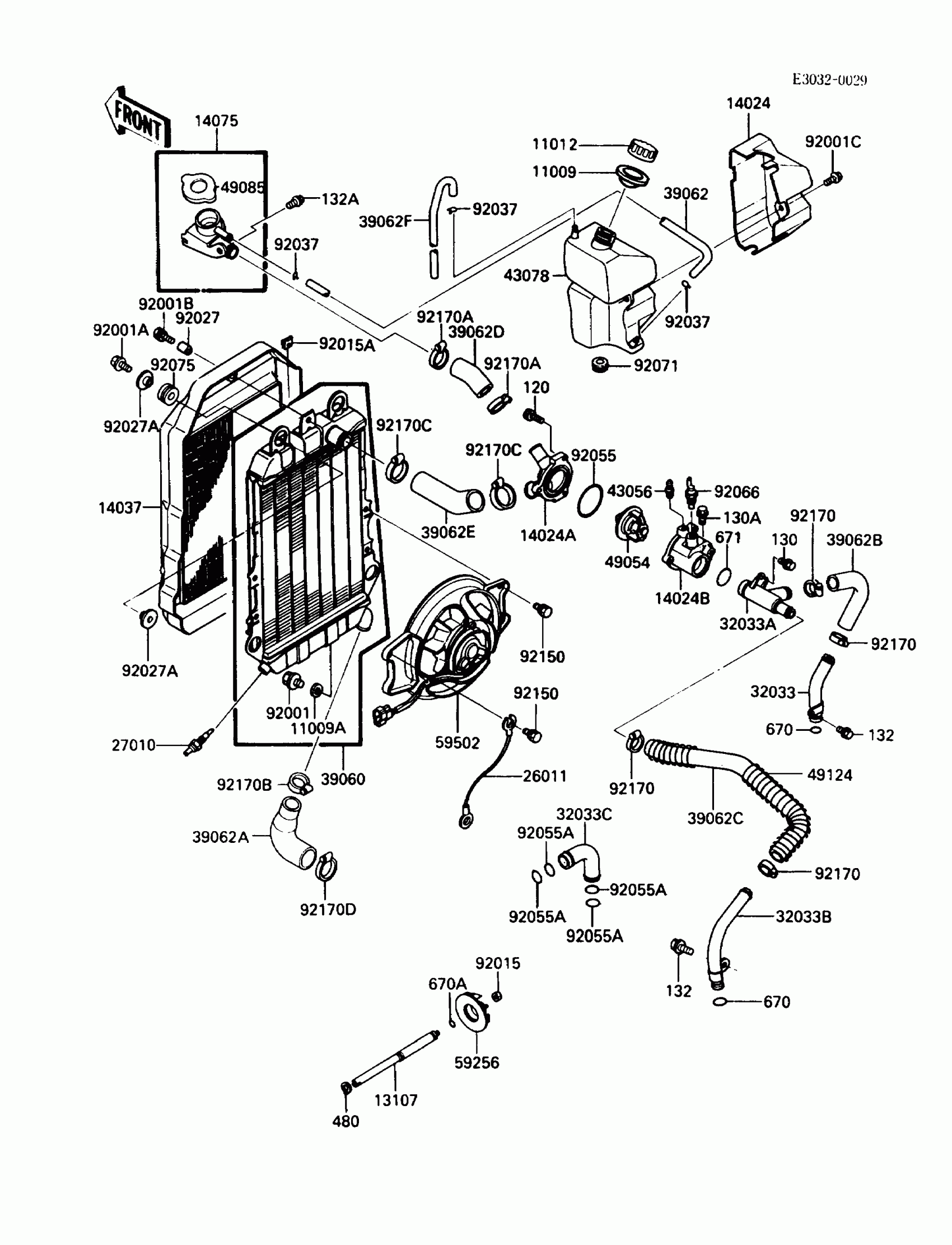

1989 Kawasaki Vulcan 750 Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$1.25

In stock

11009A

GASKET,DRAIN BOLT

11009-1152

1

$7.44

In stock

11012

CAP

11012-1084

1

$1.31

In stock

13107

SHAFT,IMPELLER

13107-1155

1
Out of stock

14024

COVER,RESORVOIR

14025-1962

1

$54.08

In stock

14024A

COVER,THERMOSTAT,FR

14025-1972

1

$42.17

In stock

14024B

COVER,THERMOSTAT,RR

14025-1973

1
Out of stock

14037

SCREEN,RADIATOR

14037-1066

1

$98.73

In stock

14075

CAP-ASSY,RADIATOR

14075-1057

1

$195.68

In stock

26011

WIRE-LEAD

26011-1326

1

$31.40

In stock

27010

SWITCH,FAN

27010-1167

1

$131.65

In stock

32033

PIPE

32033-1484

1
Out of stock

32033A

PIPE

32033-1486

1
Out of stock

32033B

PIPE

32033-1738

1

$46.93

In stock

32033C

PIPE

32033-1966

1

$34.81

In stock

39060

RADIATOR

39060-1065

1

$614.82

In stock

39062

HOSE-COOLING,5.5X10.5X950

39062-1069

1
Out of stock

39062A

HOSE-COOLING

39062-1100

1

$30.63

In stock

39062B

HOSE-COOLING

39062-1101

1
Out of stock

39062C

HOSE-COOLING

39062-1102

1

$40.32

In stock

39062D

HOSE-COOLING

39062-1103

1

$19.51

In stock

39062E

HOSE-COOLING

39062-1104

1

$34.01

In stock

39062F

HOSE-COOLING

39062-1122

1

$24.12

In stock

43056

BREATHER

43056-003

1

$22.74

In stock

43078

RESERVOIR

43078-1057

1
Out of stock

49054

THERMOSTAT

49054-1051

1
Out of stock

49085

CAP-ASSY-PRESSURE

49085-1053

1

$33.98

In stock

49124

SPRING-TUBE GUARD

49124-1051

1

$19.97

In stock

59256

IMPELLER

59256-1058

1

$47.04

In stock

59502

FAN-ASSY

59502-1059

1

$846.87

In stock

92001

BOLT,RADIATOR DRAIN

92001-1277

1

$19.01

In stock

92001A

BOLT,FLANGED,6X22

92001-1352

1

$3.43

In stock

92001B

BOLT,6X25

92001-1852

1

$3.49

In stock

92001C

BOLT,W/P,6X16

92001-1860

1

$3.85

In stock

92015

NUT,LOCK,6MM,BLACK

92015-1191

1
Out of stock

92015A

NUT

92015-1487

1

$3.80

In stock

92027

COLLAR,6.8X10X11.5

92027-1210

1

$8.16

In stock

92027A

COLLAR

92027-1906

1

$7.49

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,53.5X2.6

92055-112

1

$5.25

In stock

92055A

RING-O,18.8X2.4

92055-1308

1

$4.37

In stock

92066

PLUG,SENSOR WATER

92066-1183

1

$60.95

In stock

92071

GROMMET

92071-1115

1

$4.34

In stock

92075

DAMPER

92075-1665

1

$6.83

In stock

92150

BOLT,6X16

92150-1187

1

$5.69

In stock

92170

CLAMP,COOLING HOSE

92170-1032

1

$24.03

In stock

92170A

CLAMP,COOLING HOSE

92170-1033

1

$11.99

In stock

92170B

CLAMP,COOLING HOSE

92170-1034

1

$19.44

In stock

92170C

CLAMP,COOLING HOSE

92170-1035

1
Out of stock

92170D

CLAMP

92170-1036

1

$8.51

In stock

120

BOLT-SOCKET,6X20

120P0620

1
Out of stock

130

BOLT-FLANGED,6X10

130C0610

1
Out of stock

130A

BOLT-FLANGED,6X16

130C0616

1
Out of stock

132

BOLT-FLANGED-SMALL,6X12

132J0612

1
Out of stock

132A

BOLT-FLANGED-SMALL

132J0614

1
Out of stock

480

1

$0.67

In stock

670

O RING,14MM

670B2014

1

$1.08

In stock

670A

O RING,9MM

670D1509

1

$3.72

In stock

671

O RING,25MM

671B2525

1

$3.97

In stock
