1972 Yamaha DT2 (RT2) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1972 Yamaha DT2 (RT2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

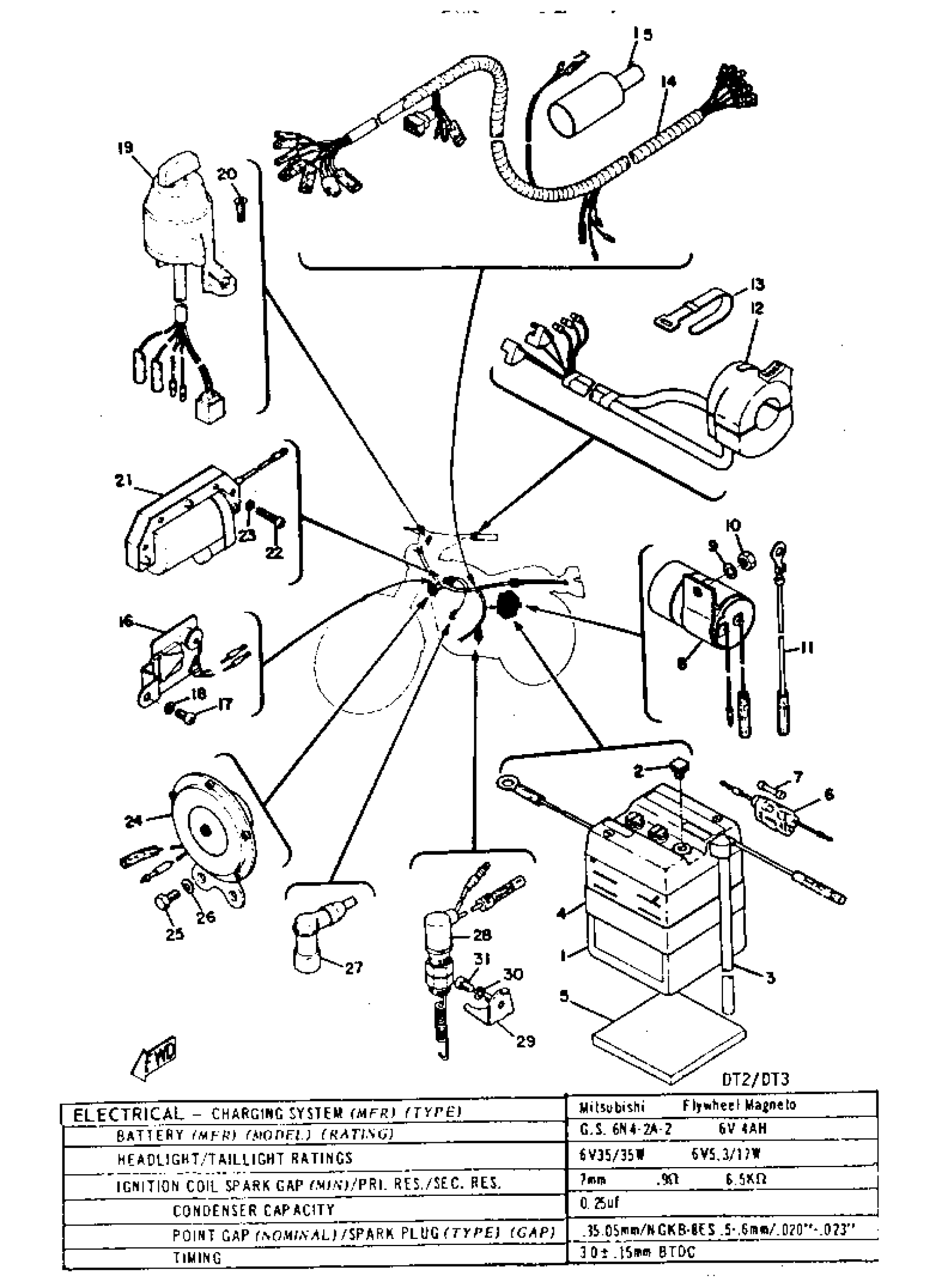

1972 Yamaha DT2 (RT2) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

6N4-2A-2 GS BATTERY

6N4-2A200-00-00

1
Out of stock

2

CAP, BATTERY

(104-82111-10-00)

1
Out of stock

3

PIPE, BREATHER

(170-82112-00-00)

1
Out of stock

4

BAND, BATTERY

(308-82124-00-00)

1
Out of stock

5

DAMPER, TANK LOCATING

583-24182-00-00

1

$8.65

In stock

6

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

7

FUSE

1A0-82151-00-00

1
Out of stock

8

FLASHER RELAY ASSEMBLY

(275-83350-61-00)

1
Out of stock

9

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

10

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

11

WIRE, EARTH LEAD 1

(214-83354-00-00)

1
Out of stock

12

SWITCH, HANDLE 3

233-83973-00-94

1
Out of stock

13

BAND, SWITCH CORD

437-83936-01-00

1

$4.63

In stock

14

WIRE HARNESS ASSEMBLY

(308-82590-20-00)

1
Out of stock

15

COVER, CONNECTER

(214-82599-00-00)

1
Out of stock

16

RECTIFIER ASSY

315-81970-61-00

1
Out of stock

17

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

18

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

19

MAIN SWITCH ASSEMBLY

275-82508-71-00

1
Out of stock

20

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

21

IGNITION COIL ASSEMBLY

308-82310-41-00

1
Out of stock

22

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

23

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

24

HORN

266-83371-12-00

1
Out of stock

25

BOLT (661)

97013-06012-00

—

$4.71

In stock

26

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

27

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

28

STOP SWITCH ASS'Y

214-82530-00-00

—

$68.00

In stock

29

ATTACH, STOP SWITCH

(214-82537-00-00)

1
Out of stock

30

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

31

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock
