1970 Yamaha RT1 (RT1M) Handle & Wire Diagram

← All diagrams

Find the part on the Handle & Wire diagram for your 1970 Yamaha RT1 (RT1M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

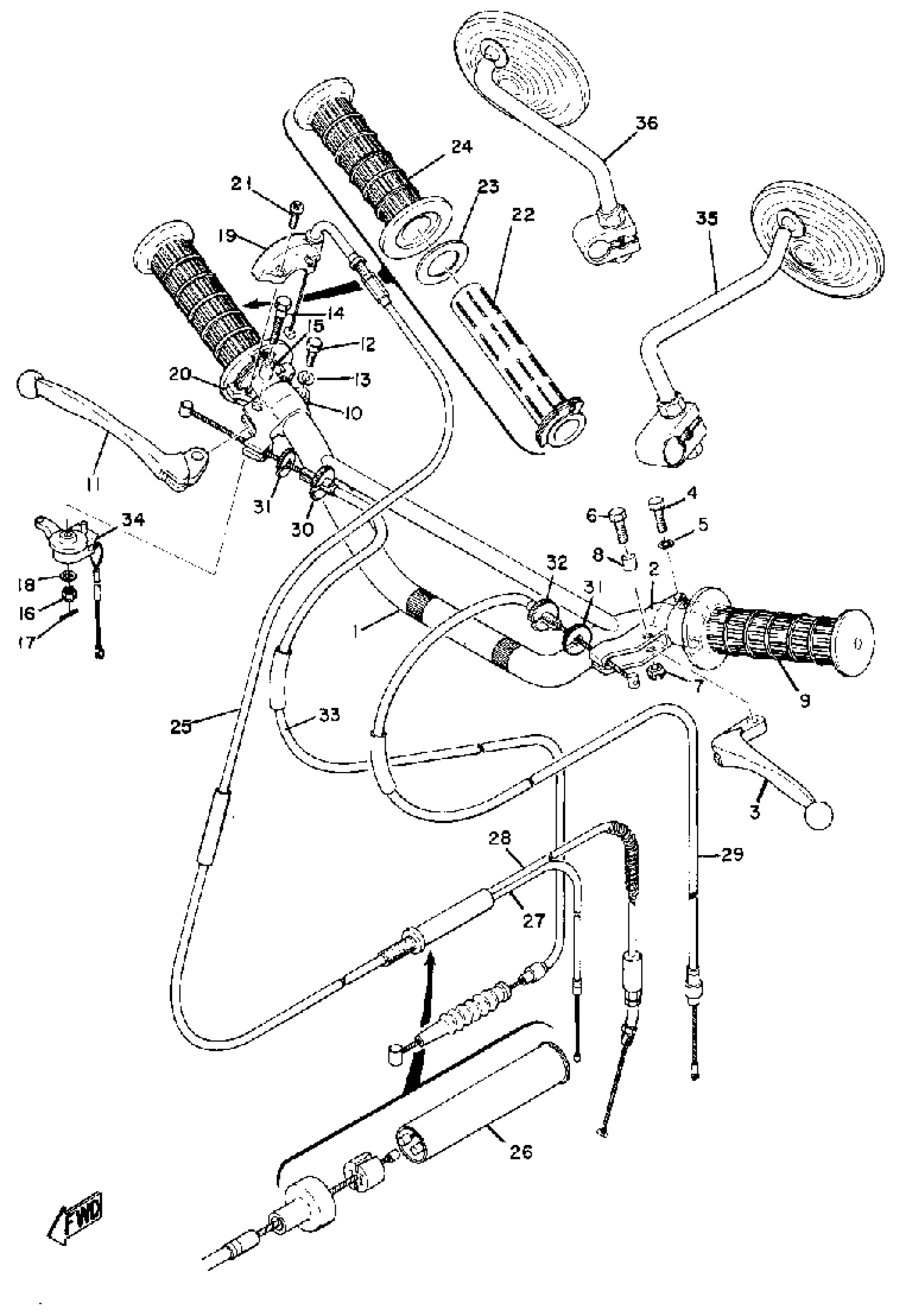

1970 Yamaha RT1 (RT1M) Handle & Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LEVER HOLDER ASSEMBLY 1

(214-82910-04-00)

1
Out of stock

1

LEVER HOLDER ASSY 1

214-82910-07-00

1
Out of stock

1

HANDLEBAR

5V6-26111-00-00

1
Out of stock

2

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

2

LEVER HOLDER ASSEMBLY 2

(233-82920-03-00)

1
Out of stock

2

LEVER HOLDER ASSEMBLY 2

(233-82920-33-00)

1
Out of stock

3

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

4

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

4

BOLT (682)

97095-06040-00

1

$2.36

In stock

5

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

5

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

6

BOLT(3RV)

97014-06035-00

1

$1.54

In stock

6

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

7

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

8

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

COLLAR, LEVER 1

(275-83913-00-00)

1
Out of stock

9

GRIP LH

214-26241-00-00

1
Out of stock

10

HOLDER, LEVER (R.H)

233-82921-31-00

—

$58.60

In stock

11

LEVER(R.H)

233-83922-30-00

—

$19.29

In stock

12

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

13

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

14

. BOLT

90109-05197-00

1
Out of stock

14

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

15

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

16

. NUT, SLOTTED

95301-06900-00

1
Out of stock

16

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

17

. PIN, COTTER

91401-12018-00

1
Out of stock

18

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

19

CAP, GRIP UPPER

214-26281-01-00

1
Out of stock

20

CAP, GRIP LOWER

214-26282-01-00

1
Out of stock

21

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

22

TUBE, GUIDE

214-26243-00-00

—

$39.75

In stock

23

RING, LEAF

150-26249-00-00

1
Out of stock

24

GRIP (R.H)

1A0-26242-01-00

—
Out of stock

25

CABLE, THROTTLE 1

214-26311-02-00

1
Out of stock

26

CONNECTOR, CABLE

214-26261-01-00

—

$10.29

In stock

27

CABLE, THROTTLE 2

275-26312-00-00

1
Out of stock

28

CABLE, PUMP

214-26321-00-00

1
Out of stock

29

WIRE, CLUTCH

360-26335-00-00

—
Out of stock

30

BOLT

90123-08002-00

—

$8.93

In stock

31

NUT

90179-08030-00

—

$3.78

In stock

32

BOLT

90123-08002-00

—

$8.93

In stock

33

CABLE, BRAKE

214-26341-00-00

1
Out of stock

34

FRONT STOP SWITCH ASSY

232-83980-30-00

—

$68.85

In stock

35

MIRROR ASSEMBLY LH

253-26290-10-00

1
Out of stock

36

MIRROR ASY

253-26290-00-00

1
Out of stock
