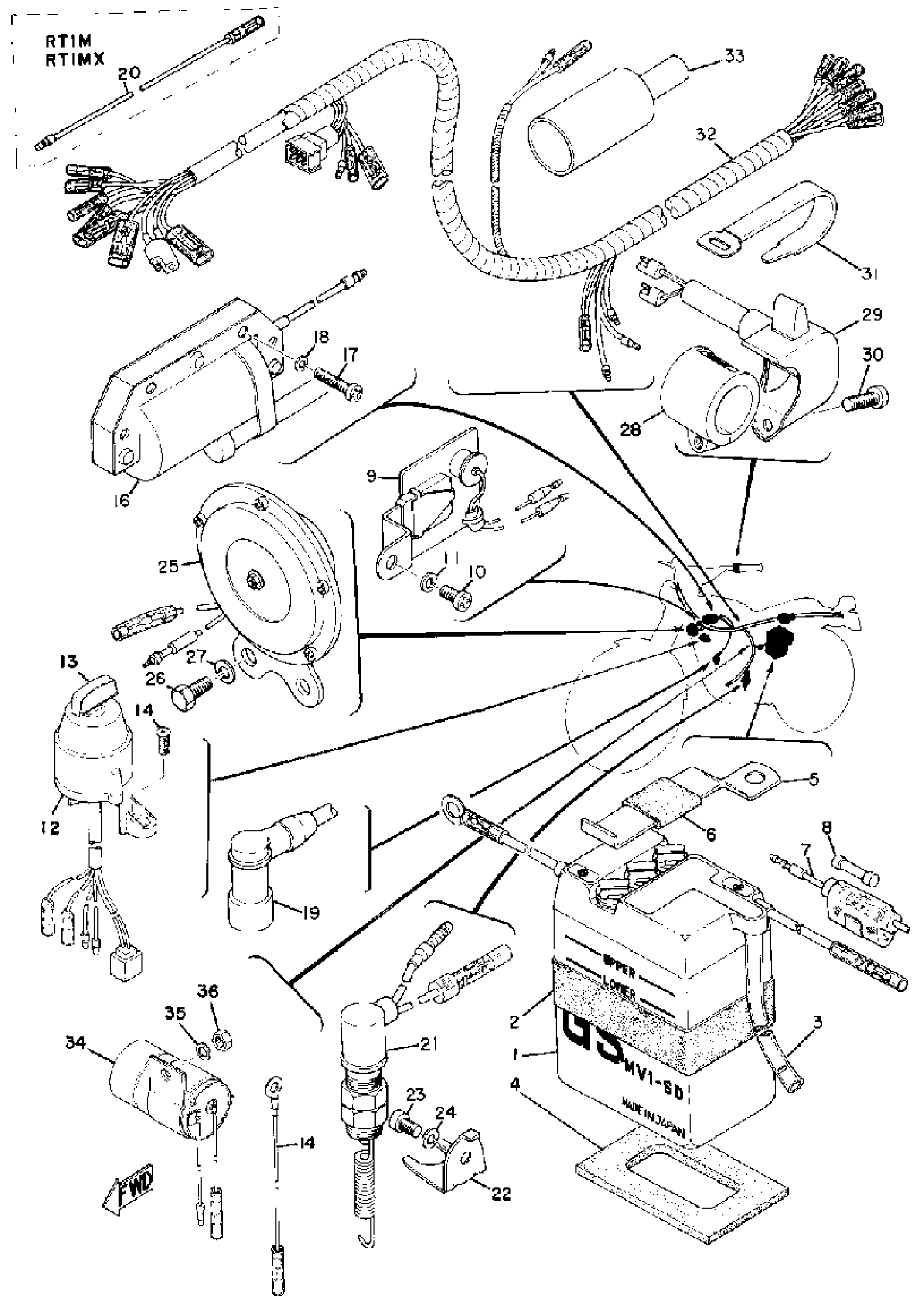

Find the part on the Electrical diagram for your 1970 Yamaha RT1 (RT1M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1970 Yamaha RT1 (RT1M) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAP, BATTERY

(104-82111-10-00)

1
Out of stock

1

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

1

6N2-2A-3 GS BATTERY

6N2-2A300-00-00

1
Out of stock

2

BAND, BATTERY

214-82124-00-00

1
Out of stock

2

COLLAR 451221260000

90387-05285-00

1

$5.91

In stock

3

PIPE, BREATHER

(214-82112-00-00)

1
Out of stock

3

DAMPER, MAIN SWITCH

(256-82515-00-00)

1
Out of stock

4

SEAT, BATTERY

(214-82122-00-00)

1
Out of stock

5

BAND, BATTERY

(214-82131-00-00)

1
Out of stock

6

PAD, BATTERY

(214-82121-00-00)

1
Out of stock

7

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

8

FUSE

1A0-82151-00-00

1
Out of stock

9

RECTIFIER ASSY

315-81970-61-00

1
Out of stock

10

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

11

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

12

MAIN SWITCH ASSEMBLY

(233-82508-20-00)

1
Out of stock

12

MAIN SWITCH ASSEMBLY

275-82508-71-00

1
Out of stock

14

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

14

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

14

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

15

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

16

IGNITION COIL ASSEMBLY

214-82310-09-00

1
Out of stock

17

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

18

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

19

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

20

WIRE, SUB-LEAD

(284-82319-00-00)

1
Out of stock

21

STOP SWITCH ASS'Y

214-82530-00-00

—

$68.00

In stock

22

ATTACH, STOP SWITCH

(214-82537-00-00)

1
Out of stock

23

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

24

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

25

HORN

266-83371-12-00

1
Out of stock

26

BOLT (661)

97013-06012-00

—

$4.71

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

HOLDER, HANDLE SWCH

214-83974-00-00

1
Out of stock

29

SWITCH, HANDLE 2

214-83975-09-00

1
Out of stock

29

SWITCH, HANDLE 3

233-83973-00-94

1
Out of stock

30

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

31

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

32

WIRE HARNESS ASSEMBLY

(233-82590-21-00)

1
Out of stock

33

COVER, CONNECTER

(214-82599-00-00)

1
Out of stock

34

FLASHER RELAY ASSEMBLY

(233-83350-60-00)

1
Out of stock

34

FLASHER RELAY ASSEMBLY

(275-83350-61-00)

1
Out of stock

35

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

36

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

37

WIRE, EARTH LEAD 1

(214-83354-00-00)

1
Out of stock
