1976 Yamaha RD200 (RD200C) Electrical Diagram

← All diagrams

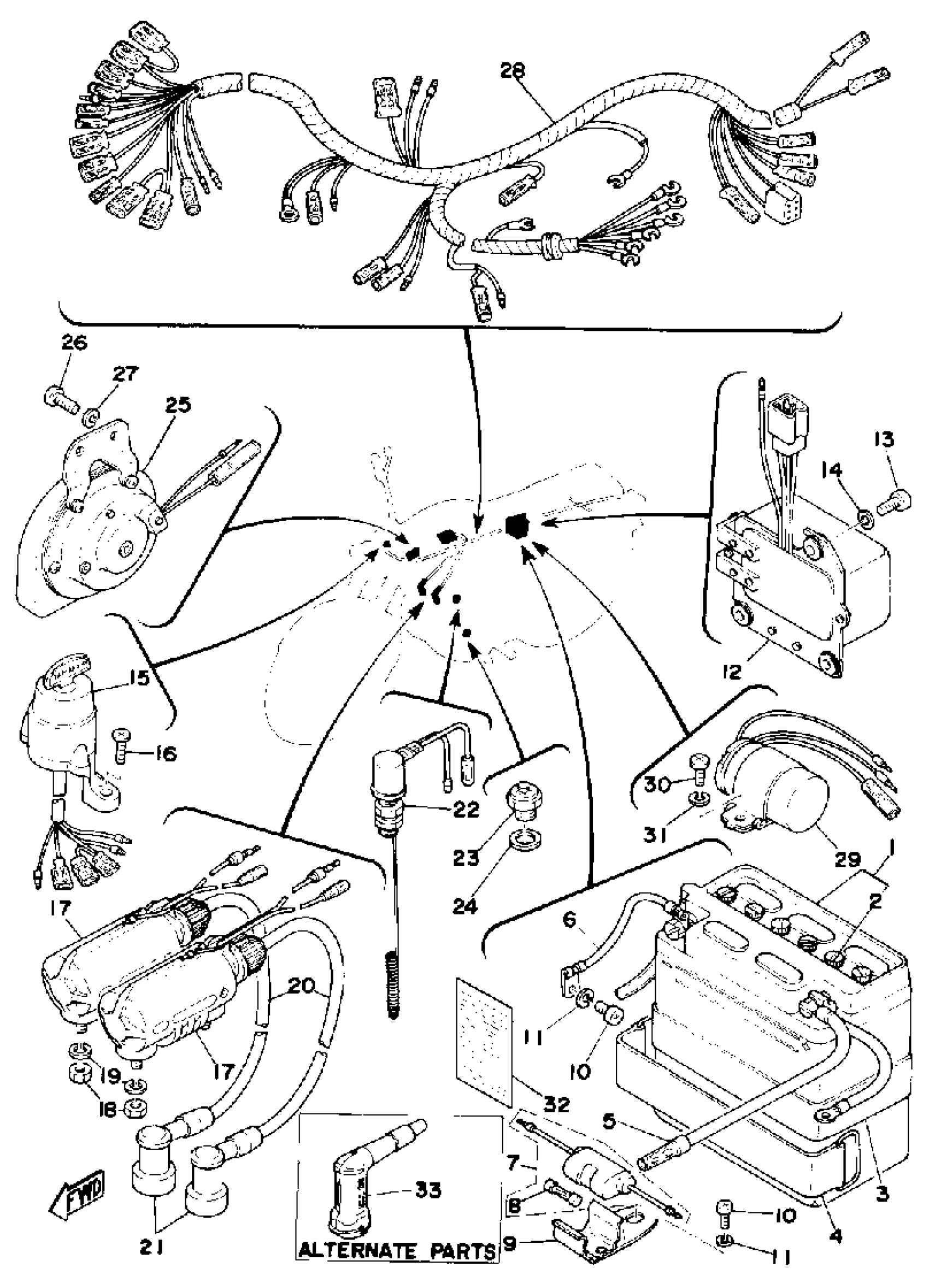

Find the part on the Electrical diagram for your 1976 Yamaha RD200 (RD200C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1976 Yamaha RD200 (RD200C) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

12N9-3A-1 GS BATTERY

12N-93A10-00-00

1
Out of stock

2

. UNAVAILABLE IN PRICE BOOK

10-48211-12-00

1
Out of stock

3

BAND, BATTERY

1UA-82124-00-00

1
Out of stock

4

BAND, BATTERY

337-82131-00-00

1
Out of stock

5

UNAVAILABLE IN PRICE BOOK

33-78211-50-00

1
Out of stock

6

WIRE, MINUS LEAD

(337-82116-00-00)

1
Out of stock

7

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

8

FUSE

1A0-82161-00-00

1
Out of stock

9

HOLDER, FUSE

(337-82152-00-00)

1
Out of stock

10

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

VOLTAGE REG ASSEMBLY

337-81910-10-00

1
Out of stock

13

SCREW, PAN

98507-06014-00

1

$6.18

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

MAIN SWITCH ASSEMBLY

397-82508-11-00

1
Out of stock

16

SCREW, FLAT

98707-05016-00

—

$5.60

In stock

17

IGNITION COIL ASSEMBLY

254-82310-60-00

1
Out of stock

18

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

CORD, HIGHT TENSION 1

137-82341-01-00

1
Out of stock

21

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

22

STOP SWITCH ASSY

307-82530-09-00

1
Out of stock

23

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

24

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

25

HORN

(183-83371-21-00)

1
Out of stock

26

SCREW, PAN

98507-06014-00

1

$6.18

In stock

27

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

28

WIRE HARNESS ASSEMBLY

(397-82590-12-00)

1
Out of stock

29

FLASHER RELAY ASSEMBLY

397-83350-71-00

1
Out of stock

30

BOLT (661)

97013-06012-00

—

$4.71

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

33

PLUG CAP ASSEMBLY

808-82370-10-00

1
Out of stock
