2004 Kawasaki KX250F Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2004 Kawasaki KX250F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

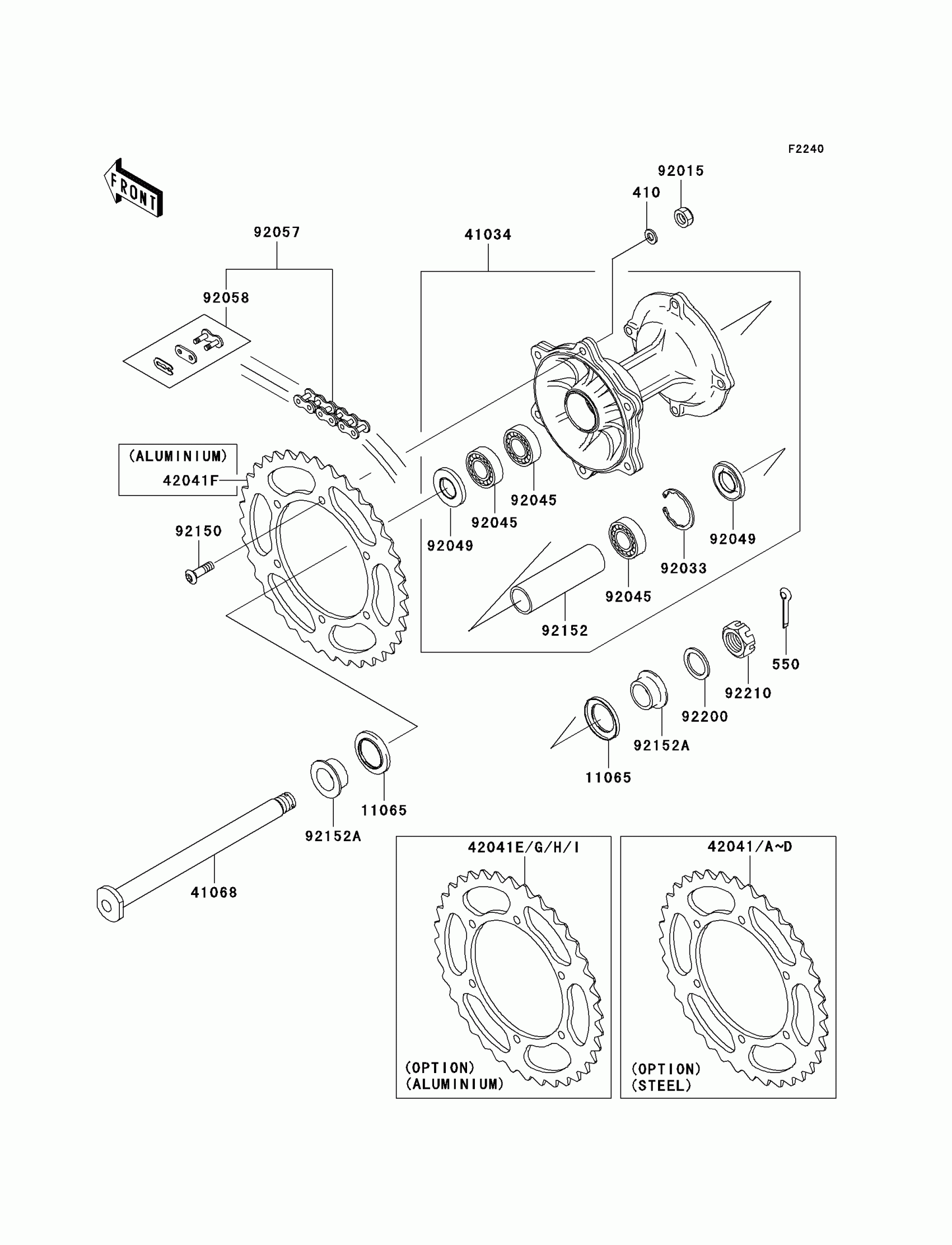

2004 Kawasaki KX250F Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

410

WASHER PLAIN 8MM

410B0800

1
Out of stock

550

1

$2.29

In stock

11065

CAP,AXLE

11065-1253

1

$6.03

In stock

41034

1

$505.08

In stock

41068

AXLE,RR

41068-1466

1

$95.30

In stock

42041

SPROCKET-HUB,46T

42041-1381

1

$75.39

In stock

42041A

SPROCKET-HUB,47T

42041-1382

1

$80.77

In stock

42041B

1

$75.39

In stock

42041C

1

$75.39

In stock

42041D

1

$72.32

In stock

42041E

SPROCKET-HUB,47T,AL

42041-1447

1

$151.47

In stock

42041F

SPROCKET-HUB,48T,AL

42041-1448

1

$141.34

In stock

42041G

SPROCKET-HUB,49T,AL

42041-1449

1

$141.34

In stock

42041H

SPROCKET-HUB,50T,AL

42041-1450

1

$141.34

In stock

42041I

SPROCKET-HUB,46T,AL

42041-1501

1

$140.51

In stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92033

RING-SNAP,42MM

92033-1041

1

$4.88

In stock

92045

1

$34.07

In stock

92049

SEAL-OIL

92049-1614

1
Out of stock

92057

CHAIN,DRIVE,DID520DMA2SDHX114L

92057-1541

1
Out of stock

92058

JOINT-CHAIN,DRIVE

92058-1074

1

$9.49

In stock

92150

BOLT,SOCKET,8X28

92150-1978

1

$6.82

In stock

92152

1

$30.86

In stock

92152A

COLLAR,RR AXLE,L=17

92152-1473

1

$24.41

In stock

92200

WASHER,22.5X35X2.3

92200-1623

1
Out of stock

92210

NUT,CASTLE,22MM

92210-1411

1
Out of stock
