2004 Kawasaki KX250F Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2004 Kawasaki KX250F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

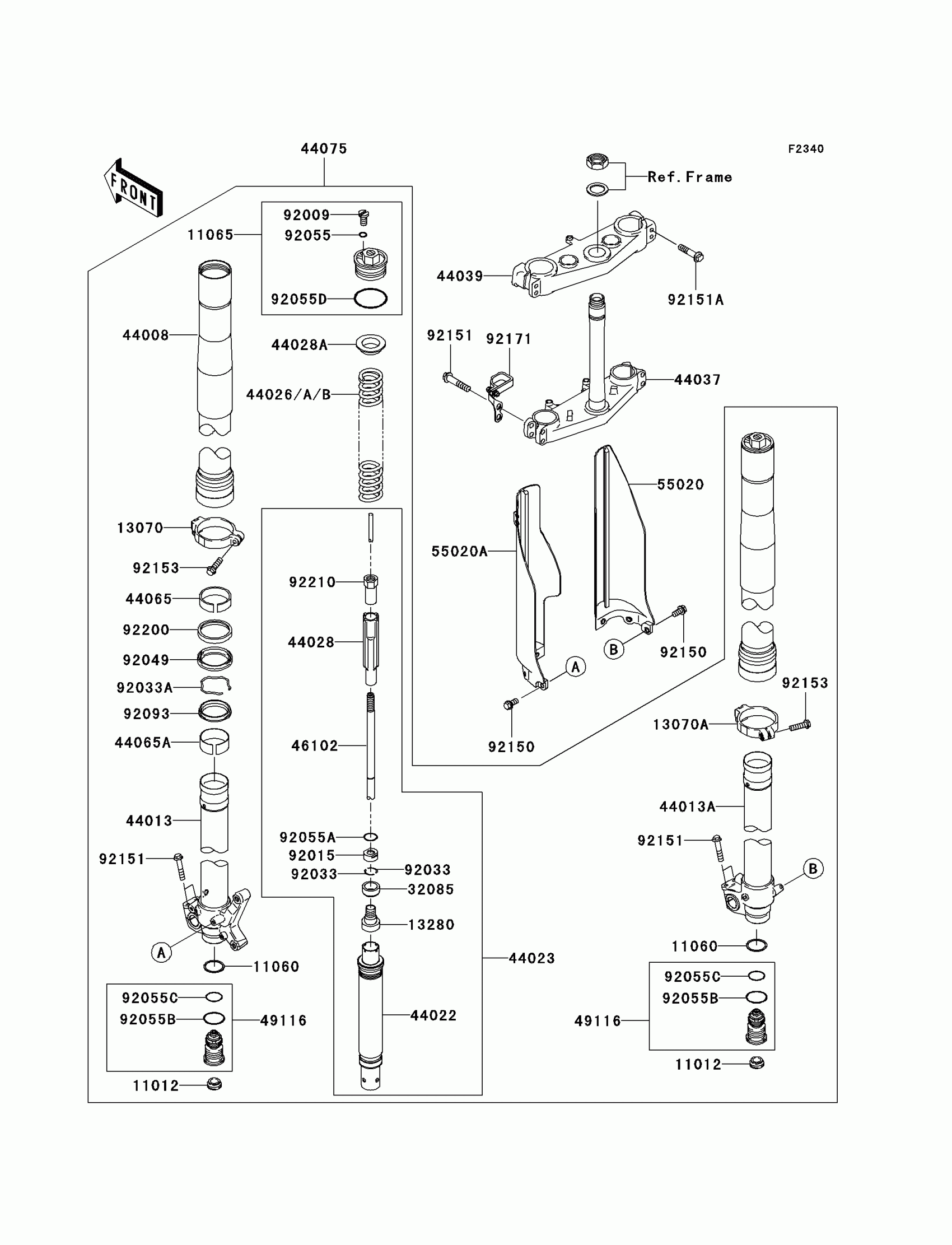

2004 Kawasaki KX250F Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP

11012-1692

1

$5.37

In stock

11060

GASKET

11060-1707

1
Out of stock

11065

CAP,FORK,TOP

11065-1241

1

$132.87

In stock

13070

GUIDE,FORK,LH

13070-0025

1

$30.25

In stock

13070A

GUIDE,FORK,RH

13070-0027

1

$30.25

In stock

13280

HOLDER

13280-1127

1

$19.46

In stock

32085

STOPPER

32085-1323

1

$18.69

In stock

44008

PIPE-FORK OUTER,BRONZE

44008-0004-JS

1

$661.14

In stock

44013

PIPE-FORK INNER,LH

44013-0014

1

$449.71

In stock

44013A

PIPE-FORK INNER,RH

44013-0015

1

$449.71

In stock

44022

CYLINDER-FORK

44022-0006

1

$429.89

In stock

44023

CYLINDER-SET-FORK

44023-0012

1
Out of stock

44026

1

$100.50

In stock

44026A

1

$100.50

In stock

44026B

1

$100.50

In stock

44028

GUIDE-FORK SPRING

44028-0001

1

$49.31

In stock

44028A

GUIDE-FORK SPRING

44028-1104

1

$17.32

In stock

44037

HOLDER-FORK UNDER

44037-0007

1

$662.08

In stock

44039

HOLDER-FORK UPPER

44039-1330

1

$261.31

In stock

44065

BUSHING-FRONT FORK

44065-0006

1

$17.85

In stock

44065A

BUSHING-FRONT FORK

44065-1140

1

$19.83

In stock

44075

DAMPER-SET-FORK,BRONZE

44075-0019-JS

1

$2,605.38

In stock

46102

ROD,PISTON,ASSY

46102-0026

1

$504.51

In stock

49116

VALVE-ASSY,FORK

49116-0008

1

$242.57

In stock

55020

GUARD,FORK,RH,WHITE

55020-0020-RZ

1

$61.67

In stock

55020A

GUARD,FORK,LH,WHITE

55020-0060-RZ

1

$60.72

In stock

92009

SCREW

92009-1884

1
Out of stock

92015

NUT

92015-1805

1

$23.68

In stock

92033

RING-SNAP

92033-1271

1
Out of stock

92033A

RING-SNAP

92033-1329

1

$5.45

In stock

92049

SEAL-OIL

92049-1599

1
Out of stock

92055

RING-O,2.8X6.6X1.9

92055-1441

1

$3.45

In stock

92055A

RING-O

92055-1442

1
Out of stock

92055B

RING-O,FORK VALVE

92055-1547

1
Out of stock

92055C

RING-O,FORK VALVE

92055-1548

1
Out of stock

92055D

RING-O

92055-1677

1

$9.46

In stock

92093

1

$19.23

In stock

92150

BOLT,6X12

92150-1435

1

$3.43

In stock

92151

BOLT,FLANGED,8X40

92151-1877

1

$5.19

In stock

92151A

BOLT,FLANGED,8X35

92151-1878

1

$3.78

In stock

92153

BOLT,FLANGED,6X20

92153-0689

1
Out of stock

92171

CLAMP,HOSE

92171-1572

1

$3.57

In stock

92200

WASHER

92200-0067

1
Out of stock

92210

NUT

92210-1177

1
Out of stock
