2009 Kawasaki KX™65 Kickstarter Mechanism Diagram

← All diagrams

Find the part on the Kickstarter Mechanism diagram for your 2009 Kawasaki KX™65, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

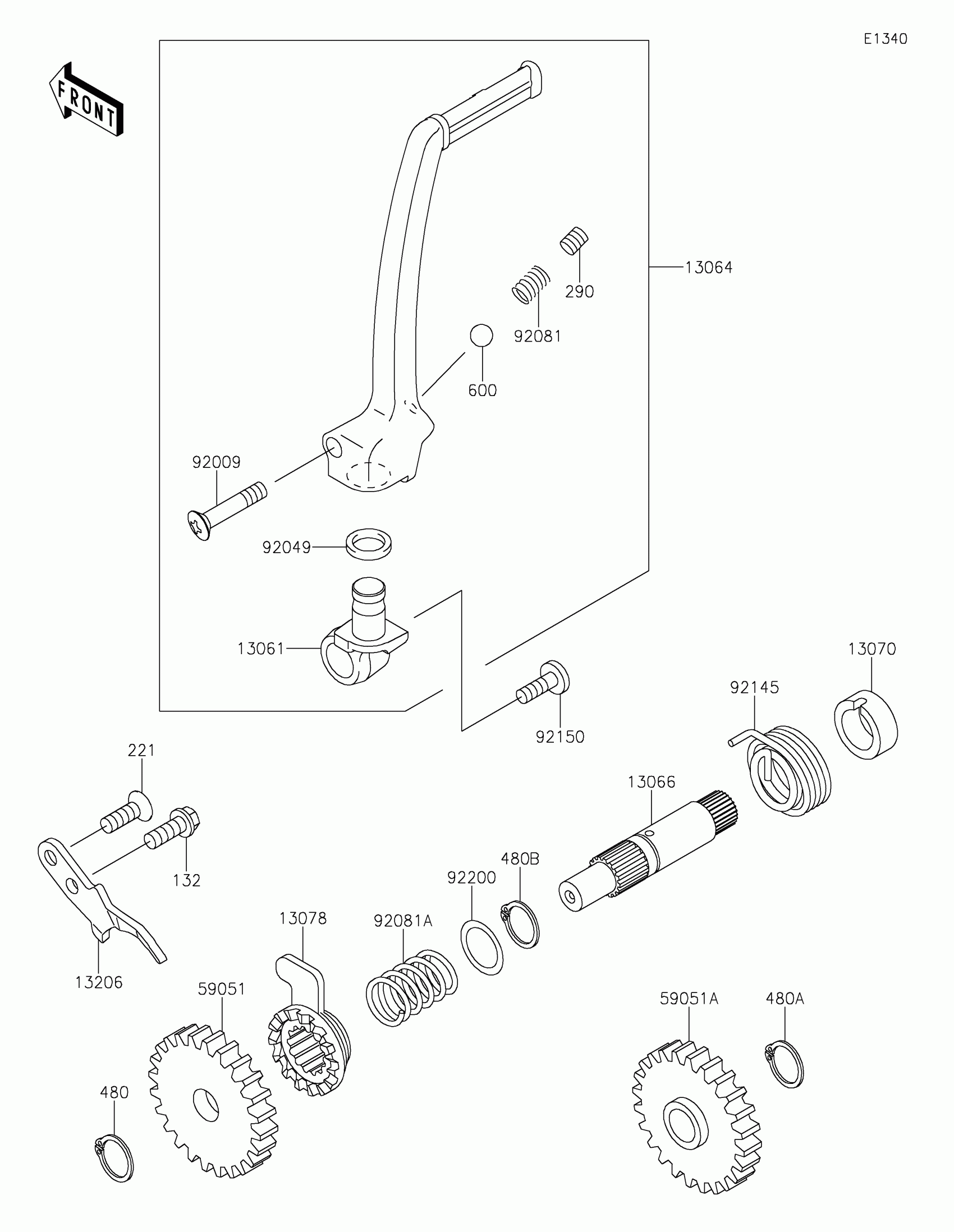

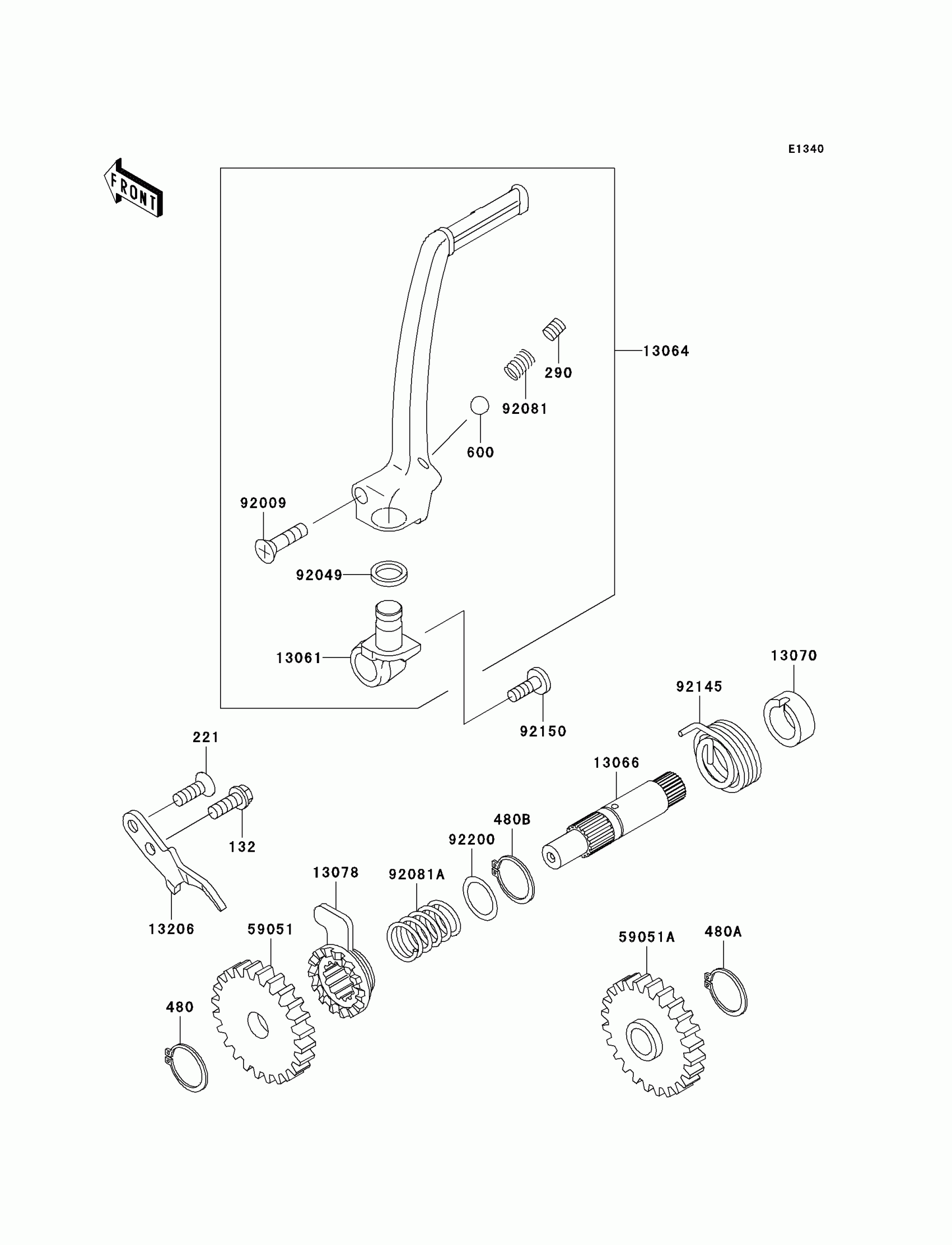

2009 Kawasaki KX™65 Kickstarter Mechanism Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

132

1

$1.21

In stock

221

1

$2.92

In stock

290

1

$2.71

In stock

480

1

$0.67

In stock

480A

1

$1.85

In stock

480B

1

$3.43

In stock

600

BALL-STEEL,1/4

600A0800

1

$0.67

In stock

13061

BOSS,KICK PEDAL

13061-1712

1

$36.33

In stock

13064

1

$87.23

In stock

13066

SHAFT-KICK

13066-1097

1

$87.38

In stock

13070

GUIDE

13070-1314

1

$5.37

In stock

13078

RATCHET

13078-1004

1

$60.14

In stock

13206

GUIDE-KICK

13206-1067

1

$7.29

In stock

59051

GEAR-SPUR,32T

59051-1026

1

$52.72

In stock

59051A

GEAR-SPUR,30T

59051-1027

1

$66.46

In stock

92009

SCREW,6X27

92009-1607

1
Out of stock

92049

SEAL-OIL,SR12162.5

92049-1468

1
Out of stock

92081

SPRING,KICK PEDAL

92081-020

1

$3.39

In stock

92081A

SPRING,RATCHET

92081-122

1

$6.98

In stock

92145

SPRING

92145-1058

1

$13.90

In stock

92150

BOLT,SOCKET,6X16

92150-1673

1
Out of stock

92200

WASHER,KICKSHAFT

92200-1209

1
Out of stock
