2024 Kawasaki KX™250X Oil Pump Diagram

← All diagrams

Find the part on the Oil Pump diagram for your 2024 Kawasaki KX™250X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

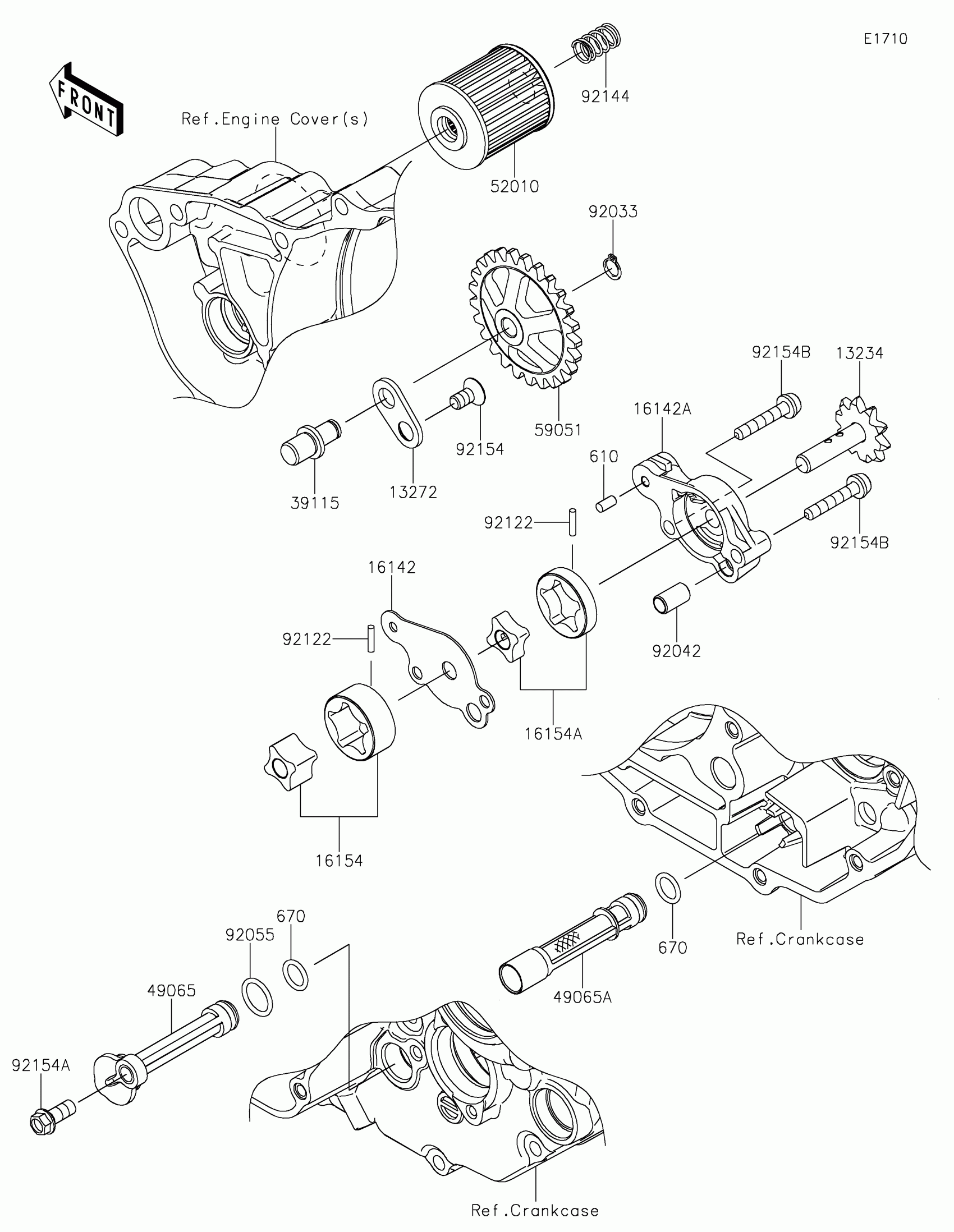

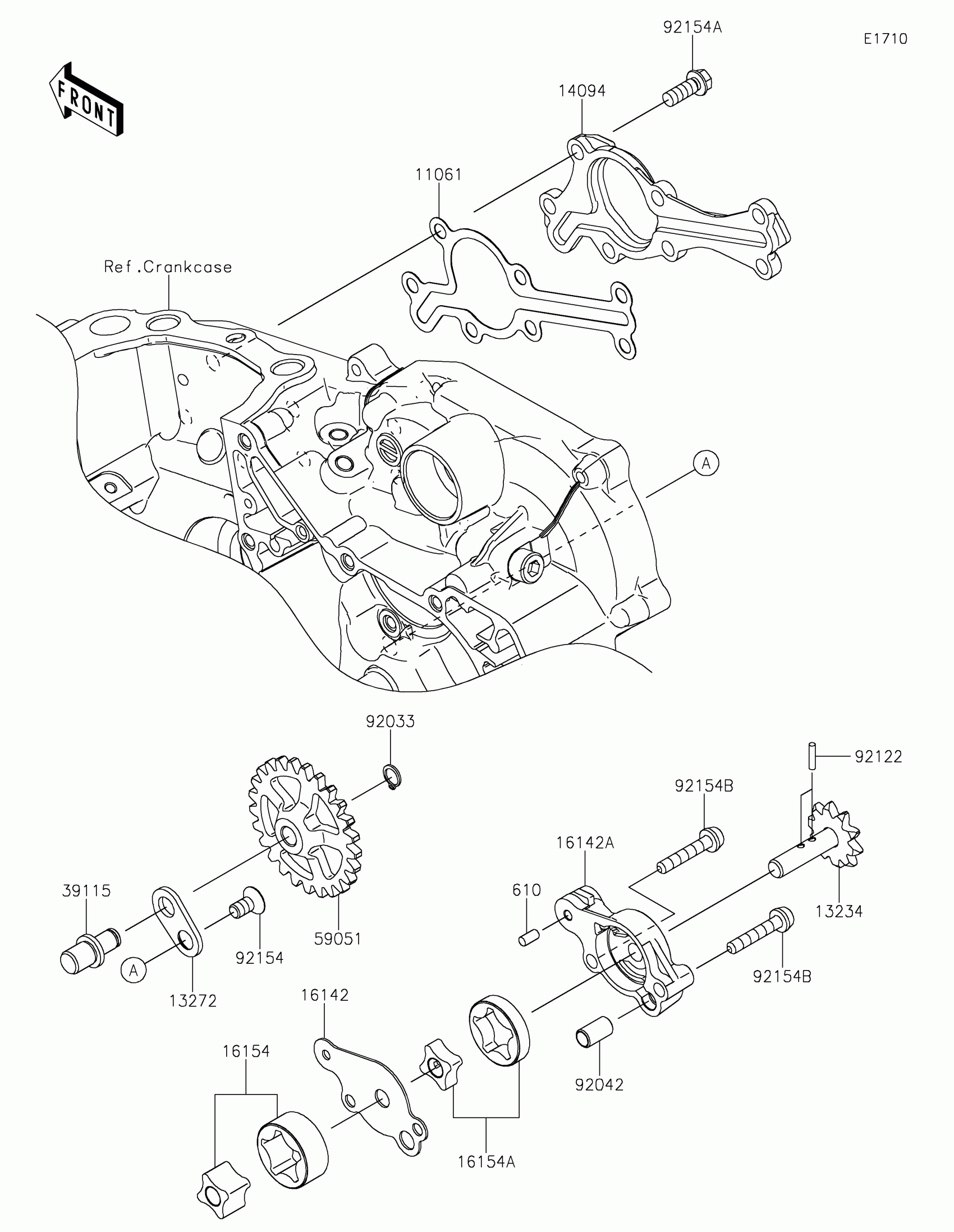

2024 Kawasaki KX™250X Oil Pump Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13234

SHAFT-COMP,OIL PUMP

13234-0609

1

$78.74

In stock

13272

PLATE,OIL PUMP

13272-2964

1

$5.08

In stock

16142

COVER-PUMP

16142-0003

1

$6.11

In stock

16142A

COVER-PUMP,FEED

16142-0761

1

$38.23

In stock

16154

ROTOR-PUMP,SCAVENGE

16154-0759

1

$40.56

In stock

16154A

ROTOR-PUMP,FEED

16154-0762

1

$40.56

In stock

39115

1

$41.43

In stock

49065

FILTER-OIL

49065-0040

1

$30.10

In stock

49065A

FILTER-OIL

49065-0043

1

$13.35

In stock

52010

ELEMENT-OIL FILTER

52010-0001

1

$9.54

In stock

59051

1

$67.78

In stock

92033

RING-SNAP,8MM

92033-1039

1

$3.39

In stock

92042

PIN,DOWEL,6.3X8X14

92042-007

1

$4.51

In stock

92055

RING-O,13.0X1.9

92055-1011

1

$6.06

In stock

92122

ROLLER,2.5X11.8

92122-0021

1

$2.15

In stock

92144

SPRING

92144-1761

1

$3.69

In stock

92154

BOLT,TORX

92154-1621

1

$3.11

In stock

92154A

BOLT,FLANGED,6X14

92154-2964

1

$0.69

In stock

92154B

BOLT,SOCKET,5X28

92154-4180

1

$2.46

In stock

610

ROLLER,4X8

610A0408

1

$3.43

In stock

670

O RING,10MM

670D1510

1

$3.72

In stock
