2024 Kawasaki KX™250X Cylinder Head Diagram

← All diagrams

Find the part on the Cylinder Head diagram for your 2024 Kawasaki KX™250X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

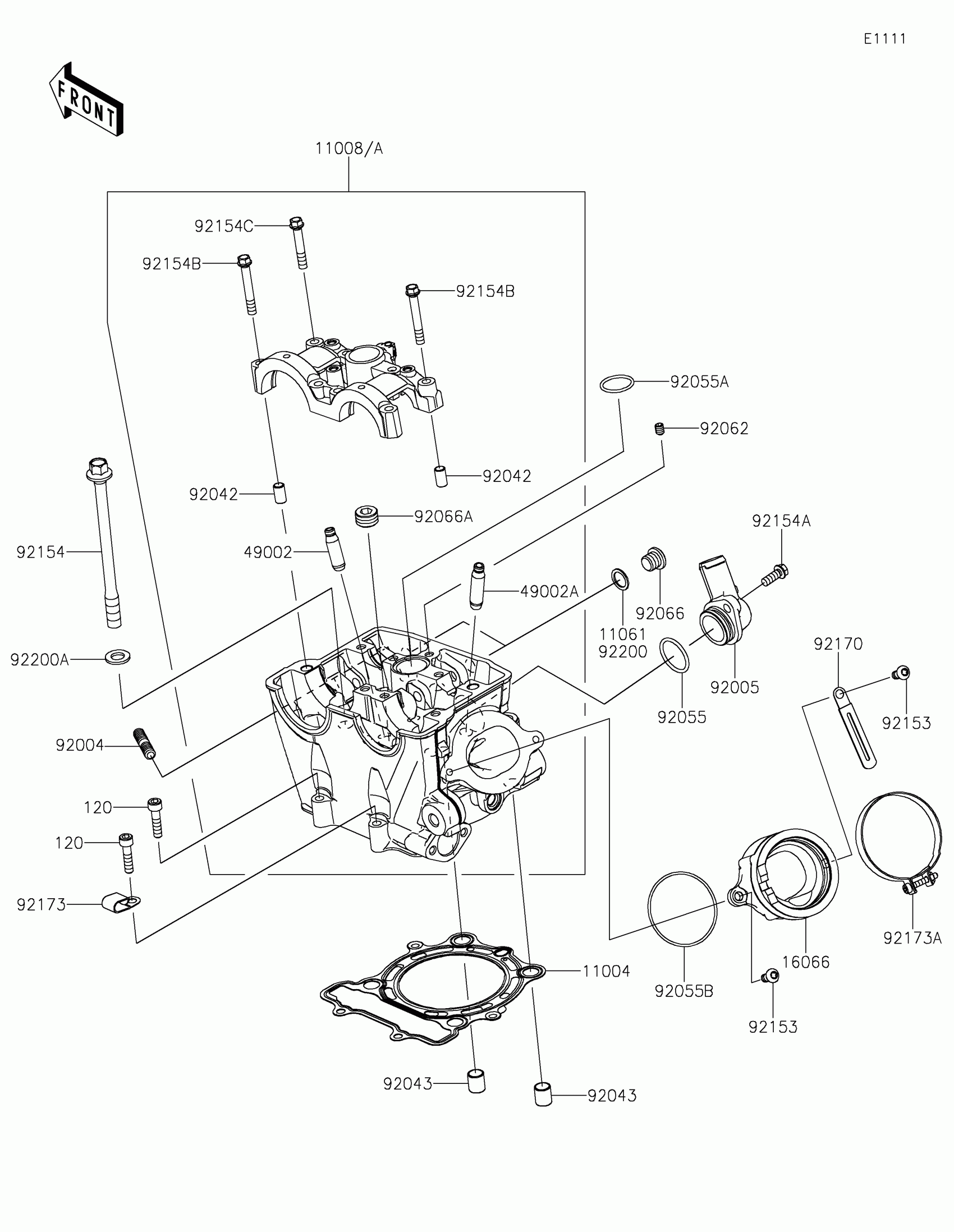

2024 Kawasaki KX™250X Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11004

GASKET-HEAD

11004-0798

1

$29.49

In stock

11008

HEAD-COMP-CYLINDER

11008-0994

1

$930.02

In stock

11008A

HEAD-COMP-CYLINDER

11008-1485

1

$867.82

In stock

16066

1

$20.58

In stock

49002

GUIDE-VALVE

49002-0003

1

$14.13

In stock

49002A

GUIDE-VALVE

49002-0045

1

$20.63

In stock

92004

STUD,8X22

92004-0025

1
Out of stock

92005

FITTING

92005-0942

1

$17.51

In stock

92042

PIN,DOWEL,6.3X8X14

92042-007

1

$4.51

In stock

92043

PIN,10.1X12X14

92043-4009

1

$4.93

In stock

92055

RING-O,24.7X2.4

92055-0150

1

$1.78

In stock

92055A

RING-O,25X1.9X1.35

92055-0729

1

$2.97

In stock

92055B

RING-O,53X1.78

92055-0939

1

$9.09

In stock

92062

NOZZLE,6X8,YELLOW

92062-1080

1

$8.37

In stock

92066

PLUG

92066-0931

1

$9.03

In stock

92066A

PLUG,10X16.6

92066-3777

1

$4.85

In stock

92153

BOLT,TORX,6X14

92153-0406

1
Out of stock

92154

BOLT,FLANGED,10X130

92154-2104

1

$12.62

In stock

92154A

BOLT,FLANGED,6X16

92154-2965

1

$0.88

In stock

92154B

BOLT,FLANGED,6X42

92154-2979

1

$1.10

In stock

92154C

BOLT,FLANGED,6X35

92154-2983

1

$1.10

In stock

92170

CLAMP

92170-1514

1

$3.43

In stock

92173

CLAMP

92173-1828

1

$2.41

In stock

92173A

CLAMP

92173-2147

1

$10.51

In stock

92200

WASHER,12.5X18X1.6

92200-0087

1
Out of stock

92200A

WASHER,10.2X18.4X1.8

92200-1691

1
Out of stock

120

BOLT-SOCKET,6X35

120CA0635

1

$1.73

In stock
