2024 Kawasaki KX™250X Radiator Diagram

← All diagrams

Find the part on the Radiator diagram for your 2024 Kawasaki KX™250X, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

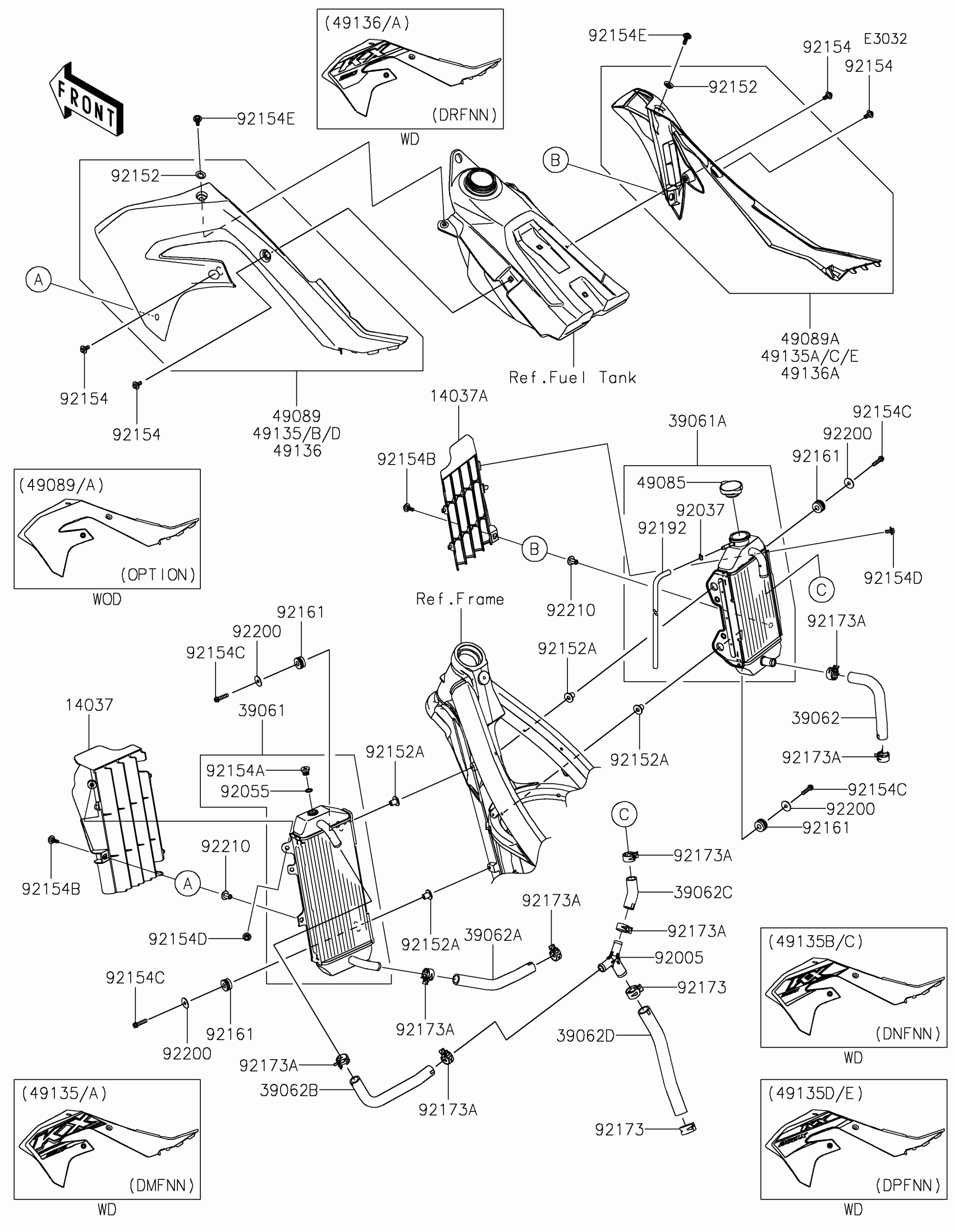

2024 Kawasaki KX™250X Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

14037

SCREEN,LH,EBONY

14037-0767-6C

1

$30.45

In stock

14037A

SCREEN,RH,EBONY

14037-0768-6C

1

$30.45

In stock

39061

RADIATOR-ASSY,LH

39061-0820

1

$374.41

In stock

39061A

RADIATOR-ASSY,RH

39061-0821

1

$421.87

In stock

39062

1

$13.71

In stock

39062A

1

$12.83

In stock

39062B

1

$14.56

In stock

39062C

1

$5.42

In stock

39062D

1

$16.32

In stock

49085

CAP-ASSY-PRESSURE

49085-0006

1

$45.73

In stock

49089

SHROUD-ENGINE,LH,L.GREEN

49089-0946-290

1
Out of stock

49089A

SHROUD-ENGINE,RH,L.GREEN

49089-0947-290

1
Out of stock

49135B

1

$170.04

In stock

49135C

1

$170.04

In stock

49136

1

$148.41

In stock

49136A

1

$158.61

In stock

92005

FITTING,3WAY

92005-0980

1

$15.00

In stock

92037

CLAMP

92037-1610

1

$1.64

In stock

92055

RING-O

92055-0866

1

$4.97

In stock

92152

COLLAR

92152-0052

1

$4.09

In stock

92152A

COLLAR

92152-0666

1

$5.35

In stock

92154

BOLT,FLANGED,6X9

92154-0546

1

$2.97

In stock

92154A

BOLT,AIR VENT

92154-1738

1

$2.44

In stock

92154B

BOLT,FLANGED,6X28

92154-1739

1

$2.25

In stock

92154C

BOLT,FLANGED,6X25

92154-2967

1

$0.88

In stock

92154D

BOLT,FLANGED,6X12

92154-2970

1

$0.88

In stock

92154E

BOLT,FLANGED,6X20

92154-2972

1

$1.10

In stock

92161

DAMPER

92161-1950

1

$4.31

In stock

92173

CLAMP

92173-1417

1

$2.25

In stock

92173A

CLAMP,19.9MM

92173-1561

1

$2.05

In stock

92192

TUBE,L=830

92192-1490

1
Out of stock

92200

WASHER,6.5X22X1.2

92200-2108

1
Out of stock

92210

NUT

92210-1452

1
Out of stock
