2005 Kawasaki ZZR1200 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2005 Kawasaki ZZR1200, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

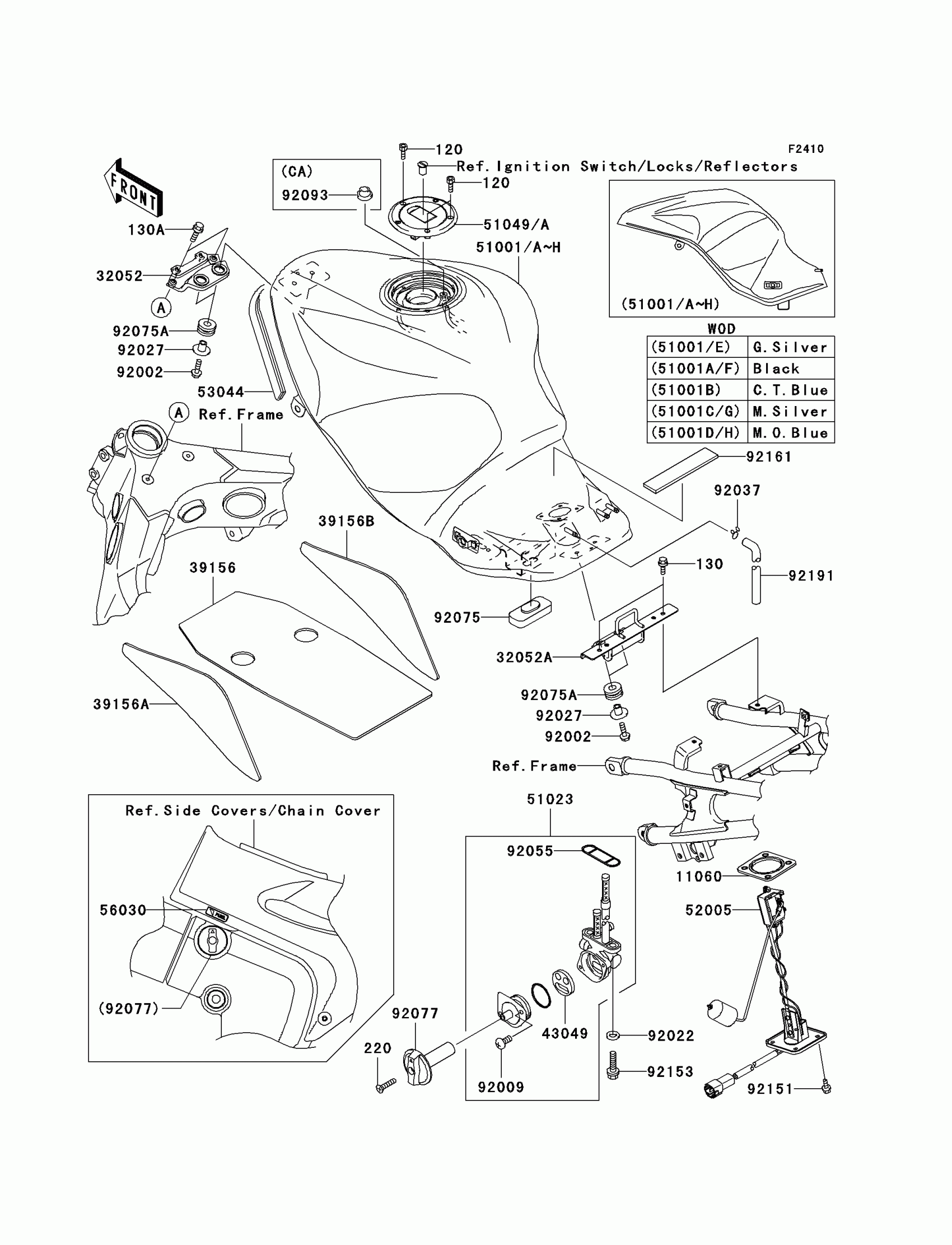

2005 Kawasaki ZZR1200 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11060

GASKET,FUEL GAUGE

11060-1952

1

$19.64

In stock

32052

BRACKET-TANK,FR

32052-1559

1

$30.14

In stock

32052A

BRACKET-TANK,RR

32052-1560

1

$30.93

In stock

39156

PAD,FUEL TANK,CNT

39156-1709

1

$69.41

In stock

39156A

PAD,FUEL TANK,LH

39156-1710

1

$36.36

In stock

39156B

PAD,FUEL TANK,RH

39156-1711

1

$36.36

In stock

43049

PACKING,TAP VALVE

43049-1099

1

$9.37

In stock

51023

TAP-ASSY,FUEL

51023-1368

1
Out of stock

51049

CAP-TANK,FUEL

51049-0010

1

$116.53

In stock

52005

GAUGE,FUEL

52005-1155

1

$239.67

In stock

53044

TRIM,L=600

53044-1329

1

$23.36

In stock

56030

LABEL,FUEL TAP KNOB

56030-1281

1

$5.95

In stock

92002

BOLT,6X20

92002-1237

1

$3.43

In stock

92009

SCREW,3X8

92009-1386

1
Out of stock

92022

WASHER-PLAIN

92022-183

1
Out of stock

92027

COLLAR,L=13.1

92027-251

1
Out of stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

1

$3.97

In stock

92075

DAMPER,FUEL TANK,RR

92075-1114

1

$13.22

In stock

92075A

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92077

KNOB,FUEL TAP

92077-1131

1
Out of stock

120

BOLT-SOCKET,5X16

120S0516

1
Out of stock

130

BOLT-FLANGED,6X16,BLACK

130J0616

1
Out of stock

130A

BOLT-FLANGED

130J0620

1
Out of stock

220

SCREW-PAN-CROSS,4X16

220F0416

1
Out of stock

92151

BOLT,5X12

92151-1599

1

$1.28

In stock

92153

BOLT,FLANGED,6X25

92153-0514

1
Out of stock

92161

DAMPER,FUEL TANK

92161-1299

1

$13.71

In stock

92191

TUBE,DRAIN

92191-1272

1

$23.59

In stock

51001D

TANK-COMP-FUEL,M.O.BLUE

51001-1672-726

1

$1,464.28

In stock

51001H

TANK-COMP-FUEL,M.O.BLUE

51001-1673-726

1

$1,464.28

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock
