2005 Kawasaki ZZR1200 Air Duct Diagram

← All diagrams

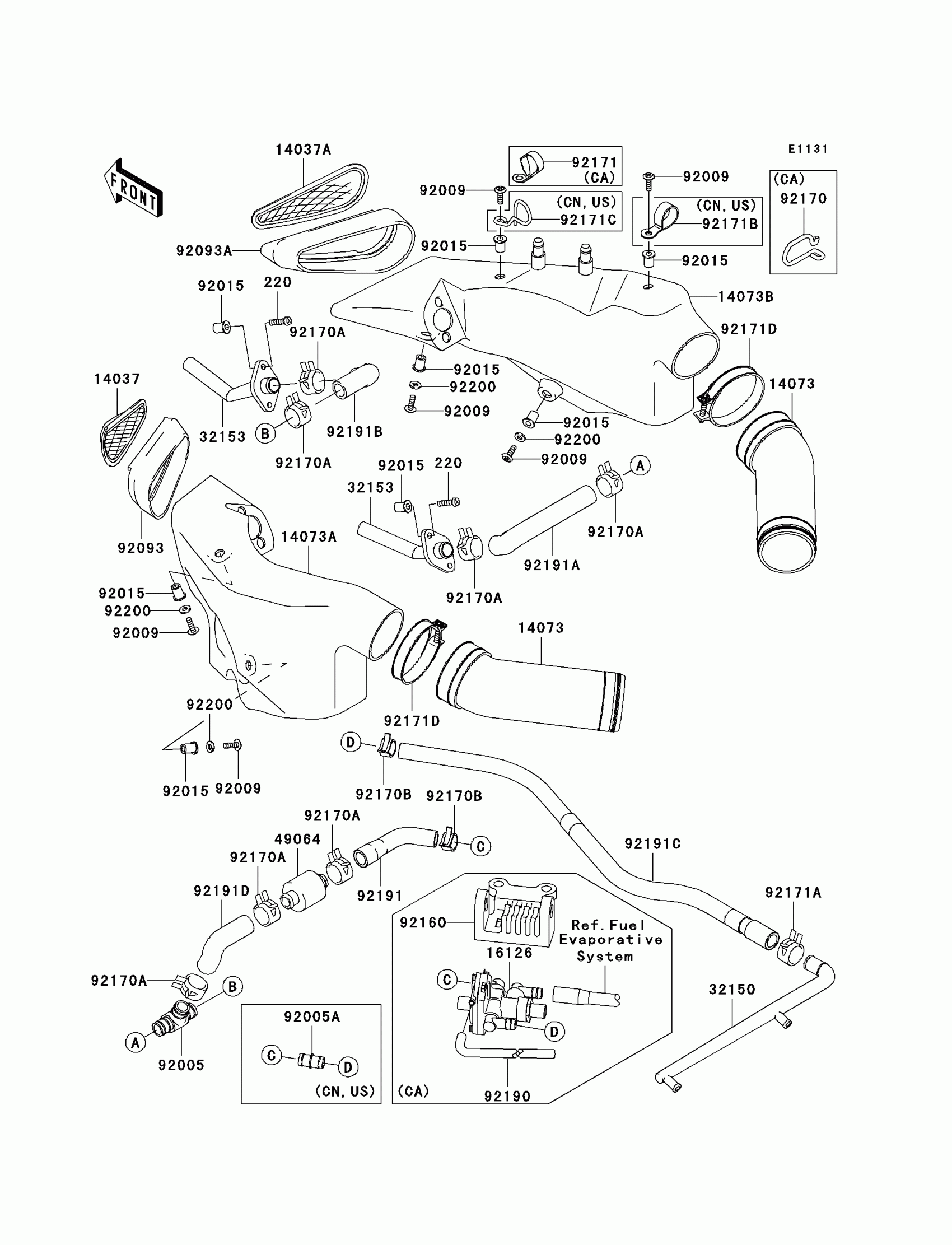

Find the part on the Air Duct diagram for your 2005 Kawasaki ZZR1200, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2005 Kawasaki ZZR1200 Air Duct Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

220

SCREW-PAN-CROSS,5X20

220D0520

1
Out of stock

14037

SCREEN,AIR DUCT,LH

14037-1306

1

$39.07

In stock

14037A

SCREEN,AIR DUCT,RH

14037-1307

1

$39.07

In stock

14073

DUCT,AIR FILTER

14073-1554

1

$40.04

In stock

14073A

DUCT,AIR INTAKE,LH

14073-1817

1
Out of stock

14073B

DUCT,AIR INTAKE,RH

14073-1818

1

$131.49

In stock

32150

PIPE

32150-1820

1

$93.26

In stock

32153

PIPE,RAM VENT

32153-1826

1

$16.34

In stock

49064

FILTER-AIR

49064-1055

1

$21.88

In stock

92005

FITTING,TUBE,T-TYPE

92005-1130

1
Out of stock

92009

SCREW,5X16

92009-1909

1
Out of stock

92015

NUT,WELL,5MM

92015-1757

1

$5.81

In stock

92093

SEAL,AIR DUCT,LH

92093-1561

1

$34.32

In stock

92093A

SEAL,AIR DUCT,RH

92093-1562

1

$34.32

In stock

92170A

CLAMP

92170-1060

1

$7.93

In stock

92170B

CLAMP

92170-1118

1

$5.93

In stock

92171A

CLAMP

92171-1277

1

$2.25

In stock

92171D

CLAMP

92171-1563

1

$10.26

In stock

92191

TUBE,FILTER-CARBURETOR

92191-1701

1
Out of stock

92191A

TUBE,AIR VENT,LH

92191-1702

1
Out of stock

92191B

TUBE,AIR VENT,RH

92191-1703

1
Out of stock

92191C

TUBE,FILTER-CARBURETOR

92191-1716

1
Out of stock

92191D

TUBE,FIT-FILTER

92191-1764

1
Out of stock

92200

WASHER,NYLON,5.3X11.5X0.5

92200-1480

1
Out of stock

16126

VALVE,CANISTER

16126-1422

1

$196.87

In stock

92005A

FITTING

92005-1247

1
Out of stock

92160

DAMPER,VALVE

92160-1241

1

$21.97

In stock

92170

CLAMP

92170-1008

1

$9.10

In stock

92171

CLAMP

92171-1099

1

$5.97

In stock

92171B

CLAMP

92171-1279

1

$8.93

In stock

92171C

CLAMP,TUBE

92171-1507

1

$4.59

In stock

92190

TUBE,VALVE-HOLDER

92190-1380

1

$17.90

In stock
