2018 Yamaha Wolverine (YXE70WDBJD) Seat Diagram

← All diagrams

Find the part on the Seat diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

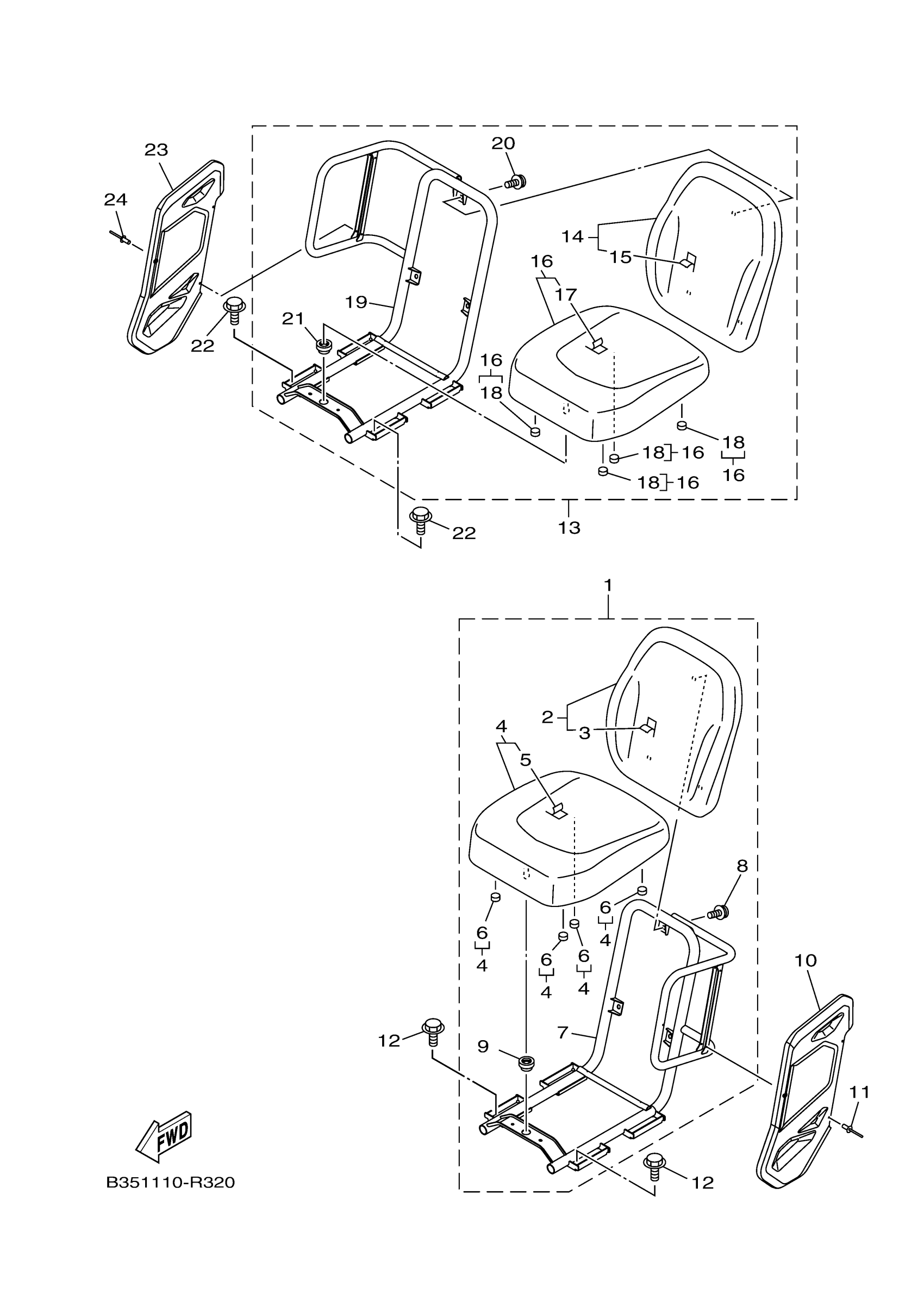

2018 Yamaha Wolverine (YXE70WDBJD) Seat Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SEAT 1

2PG-F7498-02-00

1

$268.00

In stock

2

SEAT BACK ASY

1XD-F4790-01-00

1

$479.98

In stock

3

COVER,SINGLE SEAT

1XD-F4711-01-00

1

$170.08

In stock

4

SEAT ASSY

1XD-F4700-01-00

—

$274.35

In stock

5

COVER,DOUBLE SEAT

1XD-F4731-01-00

1

$161.25

In stock

6

DAMPER, SEAT

1XD-F4723-00-00

1

$1.49

In stock

7

FRAME, SEAT 1

1XD-F473C-01-00

1

$299.08

In stock

8

BOLT, SEAT FITTING

2PG-F4739-00-00

1

$1.51

In stock

9

GROMMET

1XD-F4742-00-00

1

$3.17

In stock

10

COVER,2

1XD-F475X-01-00

1

$31.51

In stock

11

RIVET, BLIND(EU0,USA)

90267-489U9-00

1

$3.32

In stock

12

BOLT, FLANGE

95817-08012-00

1

$3.98

In stock

13

SEAT 2

2PG-F7499-02-00

1

$314.06

In stock

14

SEAT BACK ASY

1XD-F4790-01-00

1

$479.98

In stock

15

COVER,SINGLE SEAT

1XD-F4711-01-00

1

$170.08

In stock

16

SEAT ASSY

1XD-F4700-01-00

—

$274.35

In stock

17

COVER,DOUBLE SEAT

1XD-F4731-01-00

1

$161.25

In stock

18

DAMPER, SEAT

1XD-F4723-00-00

1

$1.49

In stock

19

FRAME, SEAT 2

1XD-F473D-01-00

1

$257.54

In stock

20

BOLT, SEAT FITTING

2PG-F4739-00-00

1

$1.51

In stock

21

GROMMET

1XD-F4742-00-00

1

$3.17

In stock

22

BOLT, FLANGE

95817-08012-00

1

$3.98

In stock

23

COVER,2

1XD-F475X-01-00

1

$31.51

In stock

24

RIVET, BLIND(EU0,USA)

90267-489U9-00

1

$3.32

In stock
