2018 Yamaha Wolverine (YXE70WDBJD) Front Fender Diagram

← All diagrams

Find the part on the Front Fender diagram for your 2018 Yamaha Wolverine (YXE70WDBJD), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

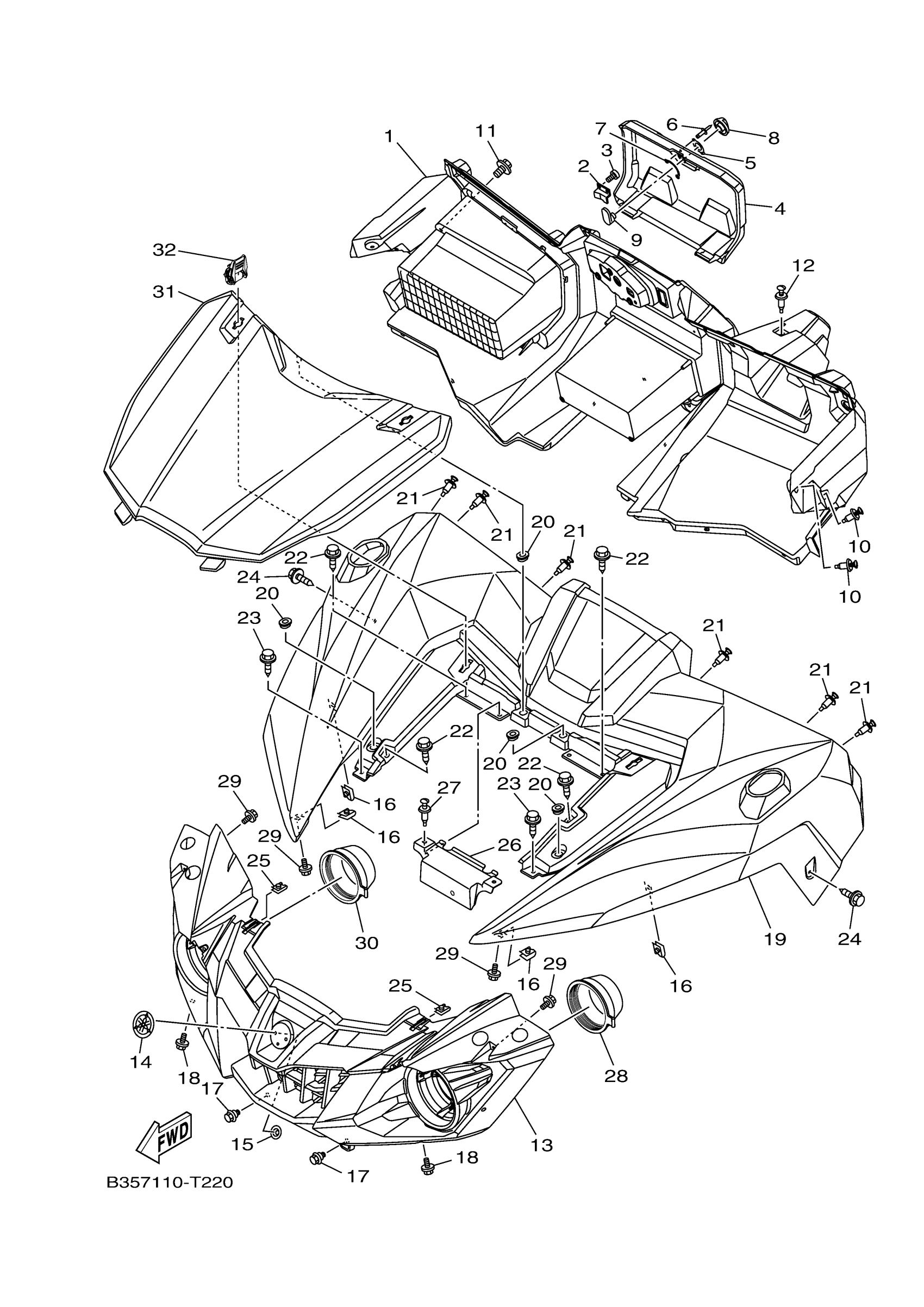

2018 Yamaha Wolverine (YXE70WDBJD) Front Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PANEL, INSTRUMENT

2MB-K7711-01-00

1
Out of stock

2

BRACKET, COVER

1XD-F139T-00-00

1

$2.29

In stock

3

SCREW, TAPPING

90164-04800-00

1

$0.45

In stock

4

LID

1XD-F160F-00-00

—

$19.55

In stock

5

WASHER, SPECIAL

1XD-F1515-00-00

—

$1.02

In stock

6

RIVET, BLIND

90267-24143-00

1

$6.60

In stock

7

WASHER, SPECIAL 2

1XD-F1516-00-00

1

$1.82

In stock

8

LOCK 1

1XD-2837G-00-00

1

$3.48

In stock

9

LOCK 2

1XD-2837H-00-00

1

$2.46

In stock

10

RIVET,SPEC'L SHAPE

90269-07805-00

1

$1.15

In stock

11

BOLT, WITH WASHER

90119-06226-00

1

$2.15

In stock

12

RIVET,SPEC'L SHAPE

90269-07805-00

1

$1.15

In stock

13

GRILLE, FRONT

2MB-F8309-00-00

1

$467.68

In stock

14

TUNING FORK MARK

1XD-F175B-01-00

1

$13.15

In stock

15

NUT, SPRING

90183-06071-00

1

$0.54

In stock

16

NUT, SPRING

90183-060A6-00

—

$4.17

In stock

17

BOLT

90109-06202-00

—

$2.46

In stock

18

BOLT, WITH WASHER

90119-06226-00

1

$2.15

In stock

19

FENDER, FRONT

2MB-F1511-60-00

1

$202.22

In stock

20

GROMMET(4DN)

90480-01558-00

—

$3.95

In stock

21

RIVET,SPEC'L SHAPE

90269-07805-00

1

$1.15

In stock

22

BOLT, WITH WASHER

90119-06226-00

1

$2.15

In stock

23

BOLT, WITH WASHER

90119-06226-00

1

$2.15

In stock

24

BOLT, WITH WASHER

90119-06226-00

1

$2.15

In stock

25

NUT, SPRING

90183-060A6-00

—

$4.17

In stock

26

COVER,REAR FENDER

1XD-F163A-01-00

—

$3.29

In stock

27

RIVET,SPEC'L SHAPE

90269-07805-00

1

$1.15

In stock

28

CAP

3B4-28349-00-00

—

$15.02

In stock

29

BOLT, HEXA W/W

90119-06018-00

—

$6.17

In stock

30

CAP

3B4-28349-00-00

—

$15.02

In stock

31

HOOD 1

1XD-F1982-60-00

1
Out of stock

32

LEVER, LOCK

1XD-2175K-10-00

—

$10.18

In stock
