1986 Yamaha YTM225DRS Electrical 1 Diagram

← All diagrams

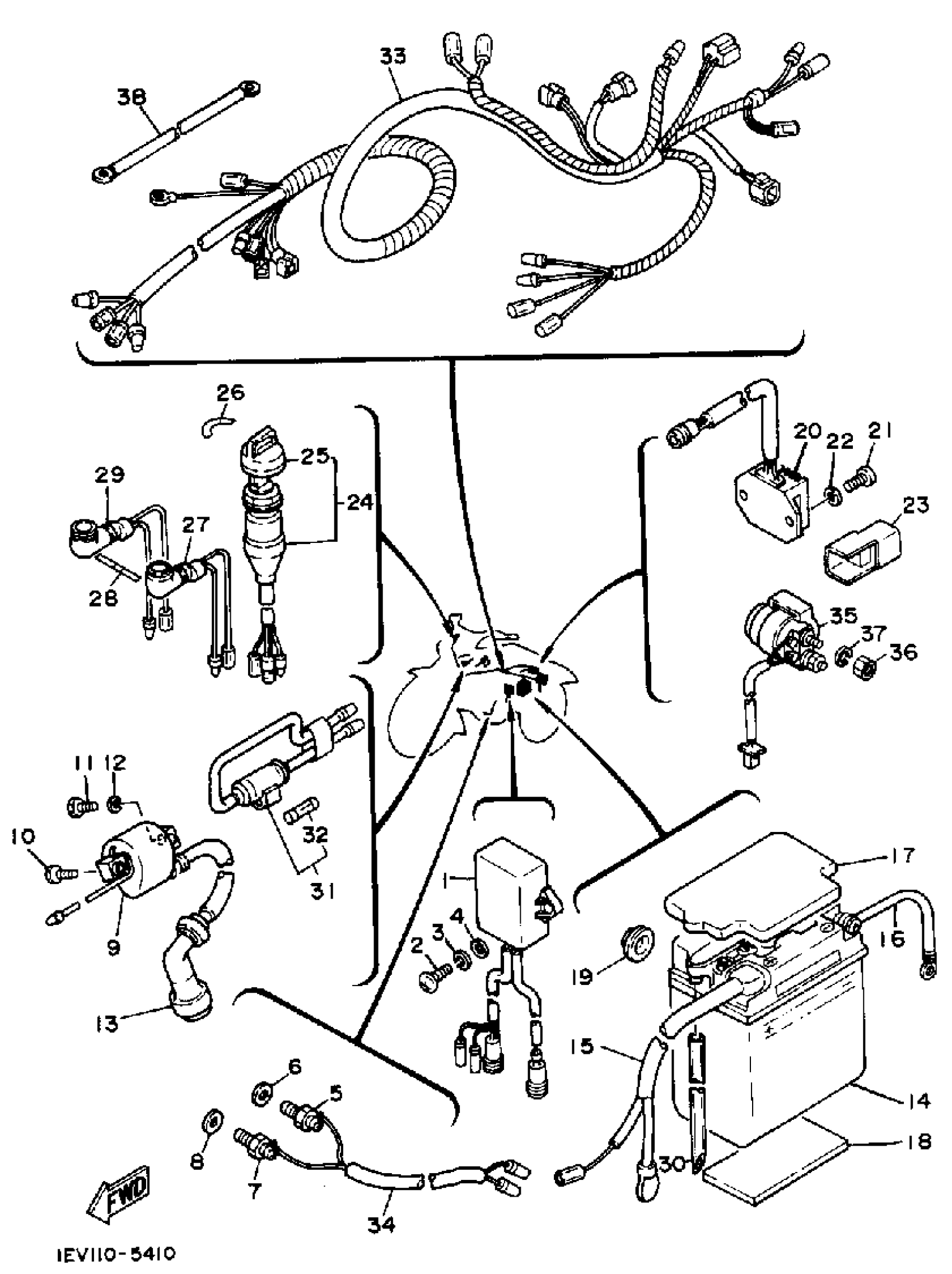

Find the part on the Electrical 1 diagram for your 1986 Yamaha YTM225DRS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1986 Yamaha YTM225DRS Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CDI UNIT ASSEMBLY

1EV-85540-20-00

1
Out of stock

2

SCREW PAN HEAD

98580-06020-00

1

$5.10

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

5

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

6

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

7

NEUTRAL SWITCH ASSY

136-82540-03-00

1

$26.20

In stock

8

WASHER, PLATE

90201-12790-00

1

$6.85

In stock

9

IGNITION COIL ASSY

1UY-82310-41-00

1

$159.97

In stock

10

BOLT (21V)

90109-06723-00

1

$6.71

In stock

11

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

PLUG CAP ASSY

3NS-82370-00-00

1

$31.58

In stock

14

CB14-A2 GS BATTERY

CB1-4A200-00-00

1
Out of stock

15

WIRE, PLUS LEAD

29U-82115-00-00

1
Out of stock

16

WIRE, MINUS LEAD

29U-82116-00-00

1
Out of stock

17

COVER, BATTERY

24W-82129-00-00

1
Out of stock

18

SEAT, BATTERY

5Y1-82122-00-00

—

$6.52

In stock

19

PAD, BATTERY

371-82121-00-00

—

$7.91

In stock

20

RECTIFIER/REGULATOR ASSEMBLY

29U-81960-90-00

1
Out of stock

21

SCREW, PAN

98507-06014-00

—

$6.18

In stock

22

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

23

RELAY ASSY (29U-93)

29U-81950-93-00

—

$67.77

In stock

24

MAIN SWITCH ASSEMBLY

2FW-82510-02-00

1
Out of stock

25

CAP, KEY

24W-82579-00-00

—

$29.78

In stock

26

LABEL

29U-83585-10-00

1
Out of stock

27

PILOT LIGHT ASSY

24W-83530-10-00

—
Out of stock

28

LABEL

52H-83585-00-00

1
Out of stock

29

PILOT LIGHT ASSY

52G-83530-10-00

—
Out of stock

30

PIPE, BREATHER

3L5-82112-00-00

1
Out of stock

31

FUSE HOLDER ASSY

29U-82150-00-00

1
Out of stock

32

FUSE (10A)

1E6-82151-00-00

—

$6.22

In stock

33

WIRE HARNESS ASSEMBLY

1EV-82590-60-00

1
Out of stock

34

WIRE, LEAD

52G-82541-00-00

1
Out of stock

35

STARTER RELAY ASSY (MS5D-611)

4KD-81940-00-00

—
Out of stock

36

NUT(650)

95380-06700-00

—

$6.17

In stock

37

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

38

WIRE, MINUS LEAD

89H-82116-00-00

1
Out of stock
