1982 Yamaha XT550 (XT550J) Electrical 1 Diagram

← All diagrams

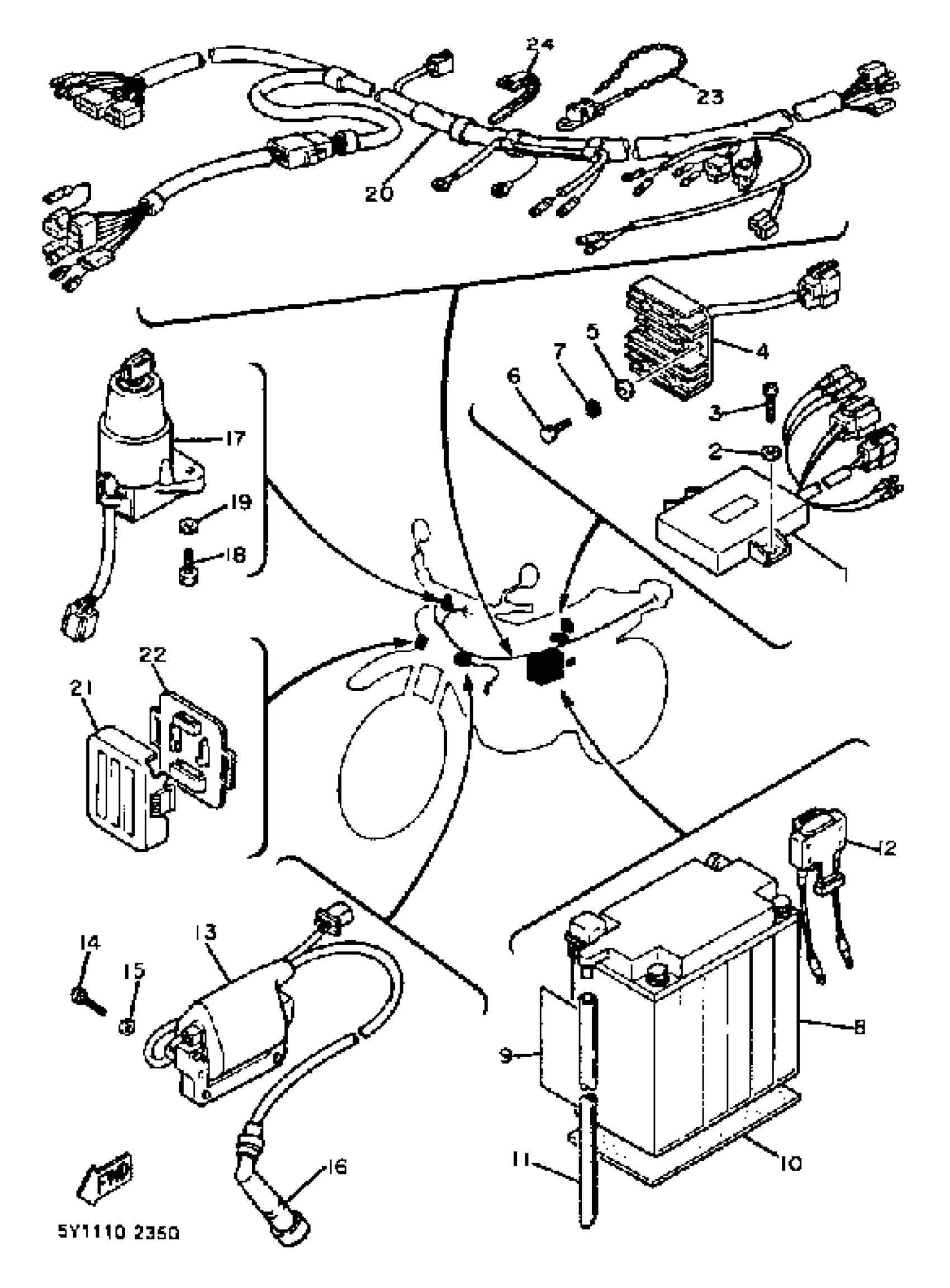

Find the part on the Electrical 1 diagram for your 1982 Yamaha XT550 (XT550J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1982 Yamaha XT550 (XT550J) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CDI UNIT ASSEMBLY

5Y1-85540-52-00

1
Out of stock

2

WASHER, PLATE

90201-06049-00

1

$3.36

In stock

3

SCREW, TAPPING

97780-60520-00

1

$4.15

In stock

4

RECTIFIER & REGULATOR ASSY

3Y6-81960-01-00

—

$104.11

In stock

5

WASHER, PLATE

90201-06049-00

1

$3.36

In stock

6

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

7

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

8

YB14LA2 YUASA BATTERY

YB1-4LA20-00-00

1
Out of stock

9

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

10

SEAT, BATTERY

5Y1-82122-00-00

1

$6.52

In stock

11

HOSE

90445-08383-00

1
Out of stock

12

CIRCUIT BREAKER ASSEMBLY

5Y1-82180-00-00

1
Out of stock

13

IGNITION COIL ASSEMBLY

5Y1-82310-51-00

1
Out of stock

14

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

15

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

16

PLUG CAP ASSY

4VW-82370-00-00

—
Out of stock

16

PLUG CAP ASSEMBLY

(421-82370-11-00)

1
Out of stock

17

MAIN SWITCH STEERING LOCK

5Y1-82501-80-00

1
Out of stock

18

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

1

$1.91

In stock

19

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

20

WIRE HARNESS ASSEMBLY

5Y1-82590-00-00

1
Out of stock

21

COVER, CONNECTER

5Y1-82599-00-00

1
Out of stock

22

PLATE

5Y1-82588-00-00

1
Out of stock

23

CLAMP

90464-20031-00

1

$2.62

In stock

24

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
