1981 Yamaha XT500 (XT500H) Speedometer Tachometer Diagram

← All diagrams

Find the part on the Speedometer Tachometer diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

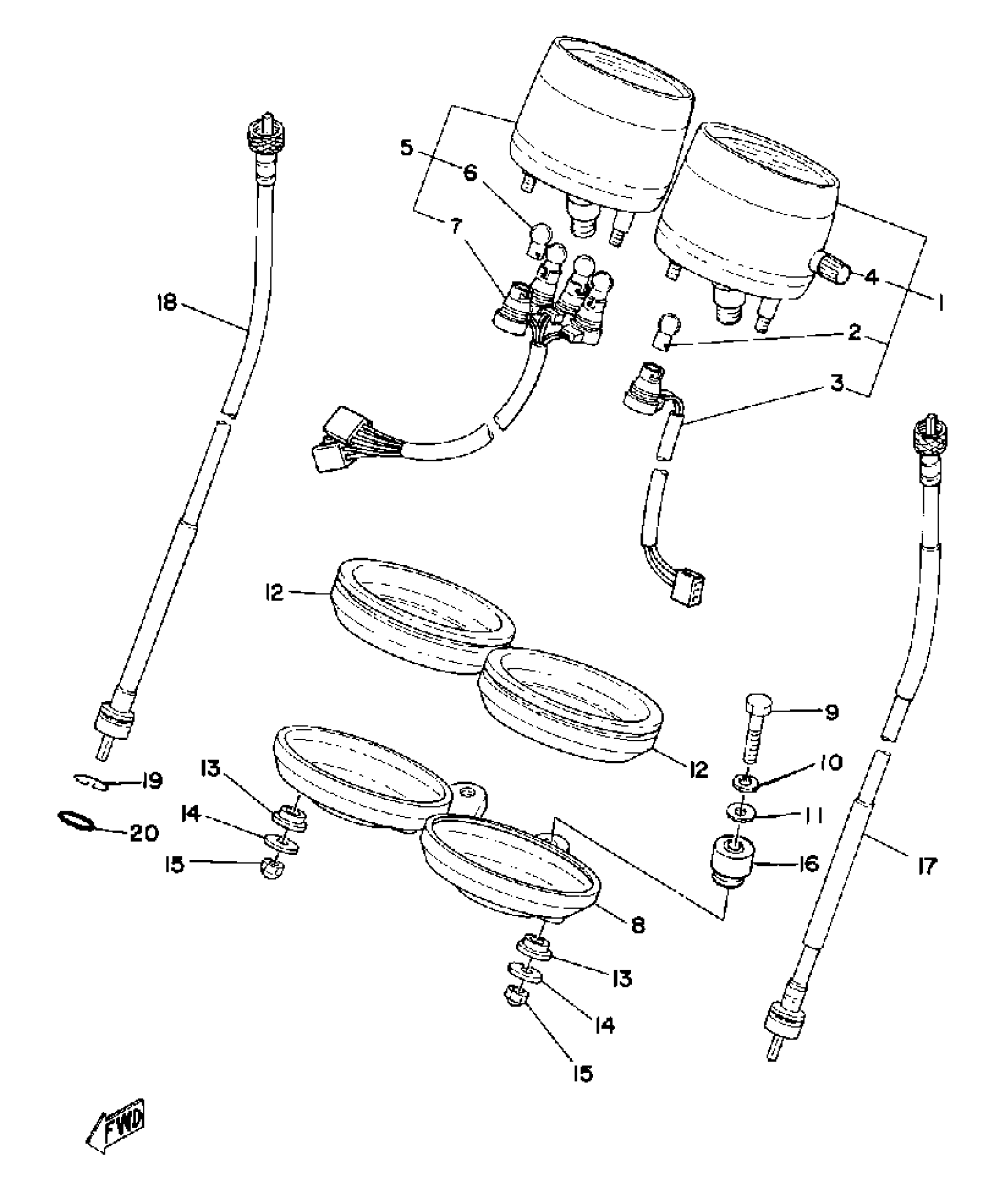

1981 Yamaha XT500 (XT500H) Speedometer Tachometer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

3H6-83570-A0-00

1
Out of stock

2

BULB,(6V3W)

122-83516-10-00

1
Out of stock

3

SOCKET, METER

(1E6-83536-60-00)

1
Out of stock

4

. KNOB, TRIP METER

1E6-83578-10-00

1
Out of stock

5

TACHOMETERASY

3BH-83540-00-00

1
Out of stock

6

BULB,(6V3W)

122-83516-10-00

1
Out of stock

7

SOCKET CORD ASSEMBLY

(1E6-83520-60-00)

1
Out of stock

8

BRACKET, METER

1E6-83519-60-00

1
Out of stock

9

BOLT(3RV)

97014-06035-00

1

$1.54

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

WASHER, PLATE

90201-06049-00

1

$3.36

In stock

12

DAMPER, METER

1E6-83523-60-00

—

$19.00

In stock

13

DAMPER, METER FITTING

1E6-83526-60-00

1

$10.29

In stock

14

WASHER PLATE 803835240000

90201-05032-00

—

$6.71

In stock

15

NUT (CROWN)

95303-05800-00

1
Out of stock

16

DAMPER

1E6-23445-00-00

1
Out of stock

17

SPEEDOMETER CABLE ASSY

1M1-83550-01-00

—

$44.52

In stock

18

TACHOMETER CABLE ASSY

1E6-83560-52-00

—

$44.34

In stock

19

RING, STOP

102-25137-00-00

—
Out of stock

20

O-RING (26H)

93210-14579-00

—

$5.69

In stock
