1981 Yamaha XT500 (XT500H) Electrical 1 Diagram

← All diagrams

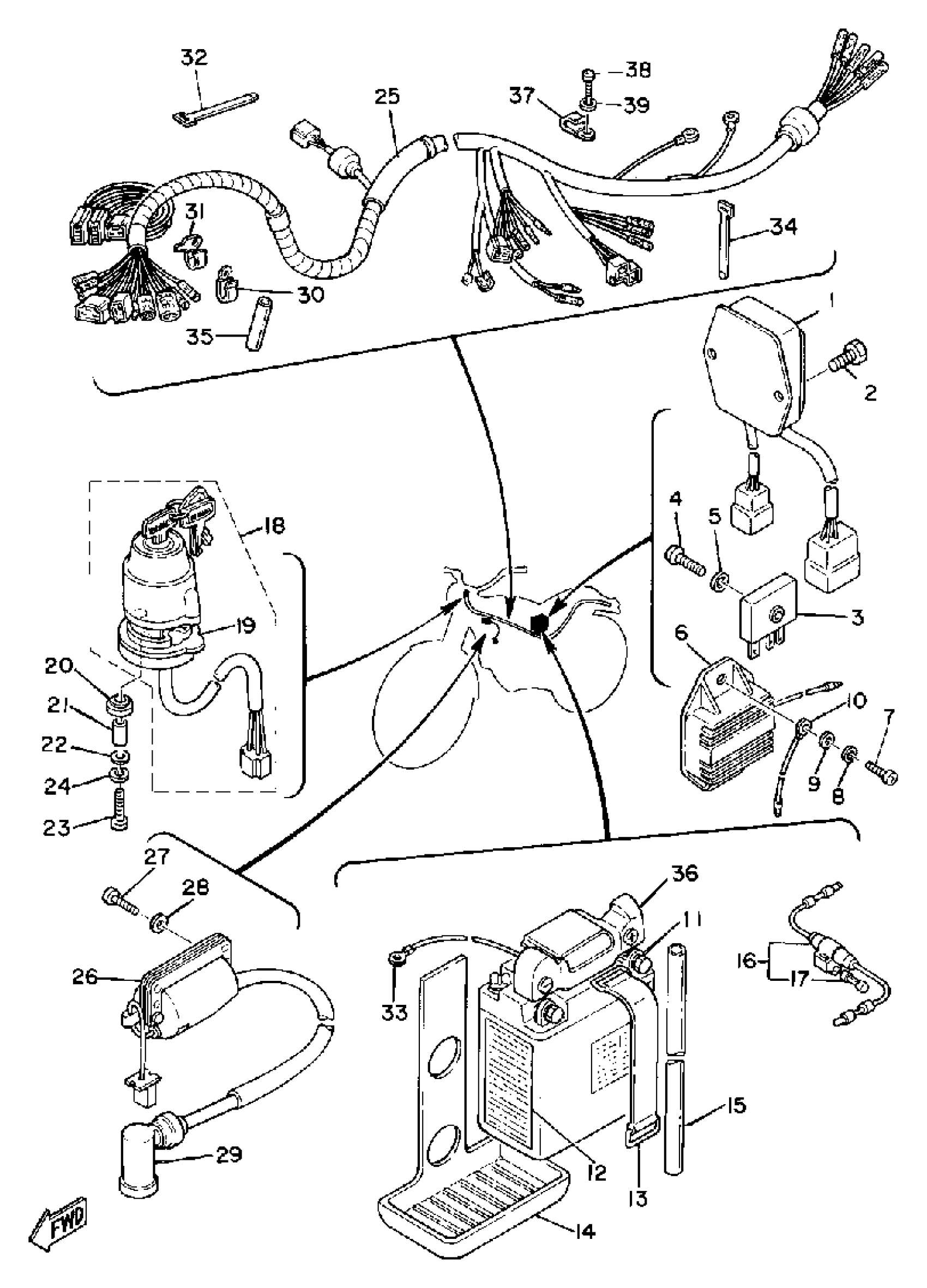

Find the part on the Electrical 1 diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XT500 (XT500H) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CDI UNIT ASSEMBLY

3H6-85540-50-00

1
Out of stock

2

BOLT (3H6)

90109-06557-00

1
Out of stock

3

RECTIFIER ASSY

353-81970-M2-00

—
Out of stock

4

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

5

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

6

VOLTAGE REG. ASSEMBLY

(3H6-81910-61-00)

1
Out of stock

7

SCREW, PAN

98507-06014-00

1

$6.18

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

10

WIRE, EARTH LEAD

(47X-82519-00-00)

1
Out of stock

11

6N6-3B-1 YUASA BATTERY

6N6-3B1Y0-00-00

1
Out of stock

12

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

13

BAND, BATTERY

1E6-82131-00-00

1

$21.34

In stock

14

SEAT, BATTERY

1E6-82122-01-00

1

$35.49

In stock

15

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

16

FUSE HOLDER ASSY

1E6-82150-00-00

1
Out of stock

17

FUSE (10A)

1E6-82151-00-00

—

$6.22

In stock

18

MAIN SWITCH ASSEMBLY

1E6-82508-01-00

1
Out of stock

19

. DAMPER, MAIN SWITCH

437-82555-00-00

1
Out of stock

20

DAMPER, STOPPER

1M1-82556-00-00

1
Out of stock

21

COLLAR, MAIN SWITCH

437-82516-00-00

1
Out of stock

22

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

23

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

24

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

25

WIRE HARNESS ASSEMBLY

(3H6-82590-60-00)

1
Out of stock

26

IGNITI0N C0IL ASSY

2J2-82310-51-00

—

$147.23

In stock

27

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

28

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

29

PLUG CAP ASSY

7KA-82370-00-00

—

$62.25

In stock

29

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

30

CLAMP

(90465-10018-00)

1
Out of stock

31

CLAMP

90465-10090-00

1
Out of stock

32

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

33

WIRE, EARTH LEAD

5F7-82519-00-00

1
Out of stock

34

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

35

HOSE

(90446-07114-00)

1
Out of stock

36

COVER, BATTERY

1E6-82129-00-00

1
Out of stock

37

CLAMP

90465-08028-00

1

$4.62

In stock

38

SCREW, PAN

98507-06014-00

1

$6.18

In stock

39

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
