1981 Yamaha XT500 (XT500H) Flasher Light Diagram

← All diagrams

Find the part on the Flasher Light diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

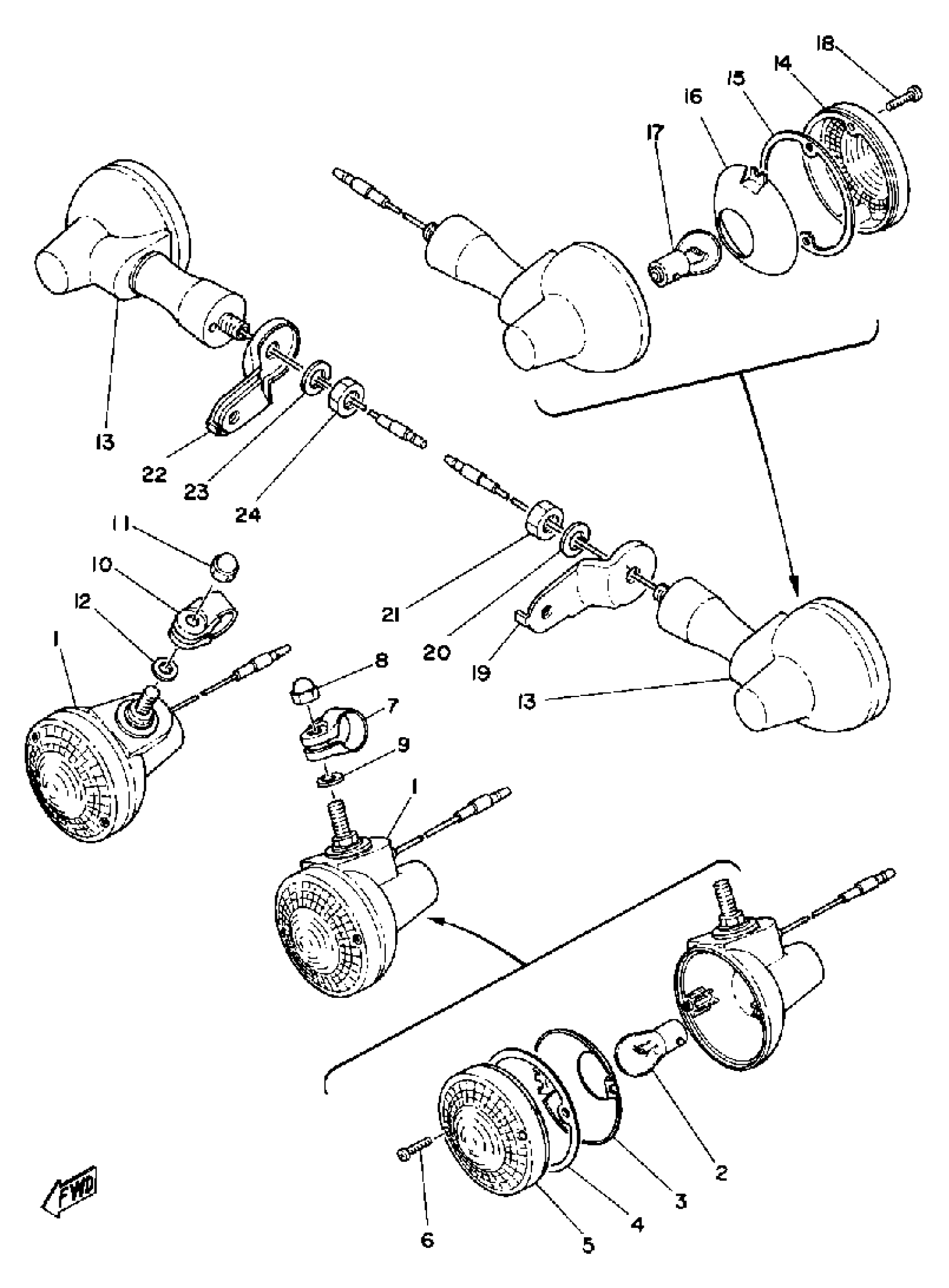

1981 Yamaha XT500 (XT500H) Flasher Light Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FLASHER LIGHT ASSY 1

1M1-83310-60-00

1
Out of stock

2

BULB,FLASHER(6V18W)

115-83311-60-00

—

$9.05

In stock

3

. REFLECTOR

1M1-83309-60-00

1
Out of stock

4

. GASKET, FLASHER LENS

1M1-83313-60-00

1
Out of stock

5

LENS, FLASHER

341-83312-70-00

—

$16.86

In stock

6

—

$5.77

In stock

7

STAY, FLASHER

1M1-83318-00-00

1

$7.91

In stock

8

NUT, CROWN

95303-08800-00

1

$7.52

In stock

9

WASHER (8A7)

90201-08452-00

1

$4.06

In stock

10

STAY, FLASHER

1M1-83318-00-00

1

$7.91

In stock

11

NUT, CROWN

95303-08800-00

1

$7.52

In stock

12

WASHER (8A7)

90201-08452-00

1

$4.06

In stock

13

REAR FLASHER LAMP ASSY

1T9-83330-60-00

—

$167.35

In stock

14

LENS, FLASHER

341-83312-70-00

—

$16.86

In stock

15

. GASKET, FLASHER LENS

1M1-83313-60-00

1
Out of stock

16

. REFLECTOR

1M1-83309-60-00

1
Out of stock

17

BULB,FLASHER(6V18W)

115-83311-60-00

—

$9.05

In stock

18

—

$5.77

In stock

19

STAY, REAR FLASHER (L.H)

1T2-83368-00-00

—

$48.35

In stock

20

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

21

NUT(3BM)

95314-10600-00

—

$1.74

In stock

22

STAY, REAR FLASHER (R.H)

1T2-83369-00-00

—

$48.35

In stock

23

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

24

NUT(3BM)

95314-10600-00

—

$1.74

In stock
