1981 Yamaha XT500 (XT500H) Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 1981 Yamaha XT500 (XT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

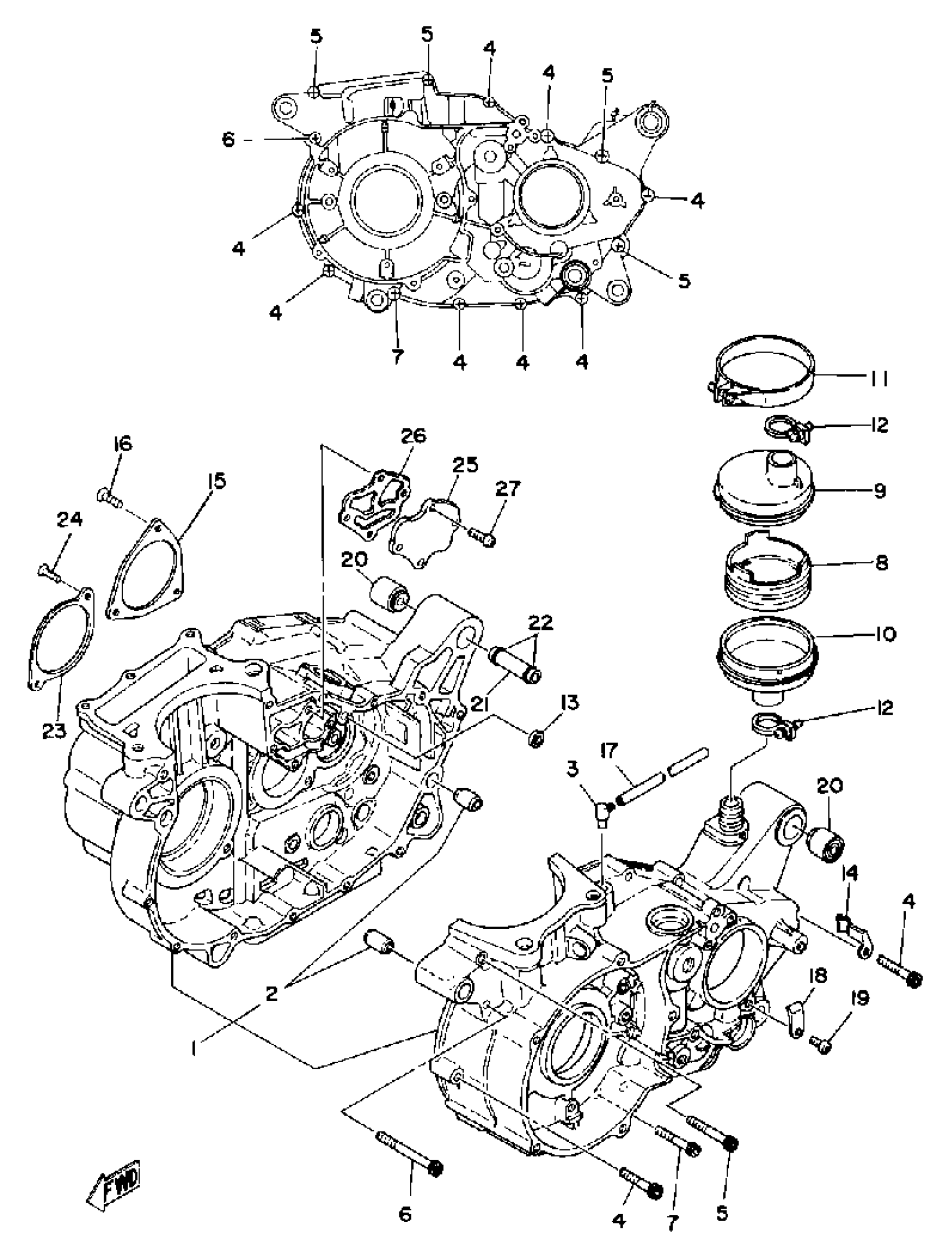

1981 Yamaha XT500 (XT500H) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSEMBLY.

(2Y0-15100-01-00)

1
Out of stock

2

PIN, DOWEL

99530-12016-00

1

$4.12

In stock

3

BREATHER

583-15371-00-00

1
Out of stock

4

BOLT,SOCKET

91317-06035-00

1

$3.47

In stock

5

BOLT,SOCKET

91317-06045-00

1
Out of stock

6

BOLT, SOCKET

91317-06065-00

1
Out of stock

7

BOLT,SOCKET

91317-06055-00

1

$3.57

In stock

8

SEPARATOR, OIL

3HT-15358-00-00

—

$11.34

In stock

9

BREATHER 1

583-15346-00-00

—

$10.71

In stock

10

BREATHER 2

583-15347-00-00

—

$16.35

In stock

11

CLAMP, HOSE (90460-71017)

90460-71129-00

1
Out of stock

12

CLAMP, HOSE (583)

90460-22083-00

1
Out of stock

13

GASKET (583 CRANKCASE)

90430-09121-00

1
Out of stock

14

CLAMP(51Y)

90465-08277-00

—
Out of stock

15

PLATE, BRNG COVER

(363-15381-00-00)

1
Out of stock

16

SCREW, FLAT

98707-05012-00

—
Out of stock

17

HOSE (L1050)

90445-072G8-00

—

$23.46

In stock

18

CLAMP

(90465-05132-00)

1
Out of stock

19

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

20

DAMPER, ENG MOUNT 1

583-15316-00-00

1
Out of stock

21

SPACER, ENG MOUNT

583-15317-01-00

1
Out of stock

22

O-RING (1J7)

93210-11313-00

—

$6.80

In stock

23

PLATE, BEARING COVER

583-15383-00-00

—
Out of stock

24

SCREW, FLAT

98707-06014-00

—
Out of stock

25

COVER, OIL PUMP 2

583-15426-10-00

—
Out of stock

26

GASKET 2

3HT-15466-00-00

—
Out of stock

27

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock
