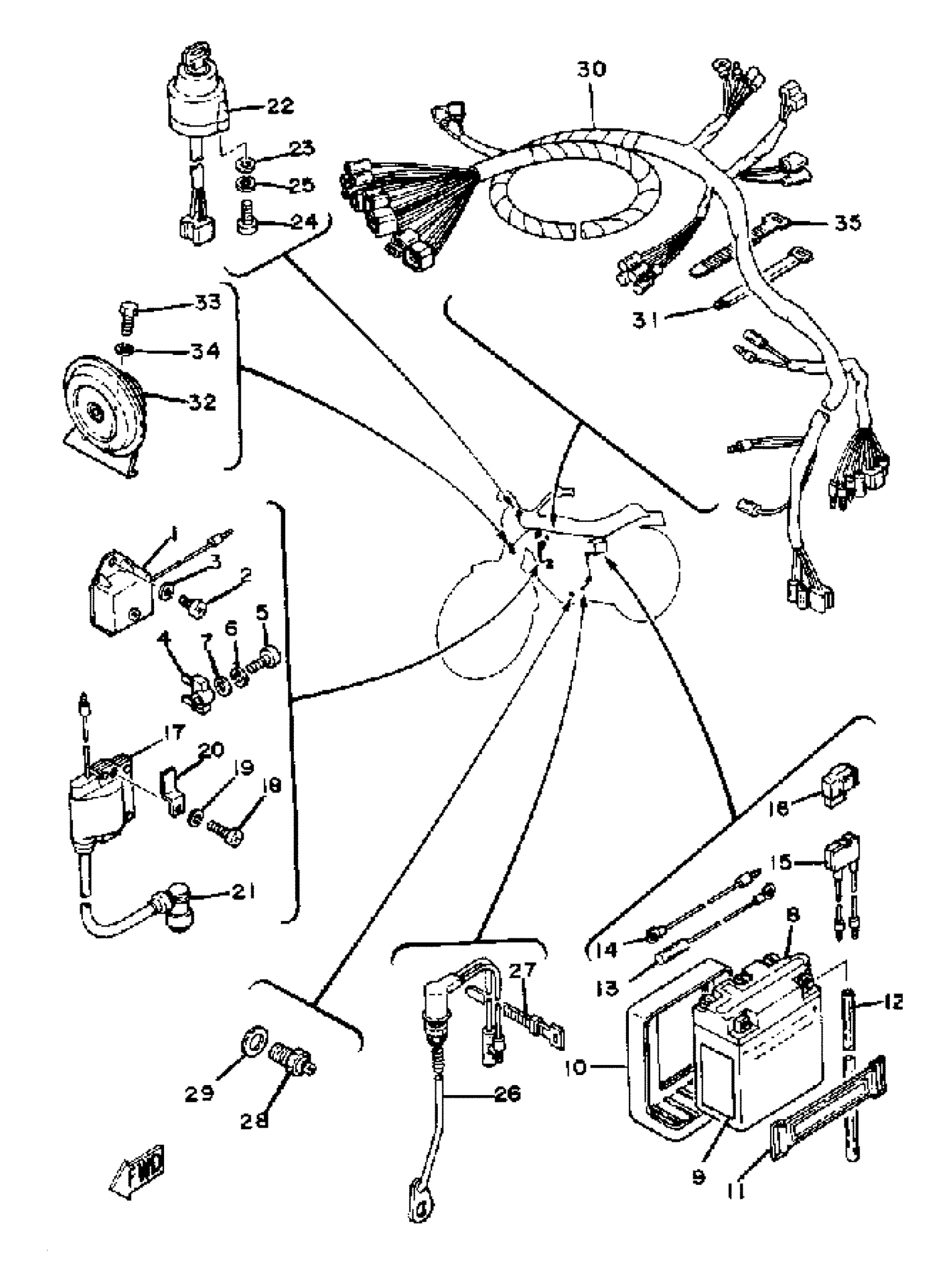

Find the part on the Electrical 1 diagram for your 1981 Yamaha XT250H_1981, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XT250H_1981 Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VOLTAGE REG ASY

443-81910-62-00

1
Out of stock

2

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

RECTIFIRE ASSY

1M1-81970-60-00

1

$58.42

In stock

5

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

6

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

7

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

8

6N6-3B-1 YUASA BATTERY

6N6-3B1Y0-00-00

1
Out of stock

9

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

10

SEAT, BATTERY

3Y1-82122-00-00

1
Out of stock

11

BAND, BATTERY

1E6-82131-00-00

1

$21.34

In stock

12

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

13

WIRE, SUB-LEAD

J43-82318-00-00

1
Out of stock

14

CORD

1H2-83346-00-00

1
Out of stock

15

CIRCUIT BREAKER

3J0-82180-00-00

1
Out of stock

16

COVER, CIRCUIT BREAKER

3J0-82182-00-00

1
Out of stock

17

IGNITION COIL ASSY

355-82310-40-00

—

$182.78

In stock

18

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

19

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

20

CLAMP

(90463-14016-00)

1
Out of stock

21

PLUG CAP ASSY

4BP-82370-01-00

—

$30.96

In stock

22

MAIN SWITCH ASSEMBLY

443-82508-21-00

1
Out of stock

23

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

24

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock

25

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

26

STOP SWITCH ASSEMBLY

3Y1-82530-02-00

1
Out of stock

27

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

28

NEUTRAL SWITCH ASSY

4GY-82540-10-00

—
Out of stock

28

GASKET (5R6)

90430-10171-00

—

$3.17

In stock

30

WIRE HARNESS ASSEMBLY

(3Y1-82590-50-00)

1
Out of stock

31

BAND

341-26397-01-00

1
Out of stock

32

HORN

1N5-83371-20-00

1
Out of stock

33

BOLT (661)

97013-06012-00

—

$4.71

In stock

34

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

35

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
