1972 Yamaha XS2 (XS2) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1972 Yamaha XS2 (XS2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

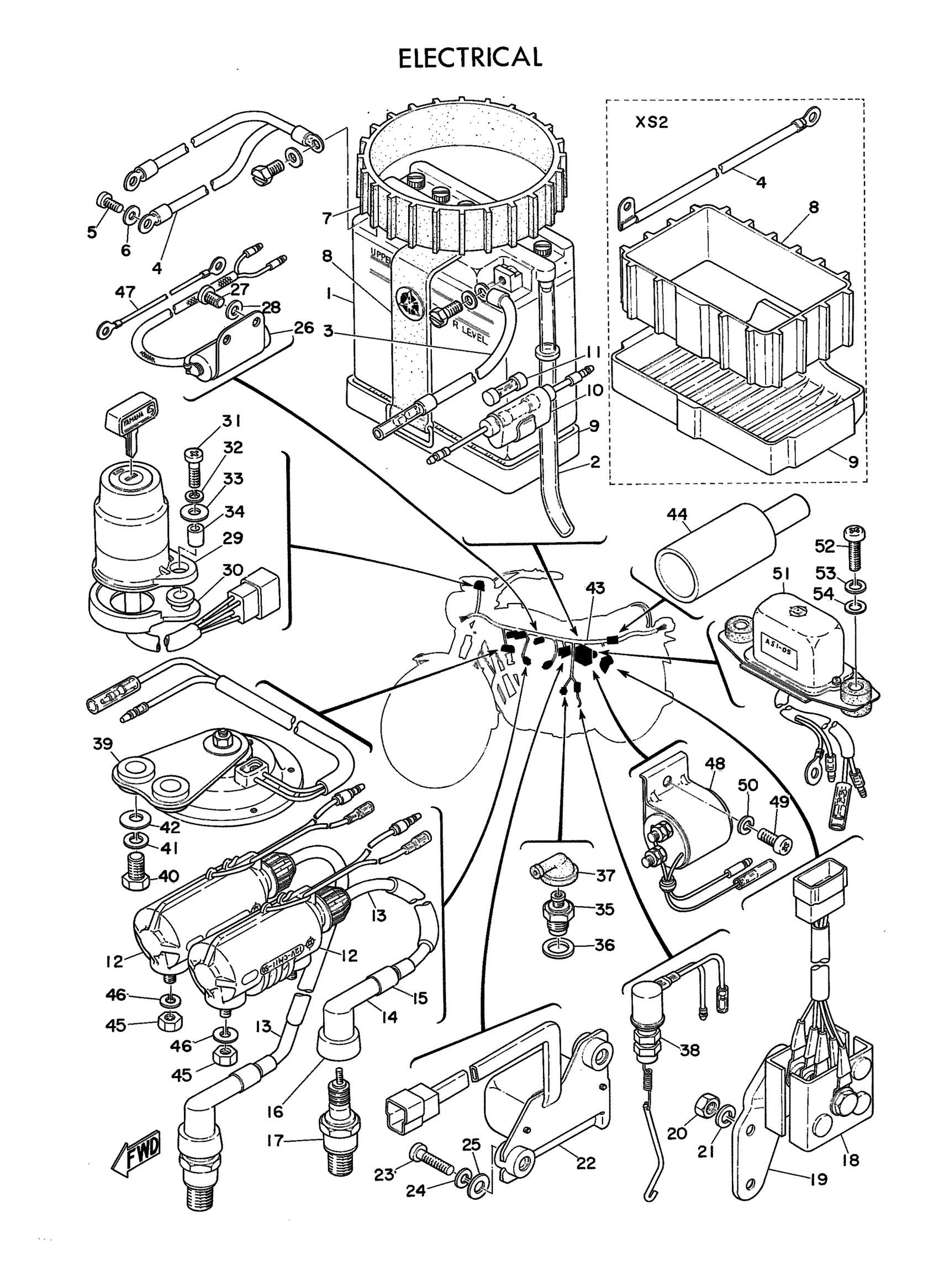

1972 Yamaha XS2 (XS2) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

2

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

3

WIRE, PLUS LEAD

306-82115-00-00

1
Out of stock

4

WIRE, MINUS LEAD

306-82116-00-00

1
Out of stock

5

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

6

WASHER, PLATE (371)

90201-06431-00

1
Out of stock

8

BAND, BATTERY

306-82124-00-00

1
Out of stock

9

SEAT, BATTERY

(306-82122-01-00)

1
Out of stock

10

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

11

FUSE

1A0-82161-00-00

1
Out of stock

12

IGNITION COIL ASSEMBLY

254-82310-60-00

1
Out of stock

13

CORD, HIGH TENSION 1

4X7-82341-00-00

1
Out of stock

14

PLUG CAP ASSY

4BP-82370-01-00

1

$30.96

In stock

15

SEAL, H/TENS CORD

(256-82373-00-00)

1
Out of stock

16

SEAL, PLUG CAP

(256-82372-00-00)

1
Out of stock

17

BR8ES NGK SCREW TOP 4PK

BR8-ES000-00-00

1
Out of stock

18

RECTIFIER ASSEMBLY

256-81970-11-00

1
Out of stock

19

PLATE, RECTIFR FTNG

(256-81975-00-00)

1
Out of stock

20

. NUT

95380-08700-00

1

$3.07

In stock

21

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

22

VOLTAGE REGULATOR ASSEMBLY

1L9-81910-50-00

1
Out of stock

23

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

WASHER, PLATE

90201-06M08-00

1
Out of stock

27

SCREW PAN HEAD

98580-06010-00

1

$6.17

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

29

MAIN SWITCH ASSEMBLY (366-82508-30)

256-82508-31-00

1
Out of stock

30

DAMPER, MAIN SWITCH

(256-82515-00-00)

1
Out of stock

31

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

32

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

33

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

34

COLLAR 451221260000

90387-05285-00

—

$5.91

In stock

35

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

36

GASKET (3JD1)

90430-12207-00

—

$6.77

In stock

37

CAP

168-82542-10-00

1
Out of stock

38

STOP SWITCH ASY

256-82530-09-00

1
Out of stock

39

HORN

366-83371-52-00

1
Out of stock

40

BOLT, HEXAGON

97017-08025-00

—

$7.46

In stock

41

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

42

WASHER, PLATE (4W3)

90201-086A3-00

—

$6.29

In stock

43

WIRE HARNESS ASSEMBLY

306-82590-30-00

1
Out of stock

44

COVER, CONNECTER

(306-82599-00-00)

1
Out of stock

45

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

46

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

47

WIRE, LEAD

256-81615-00-00

1
Out of stock

48

. STARTER RELAY ASSY

8J9-81940-10-00

1
Out of stock

49

SCREW, PAN

98507-06014-00

—

$6.18

In stock

50

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

51

RELAY ASSEMBLY

(306-81950-10-00)

1
Out of stock

52

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

53

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

54

WASHER, PLATE

90201-06M08-00

1
Out of stock
