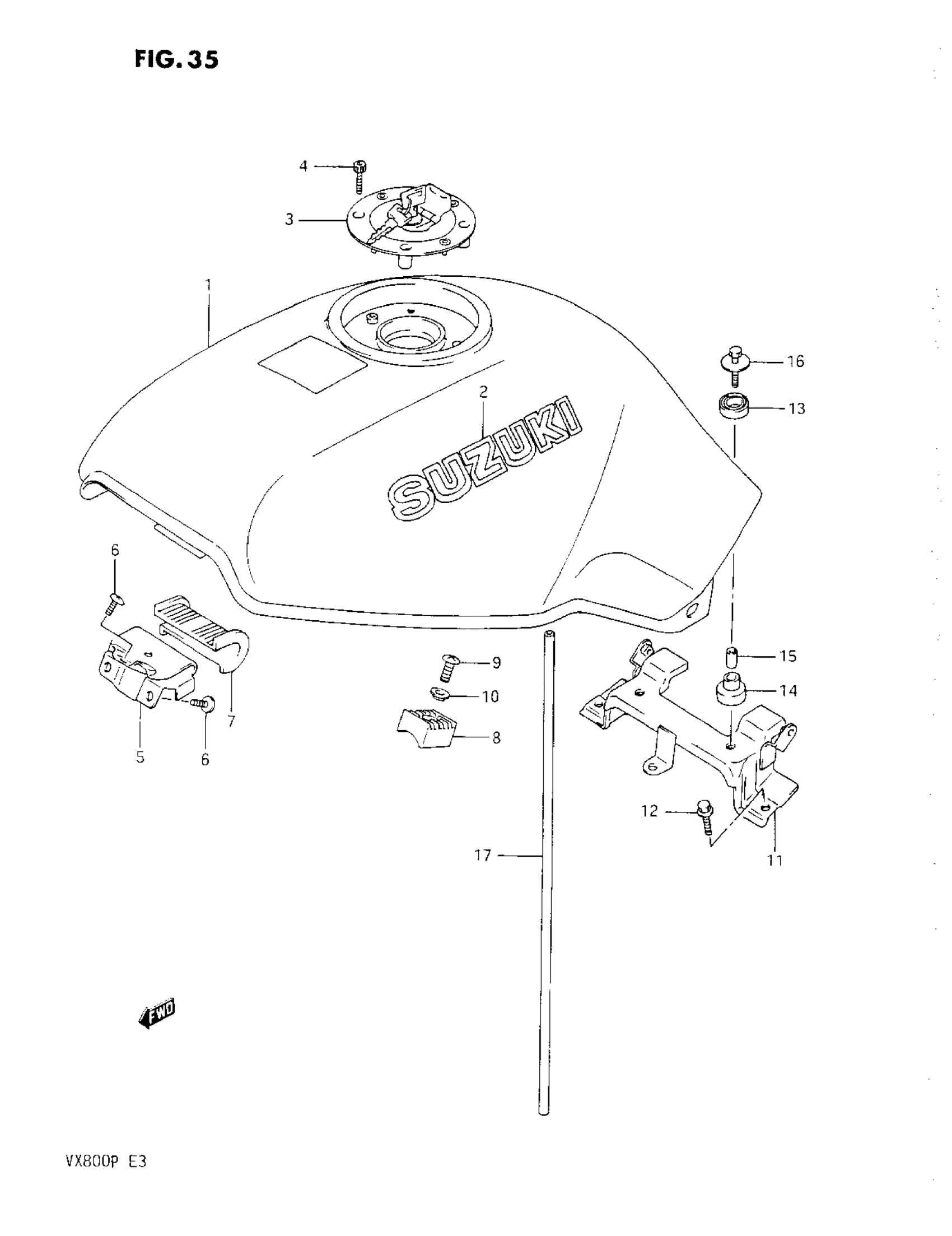

Find the part on the Fuel Tank diagram for your 1993 Suzuki VX800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1993 Suzuki VX800 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NO DESCRIPTION AVAILABLE | MODEL L This part replaces 44100-45C00-24D.

44100-45C10-24D

1
Out of stock

1

TANK ASSY, FUEL (MAROON) | CALIFORNIA ONLY, MODEL L

44100-45C20-24D

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL L This part replaces 44100-45C00-24V.

44100-45C10-24V

1
Out of stock

1

TANK ASSY, FUEL (BLUE) | CALIFORNIA ONLY, MODEL L

44100-45C20-24V

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M This part replaces 44100-45C00-0FP.

44100-45C10-33J

1
Out of stock

1

TANK ASSY, FUEL (SILVER) | CALIFORNIA ONLY, MODEL M

44100-45C20-0FP

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M This part replaces 44100-45C00-19A.

44100-45C10-19A

1
Out of stock

1

NO DESCRIPTION AVAILABLE | CALIFORNIA ONLY, MODLE M This part replaces 44100-45C20-19A.

44110-45C21-Y2D

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M/P This part replaces 44100-45C00-33J.

44100-45C10-33J

1
Out of stock

1

NO DESCRIPTION AVAILABLE | CALIFORNIA ONLY, MODEL M/P This part replaces 44100-45C20-33J.

44110-45C21-Y2D

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL N This part replaces 44100-45C00-1HU.

44100-45C10-1HU

1
Out of stock

1

TANK ASSY, FUEL | MODEL P This part replaces 44100-45C00-22U.

44100-45C10-22U

1
Out of stock

1

NO DESCRIPTION AVAILABLE | CALIFORNIA ONLY, MODEL N This part replaces 44100-45C20-1HU.

44110-45C21-Y2D

1
Out of stock

1

TANK ASSY, FUEL (MAROON) | CALIFORNIA ONLY, MODEL P

44100-45C20-22U

1
Out of stock

2

EMBLEM,FUEL TAN | MODEL L/M/P This part replaces 68111-00A20-0SF.

68111-00A20-0RN

2
Out of stock

2

EMBLEM, FUEL TANK | MODEL N

68111-00A20-1GT

2
Out of stock

3

CAP SET,FUEL TA This part replaces 44201-01831.

44201-01833

1
Out of stock

3

CAP SET, FUEL | CALIFORNIA ONLY This part replaces 44201-01841.

44201-01842

1
Out of stock

4

BOLT

09106-05017

4
Out of stock

5

BRACKET, FRONT

44521-45C00

1
Out of stock

6

STOPPER, CL RLSE CAM SHAFT This part replaces 02142-06104.

02142-0610A

3
Out of stock

7

CUSHION,FUEL TA This part replaces 44511-32C00.

44511-32C02

1
Out of stock

8

CUSHION, SIDE | MODEL L/M This part replaces 44545-45C00.

44545-45C01

2
Out of stock

8

CUSHION, SIDE | MODEL N/P

44545-45C01

2
Out of stock

9

SCREW This part replaces 02142-06166.

02142-0616A

2
Out of stock

10

WASHER

09169-06036

2
Out of stock

11

BRACKET, REAR | MODEL L/M This part replaces 44530-45C01.

44530-45C02

1
Out of stock

11

BRACKET, REAR | MODEL N/P

44530-45C02

1
Out of stock

12

BOLT This part replaces 01517-06167.

01550-06167

2
Out of stock

13

CUSHION, REAR UPPER

09320-14017

2
Out of stock

14

CUSHION, REAR LOWER

09320-10038

2
Out of stock

15

SPACER This part replaces 09180-06072.

09180-06271

2
Out of stock

16

BOLT This part replaces 01517-06306.

01550-0630A

2
Out of stock

17

HOSE,5X10X600 This part replaces 09352-50823-600.

44421-13ER0

1
Out of stock
