2009 Kawasaki Vulcan® 900 Custom Oil Filter Diagram

← All diagrams

Find the part on the Oil Filter diagram for your 2009 Kawasaki Vulcan® 900 Custom, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

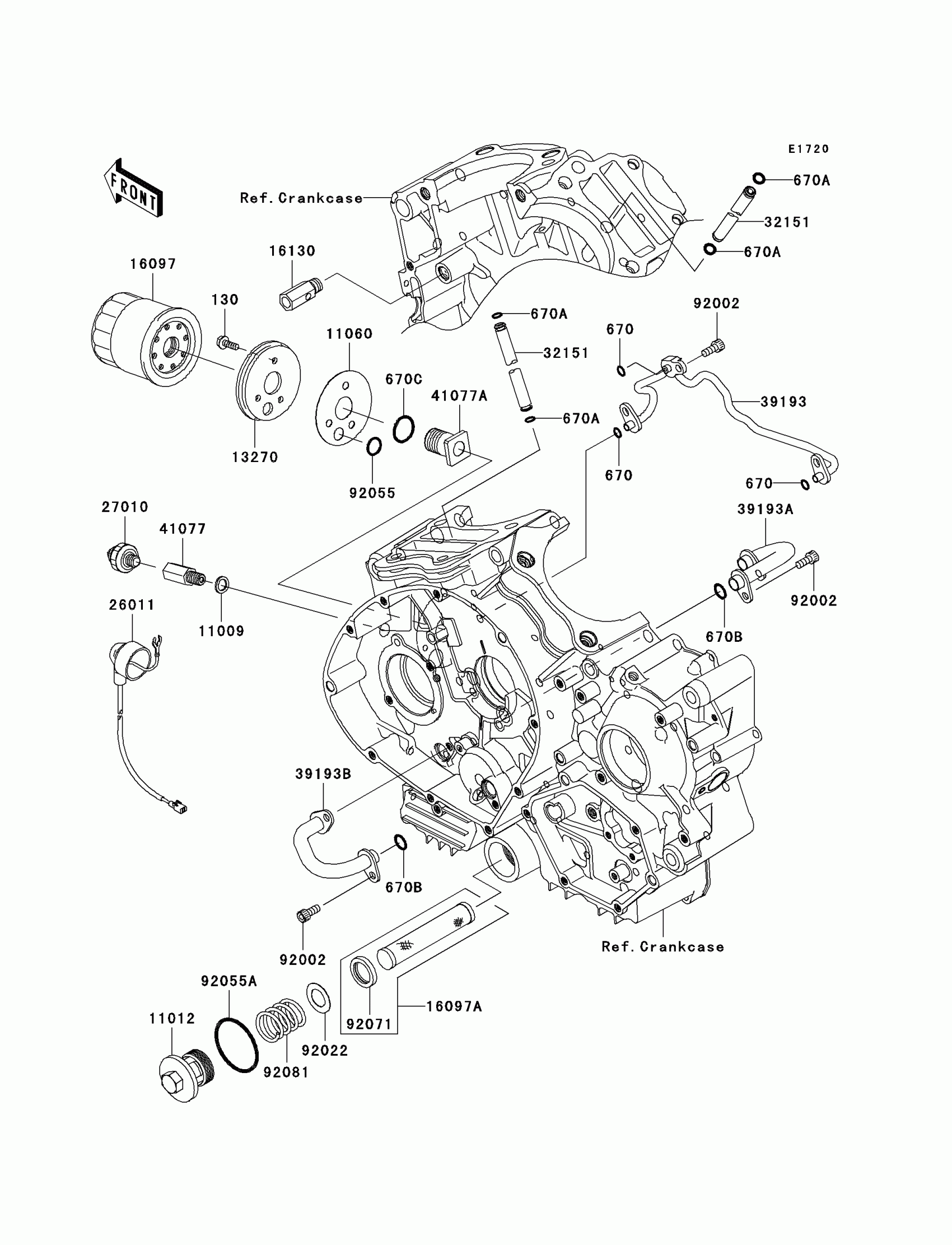

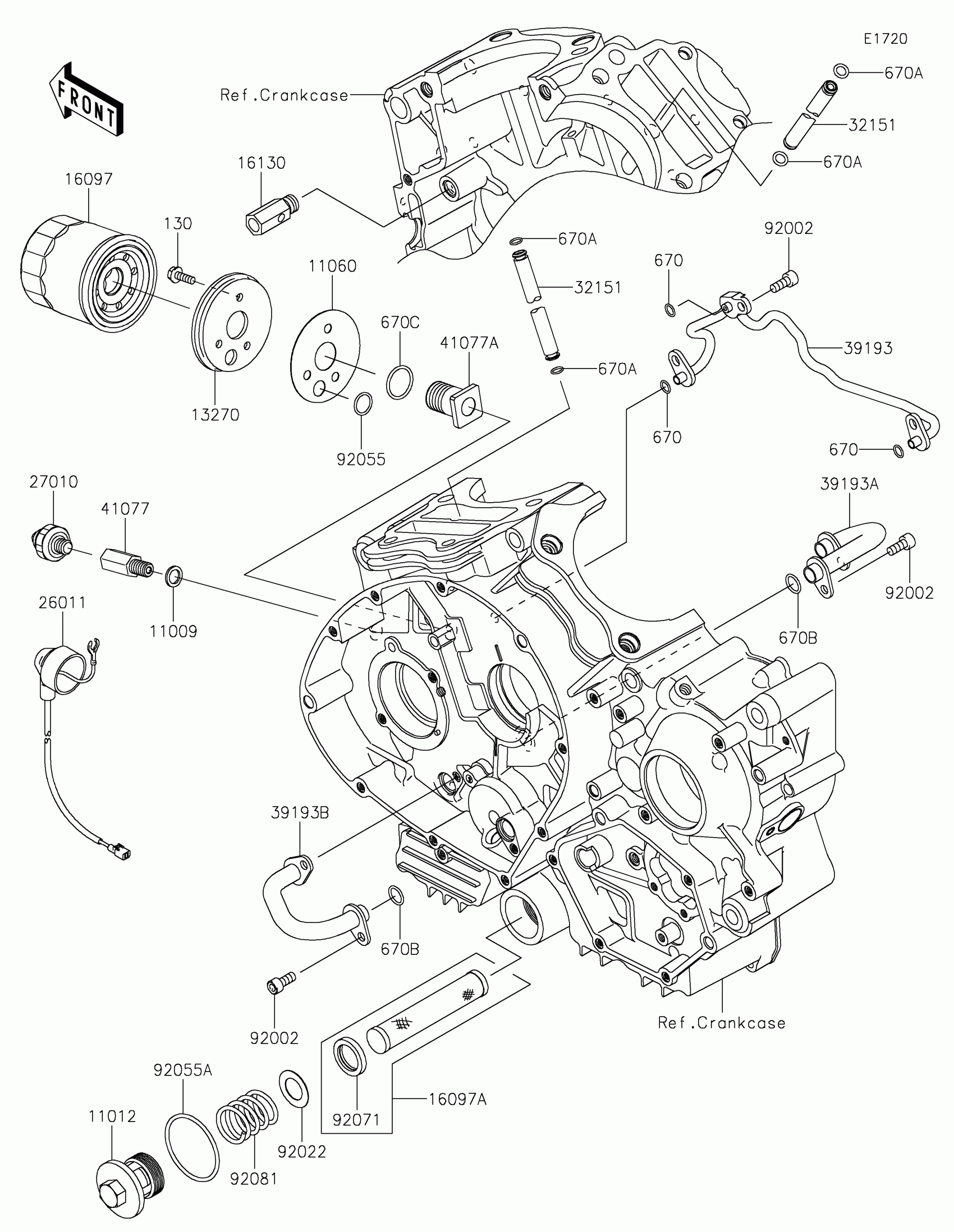

2009 Kawasaki Vulcan® 900 Custom Oil Filter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,5X14

130CA0514

1

$4.46

In stock

670

O RING,6MM

670D1506

1

$1.42

In stock

670A

O RING,7MM

670D1507

1

$1.44

In stock

670B

O RING,12MM

670D2012

1

$2.19

In stock

670C

O RING,20MM

670D2020

1

$4.93

In stock

11009

GASKET,10X14.5X1.5

11009-1105

1

$5.15

In stock

11012

CAP,OIL FILTER

11012-1461

1

$41.03

In stock

11060

GASKET,OIL FILTER

11060-1092

1

$8.31

In stock

13270

PLATE,OIL FILTER

13270-1170

1
Out of stock

16097

FILTER-ASSY-OIL

16097-0004

1
Out of stock

16097A

FILTER-ASSY-OIL

16097-1058

1

$11.38

In stock

16130

VALVE-ASSY-RELIEF

16130-1001

1

$41.95

In stock

26011

WIRE-LEAD

26011-0109

1

$64.91

In stock

27010

SWITCH,OIL PRESSURE

27010-1313

1

$36.57

In stock

32151

PIPE

32151-1895

1

$13.39

In stock

39193

PIPE-OIL

39193-0035

1

$57.81

In stock

39193A

PIPE-OIL

39193-0036

1

$35.80

In stock

39193B

PIPE-OIL

39193-0037

1

$35.80

In stock

41077

1

$40.40

In stock

41077A

ADAPTER

41077-1052

1

$32.48

In stock

92002

BOLT,SOCKET,6X14

92002-1592

1
Out of stock

92022

WASHER,16.5X28X0.5

92022-169

1

$3.97

In stock

92055

RING-O,13.0X1.9

92055-1011

1

$6.06

In stock

92055A

RING-O,35.2X2.4

92055-1358

1

$5.84

In stock

92071

1

$4.34

In stock

92081

SPRING,OIL FILTER

92081-1862

1

$12.36

In stock
