1999 Kawasaki Vulcan 800 Radiator Diagram

← All diagrams

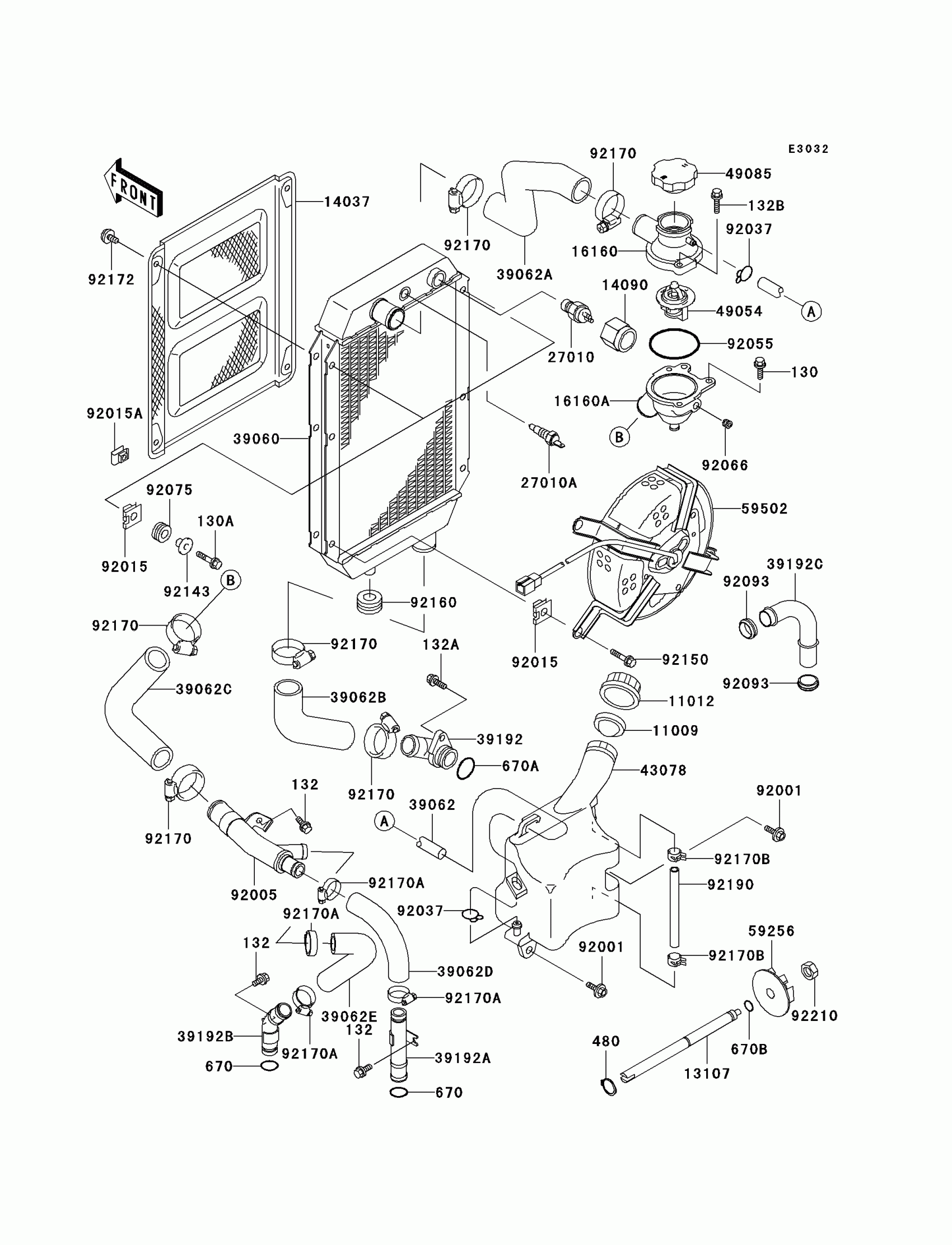

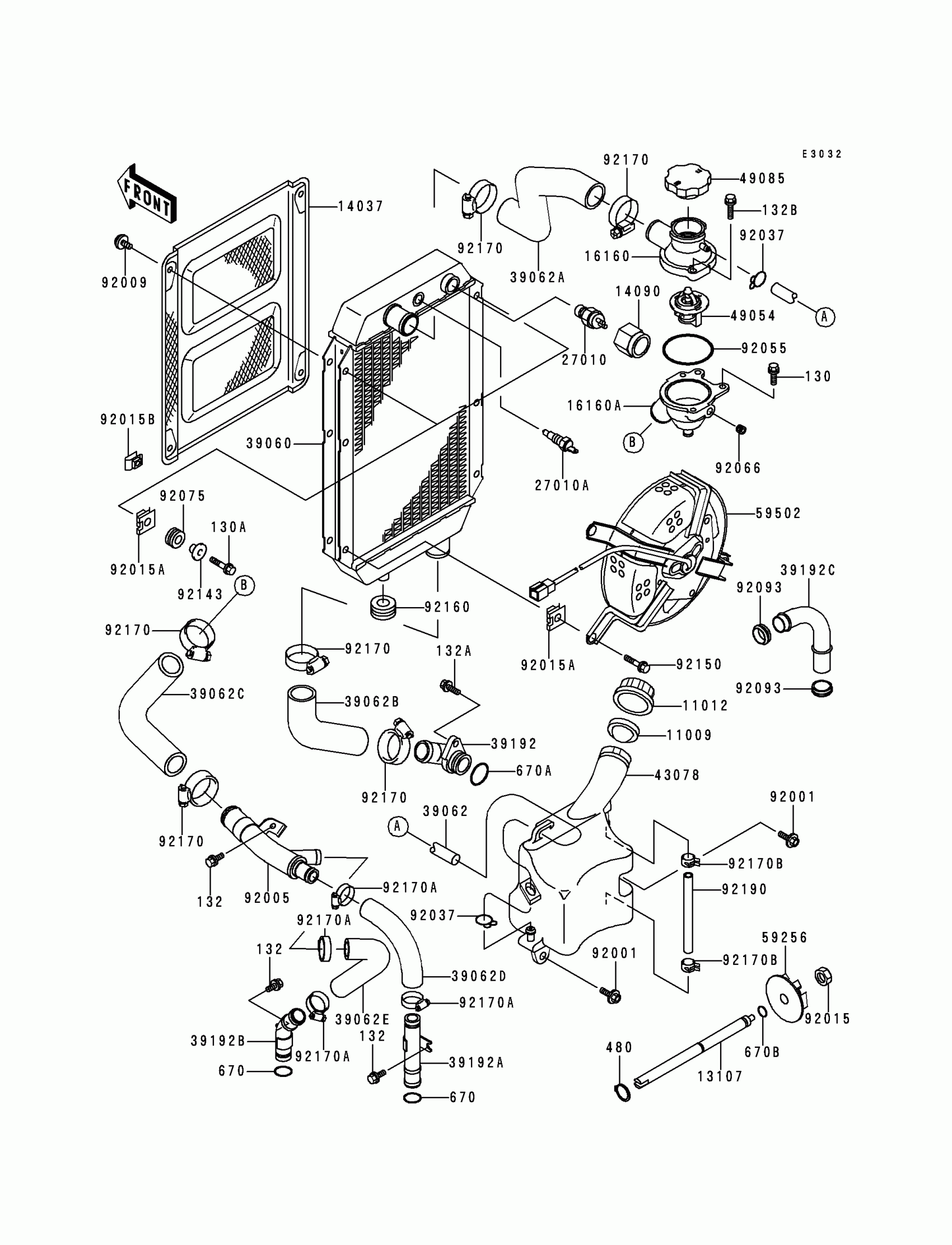

Find the part on the Radiator diagram for your 1999 Kawasaki Vulcan 800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1999 Kawasaki Vulcan 800 Radiator Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$1.25

In stock

11012

CAP

11012-1084

1

$1.31

In stock

13107

SHAFT,IMPELLER

13107-1155

1
Out of stock

14037

SCREEN,RADIATOR

14037-1200

1

$98.73

In stock

14090

COVER,THERMOSTAT

14090-1522

1

$9.47

In stock

16160

BODY,UPP

16160-1152

1

$69.01

In stock

16160A

BODY

16160-1242

1

$74.16

In stock

27010

SWITCH,FAN

27010-1202

1

$91.74

In stock

27010A

SWITCH,WARNING

27010-1305

1

$85.57

In stock

39060

RADIATOR

39060-1132

1

$614.82

In stock

39062

HOSE-COOLING

39062-1124

1

$23.82

In stock

39062A

1

$39.58

In stock

39062B

1

$18.53

In stock

39062C

1

$21.78

In stock

39062D

HOSE-COOLING,HEAD,RR-FITTING

39062-1649

1
Out of stock

39062E

1

$15.88

In stock

39192

PIPE-WATER,INLET

39192-1078

1

$51.97

In stock

39192A

PIPE-WATER,HEAD,RR

39192-1079

1

$31.36

In stock

39192B

PIPE-WATER,HEAD,FR

39192-1080

1

$34.92

In stock

39192C

PIPE-WATER,OUTLET

39192-1106

1
Out of stock

43078

RESERVOIR

43078-1149

1

$64.81

In stock

49054

THERMOSTAT

49054-1067

1
Out of stock

49085

CAP-ASSY-PRESSURE

49085-1067

1

$48.74

In stock

59256

IMPELLER

59256-1058

1

$47.04

In stock

59502

FAN-ASSY

59502-1113

1

$788.30

In stock

92001

BOLT,6X16

92001-1950

1

$3.43

In stock

92005

FITTING

92005-1281

1
Out of stock

92009

SCREW,TAPPING,6MM

92009-1261

1
Out of stock

92015

NUT,LOCK,6MM,BLACK

92015-1191

1
Out of stock

92015A

NUT

92015-1487

1

$3.80

In stock

92015B

NUT,6MM

92015-1758

1

$5.45

In stock

92037

CLAMP,TUBE

92037-147

1

$5.84

In stock

92055

RING-O,53.5X2.6

92055-112

1

$5.25

In stock

92066

PLUG,PT1/8X7

92066-1227

1

$5.15

In stock

92075

DAMPER

92075-1901

1
Out of stock

92093

SEAL

92093-1427

1

$3.69

In stock

92143

COLLAR

92143-1353

1

$6.81

In stock

92150

BOLT,6X12

92150-1186

1

$2.92

In stock

92160

DAMPER

92160-1007

1

$4.37

In stock

92170

CLAMP,COOLING HOSE

92170-1284

1

$6.51

In stock

130

BOLT-FLANGED,6X16,BLACK

130J0616

1
Out of stock

130A

BOLT-FLANGED,6X25

130J0625

1
Out of stock

132

BOLT-FLANGED-SMALL,6X12

132J0612

1
Out of stock

132A

BOLT-FLANGED-SMALL,6X18

132J0618

1
Out of stock

132B

BOLT-FLANGED-SMALL,6X20

132J0620

1
Out of stock

480

1

$0.67

In stock

670

O RING,14MM

670B2014

1

$1.08

In stock

670A

O RING,21MM

670B2021

1

$3.72

In stock

670B

O RING,9MM

670D1509

1

$3.72

In stock

92170A

CLAMP,COOLING HOSE

92170-1285

1

$19.45

In stock

92170B

CLAMP

92170-1493

1

$3.97

In stock

92190

TUBE,7X10X106

92190-1603

1

$3.92

In stock
