1999 Kawasaki Vulcan 800 Cylinder Head Diagram

← All diagrams

Find the part on the Cylinder Head diagram for your 1999 Kawasaki Vulcan 800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

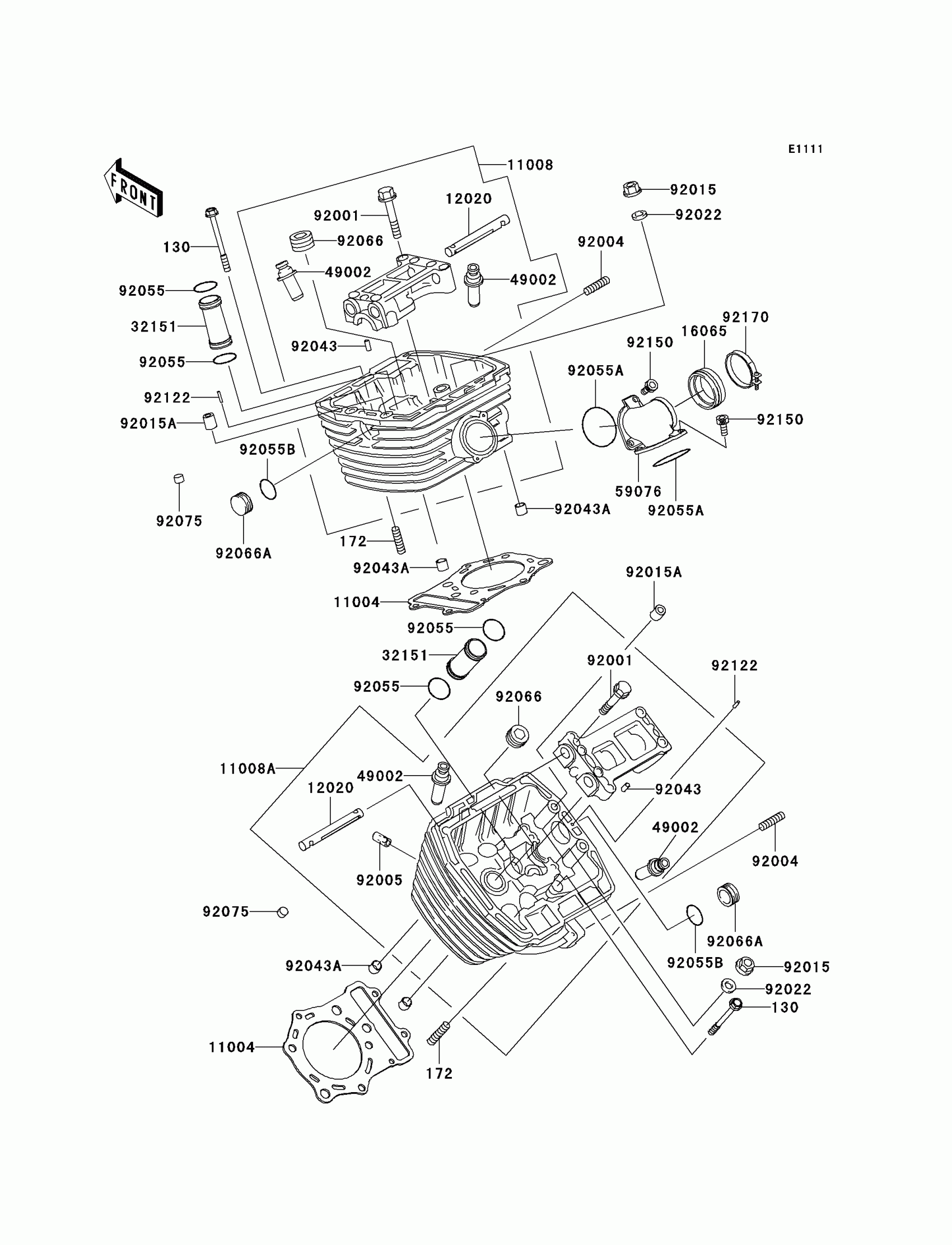

1999 Kawasaki Vulcan 800 Cylinder Head Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,6X65

130S0665

1
Out of stock

172

BOLT-STUD,8X25

172G0825

1

$2.56

In stock

11004

GASKET-HEAD

11004-1310

1

$45.17

In stock

11008

1

$1,430.14

In stock

11008A

1

$1,430.14

In stock

12020

SHAFT-ROCKER

12020-1070

1

$40.90

In stock

16065

HOLDER-CARBURETOR

16065-1308

1

$40.69

In stock

32151

PIPE,PLUG

32151-1893

1

$22.39

In stock

49002

GUIDE-VALVE

49002-1097

—

$24.53

In stock

59076

MANIFOLD-INTAKE

59076-1102

1

$94.45

In stock

92001

BOLT,FLANGED,8X58

92001-1005

1

$7.24

In stock

92004

STUD,8X22

92004-1217

1
Out of stock

92005

FITTING,BREATHER PIPE

92005-1061

1
Out of stock

92015

NUT,FLANGED,10MM

92015-077

1
Out of stock

92015A

NUT

92015-1923

1

$9.03

In stock

92022

WASHER,10.5X20X1.6

92022-1591

1

$3.88

In stock

92043

PIN,6.2X8X14

92043-1263

1

$0.49

In stock

92043A

PIN,11X14X12.3

92043-1266

1

$1.00

In stock

92055

RING-O,27.7X1.9

92055-1272

1

$4.37

In stock

92055A

RING-O,44.7X2.4

92055-1279

1

$5.84

In stock

92055B

RING-O,ID=24.5

92055-1459

1

$3.75

In stock

92066

PLUG,PT1/2X12.5

92066-1253

1

$8.75

In stock

92066A

PLUG,CAM HOLE

92066-1462

1

$7.79

In stock

92075

DAMPER

92075-182

1

$4.00

In stock

92122

ROLLER,3X15.8

92122-1126

1

$3.53

In stock

92150

BOLT,SOCKET,6X20

92150-1880

1

$3.56

In stock

92170

CLAMP

92170-1632

1
Out of stock
