1997 Kawasaki Vulcan 1500 Classic Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 1997 Kawasaki Vulcan 1500 Classic, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

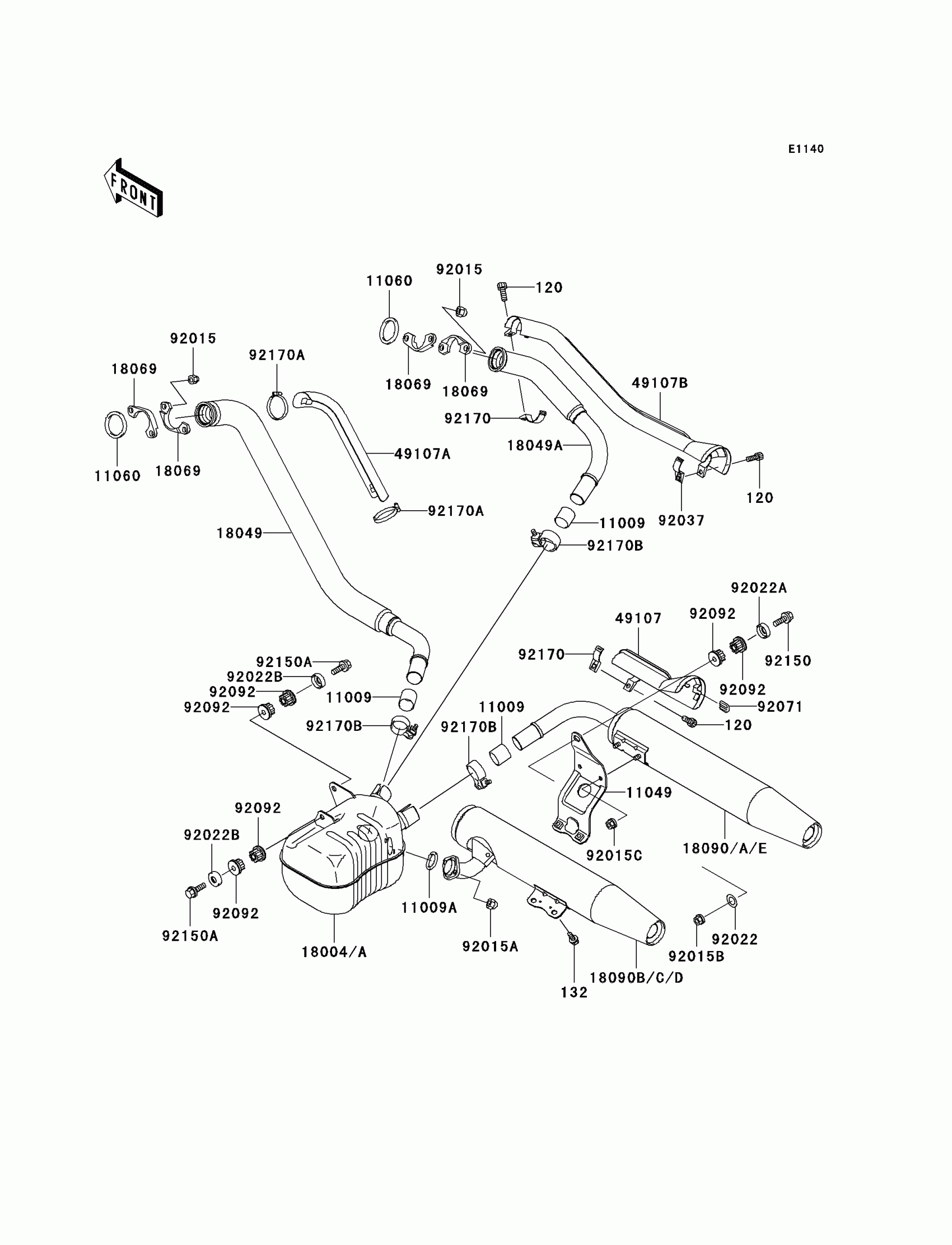

1997 Kawasaki Vulcan 1500 Classic Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,MUFFLER CONNECTING

11009-1865

1
Out of stock

11009A

1

$6.39

In stock

11049

BRACKET,MUFFLER

11049-1540

1

$39.62

In stock

11060

GASKET,EXHAUST PIPE

11060-1119

1

$7.60

In stock

18004A

CHAMBER-PREMUFFLER

18004-1080

1

$844.82

In stock

18049

PIPE-EXHAUST,FR

18049-1887

1

$489.62

In stock

18049A

PIPE-EXHAUST,RR

18049-1888

1

$251.14

In stock

18069

HOLDER-EXHAUST PIPE

18069-1138

1

$34.65

In stock

18090D

BODY-COMP-MUFFLER,FR,LWR

18090-1603

1
Out of stock

18090E

BODY-COMP-MUFFLER,RR,UPP

18090-1604

1
Out of stock

49107

COVER-EXHAUST PIPE,MUFFLER,RH

49107-1103

1
Out of stock

49107A

COVER-EXHAUST PIPE

49107-1115

1

$173.19

In stock

49107B

1

$229.75

In stock

92015

NUT,CAP,8MM

92015-1371

1

$3.97

In stock

92015A

NUT,8MM

92015-1402

1

$3.72

In stock

92015B

NUT,10MM

92015-1649

1

$3.95

In stock

92015C

NUT,8MM

92015-1936

1
Out of stock

92022

WASHER,10.5X26X2.3

92022-044

1

$3.12

In stock

92022A

WASHER,CUP TYPE

92022-1270

1

$13.85

In stock

92022B

1

$7.42

In stock

92037

CLAMP,EXHAUST PIPE COVER

92037-1613

1
Out of stock

92071

GROMMET

92071-1226

1

$5.11

In stock

92092

1

$13.70

In stock

92150

BOLT,FLANGED,10X57

92150-1227

1

$6.82

In stock

92150A

BOLT,10X55

92150-1749

1

$7.56

In stock

92170

CLAMP

92170-1645

1
Out of stock

92170A

CLAMP

92170-1710

1

$9.73

In stock

92170B

CLAMP

92170-1928

1

$23.59

In stock

120

BOLT-SOCKET,6X20

120Z0620

1
Out of stock

132

BOLT-FLANGED-SMALL,8X14

132E0814

1
Out of stock
