1997 Kawasaki Vulcan 1500 Classic Gasket KIT Diagram

← All diagrams

Find the part on the Gasket KIT diagram for your 1997 Kawasaki Vulcan 1500 Classic, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

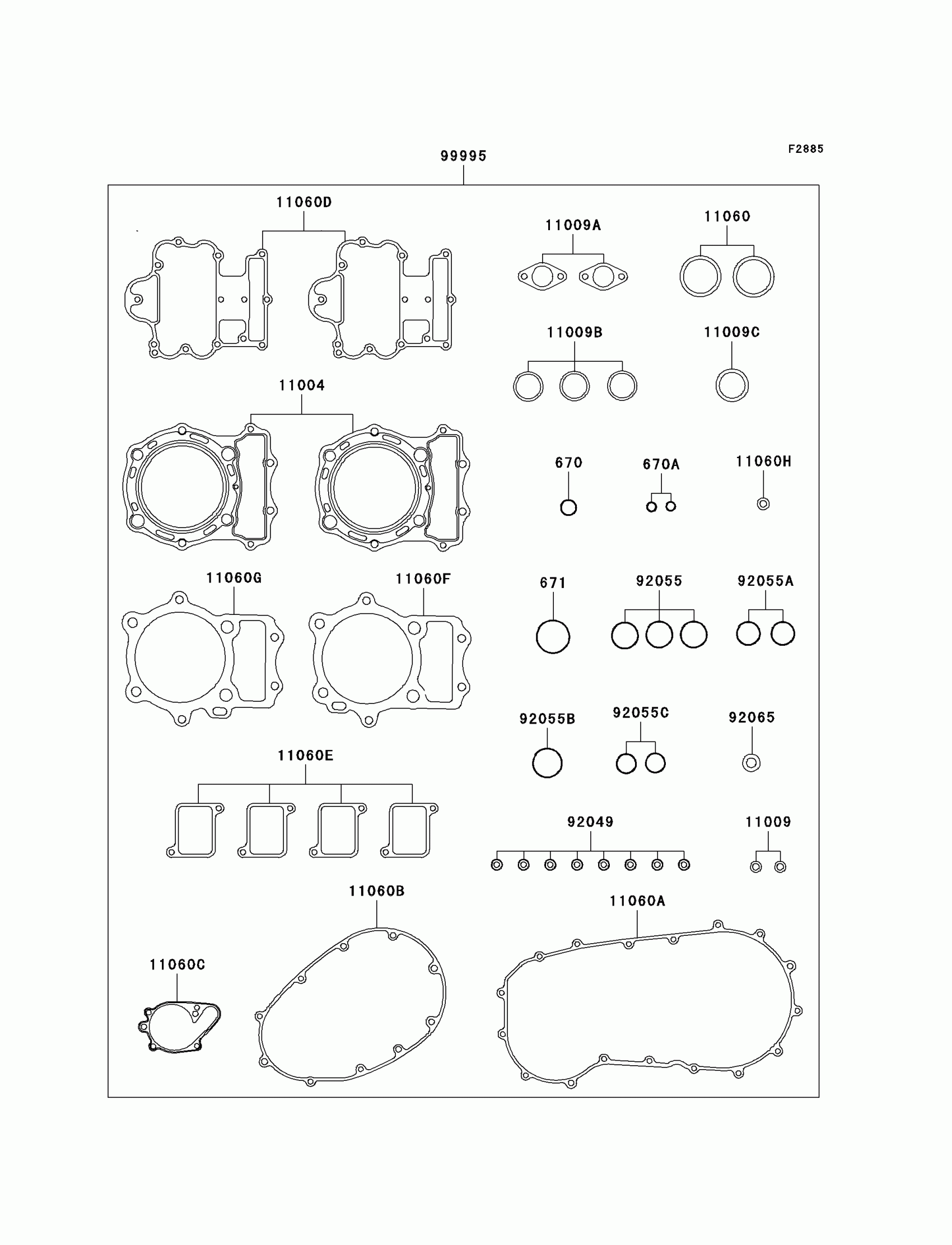

1997 Kawasaki Vulcan 1500 Classic Gasket KIT Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

670

O RING,18MM

670B2018

1

$1.25

In stock

670A

O RING,10MM

670D2010

1

$1.63

In stock

671

O RING,40MM

671B2540

1

$4.93

In stock

11004

GASKET-HEAD

11004-1317

1
Out of stock

11009

GASKET,8.2X14X1.0

11009-1344

1

$2.44

In stock

11009A

GASKET,TENSIONER

11009-1858

1

$3.66

In stock

11009B

GASKET,MUFFLER CONNECTING

11009-1865

1
Out of stock

11009C

1

$6.39

In stock

11060

GASKET,EXHAUST PIPE

11060-1119

1

$7.60

In stock

11060A

GASKET,CLUTCH COVER

11060-1121

1

$39.46

In stock

11060B

GASKET,GENERATOR

11060-1122

1

$29.75

In stock

11060C

GASKET,WATER PUMP COVER

11060-1124

1
Out of stock

11060D

GASKET,ROCKER CASE COVER

11060-1732

1
Out of stock

11060E

GASKET,REED VALVE CAP

11060-1733

1
Out of stock

11060F

GASKET,CYLINDER BASE,FR

11060-1737

1
Out of stock

11060G

GASKET,CYLINDER BASE,RR

11060-1738

1
Out of stock

11060H

GASKET,PIPE JOINT

11060-1739

1

$2.66

In stock

92049

SEAL-OIL,RV37129.5

92049-016

1
Out of stock

92055

RING-O,31.5X2.6

92055-049

1

$3.43

In stock

92055A

RING-O,27.7X1.9

92055-1272

1

$4.37

In stock

92055B

RING-O,35.2X2.4

92055-1358

1

$5.84

In stock

92055C

RING-O,23.3X1.9

92055-1555

1

$2.27

In stock

92065

GASKET,12X22X2

92065-097

1

$0.76

In stock

99995

GASKET-SET,VN1500D

99995-1393

1

$441.75

In stock
