1986 Kawasaki Voyager Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1986 Kawasaki Voyager, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

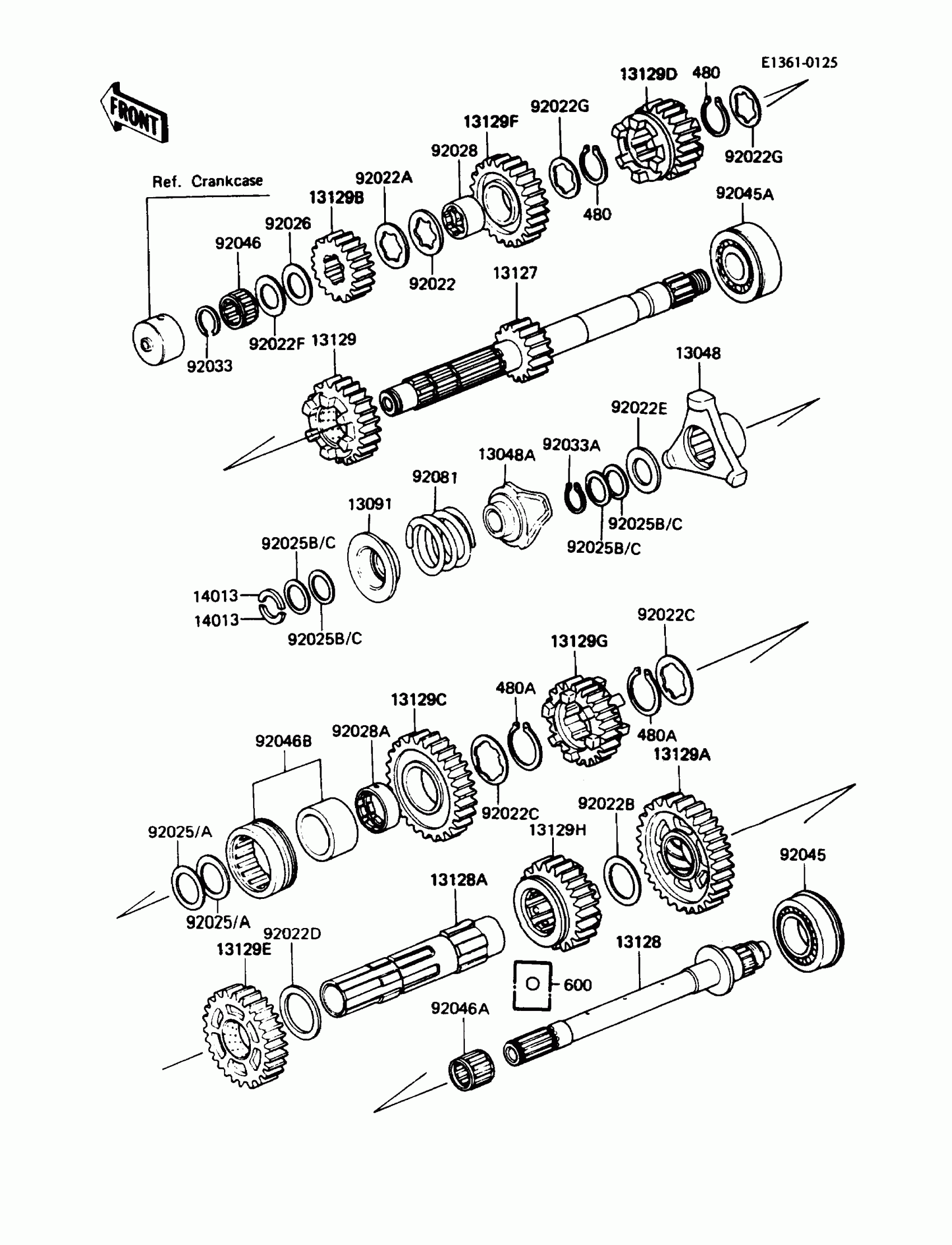

1986 Kawasaki Voyager Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13048

CAM-DAMPER,FOLLOWER

13048-1010

1
Out of stock

13048A

CAM-DAMPER

13048-1011

1
Out of stock

13091

HOLDER,SPRING

13091-1091

1
Out of stock

13127

SHAFT-TRANSMISSION INPUT,16T

13127-1113

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1050

1
Out of stock

13128A

SHAFT,OUTPUT,OUTER

13128-1109

1
Out of stock

13129

GEAR,INPUT 4TH,27T

13129-1098

1
Out of stock

13129A

GEAR,OUTPUT LOW,41T

13129-1426

1
Out of stock

13129B

GEAR,INPUT 2ND,20T

13129-1427

1
Out of stock

13129C

GEAR,OUTPUT 2ND,36T

13129-1428

1
Out of stock

13129D

GEAR,INPUT 3RD,24T

13129-1429

1
Out of stock

13129E

GEAR,OUTPUT 3RD,33T

13129-1430

1
Out of stock

13129F

GEAR,INPUT TOP,29T

13129-1592

1
Out of stock

13129G

GEAR,OUTPUT TOP,27T

13129-1593

1
Out of stock

13129H

GEAR,OUTPUT 4TH,30T

13129-1594

1
Out of stock

14013

RING-POSITION

14013-1001

1
Out of stock

92022

1

$9.10

In stock

92022A

WASHER,CLAW,29X38X1

92022-1099

1

$5.14

In stock

92022B

WASHER,34.3X44X1

92022-1100

1

$4.59

In stock

92022C

1

$5.14

In stock

92022D

WASHER,36.3X46X2

92022-1102

1

$5.27

In stock

92022E

WASHER,23.2X38X3

92022-1103

1

$9.10

In stock

92022F

WASHER,22.3X35X1.6

92022-212

1
Out of stock

92022G

WASHER,TOOTHED,26X35.5X1.5

92024-042

1
Out of stock

92025

SHIM,34.3X42X0.1

92025-1002

—
Out of stock

92025A

SHIM,34.3X42X0.3

92025-1003

—
Out of stock

92025B

SHIM,23.3X30.7X0.1

92025-1004

—
Out of stock

92025C

SHIM,23.3X30.7X0.3

92025-1005

—
Out of stock

92026

SPACER,22X35.5X1.0

92026-1020

1

$4.61

In stock

92028

1

$19.81

In stock

92028A

1

$28.61

In stock

92033

1

$3.94

In stock

92033A

RING-SNAP,22.8MM

92033-1021

1

$3.88

In stock

92045

BEARING-BALL,#3206

92045-1018

1

$86.57

In stock

92045A

1

$135.50

In stock

92046

1

$18.28

In stock

92046A

1

$21.15

In stock

92046B

BEARING-NEEDLE,TR1-346226E02

92046-1119

1
Out of stock

92081

SPRING,DAMPER

92081-1286

1

$55.24

In stock

480

1

$3.73

In stock

480A

CIRCLIP-TYPE-C,36MM

480J3600

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock
