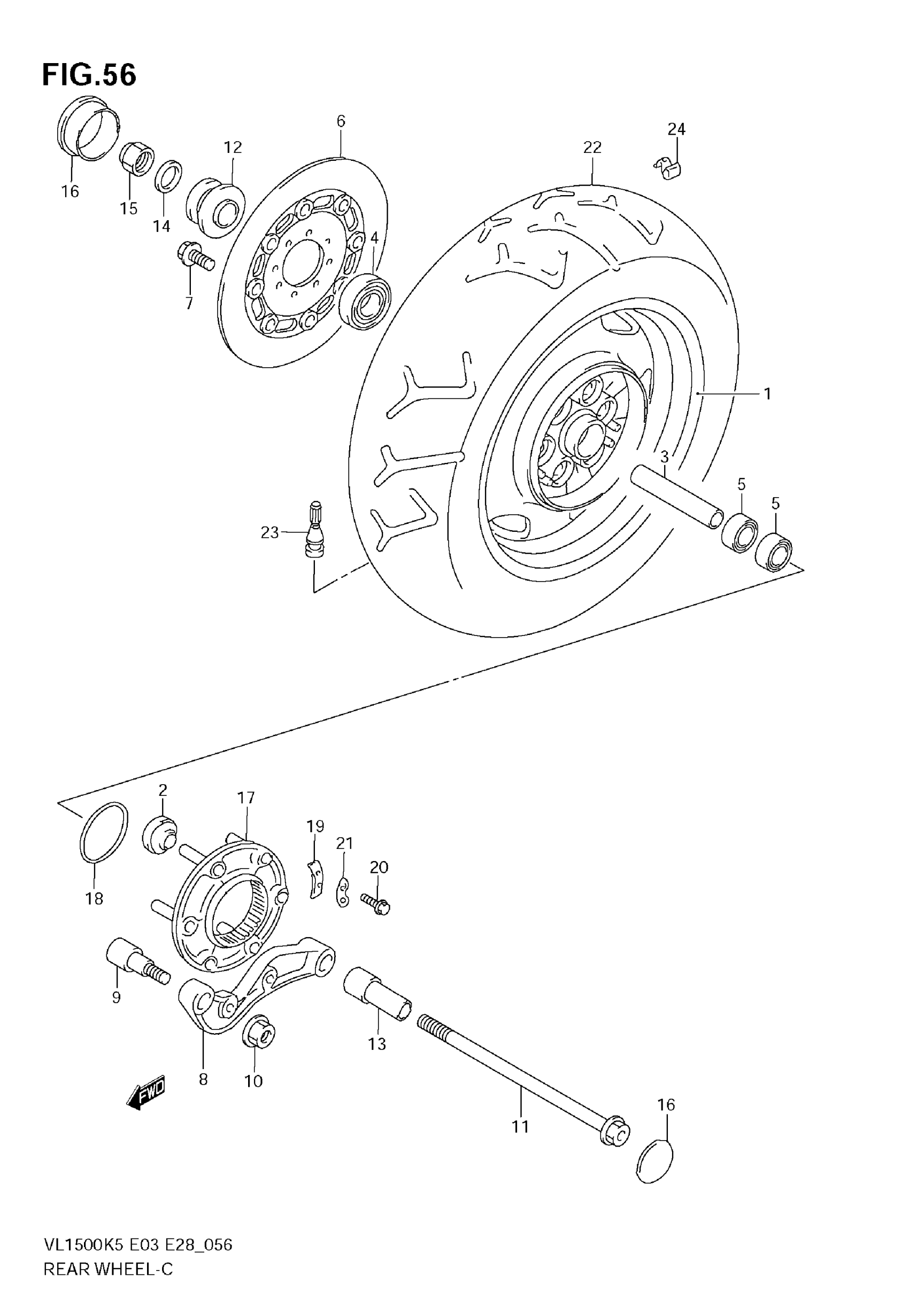

Find the part on the Rear Wheel diagram for your 2009 Suzuki VL1500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Suzuki VL1500 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

WHEEL SET, REAR (MT5.00X15) (SILVER) | Includes Item(s) 2

64100-10830-YAA

1
Out of stock

2

BUSHING (12X41X34)

09319-12019

6
Out of stock

3

SPACER (20.8X27.2X124)

09180-20112

1
Out of stock

4

BEARING, RH

08133-62047

1
Out of stock

5

BEARING, LH (20X47X14)

09262-20042

2
Out of stock

6

DISC,REAR BRAKE This part replaces 69210-10F22.

69210-10F23

1
Out of stock

7

BOLT, DISC (8X33)

09106-08148

6
Out of stock

8

BRACKET, REAR CALIPER

69721-10F01

1
Out of stock

9

PIN, BRACKET

64241-10F00

1
Out of stock

10

NUT

08319-3112B

1
Out of stock

11

AXLE, REAR

64711-10F00

1
Out of stock

12

SPACER, AXLE RH

64740-10F00

1
Out of stock

13

SPACER, AXLE LH

64772-10F00

1
Out of stock

14

WASHER | MODEL K5/K6/K7 This part replaces 08322-01183.

08322-0118B

1
Out of stock

14

WASHER | MODEL K8

08322-0118B

1
Out of stock

15

NUT

09159-18004

1
Out of stock

16

CAP, REAR AXLE

64792-38B00

2
Out of stock

17

JOINT ASSY, REAR HUB

64680-24A00

1
Out of stock

18

O RING (D:2.1,ID:65.0)

09280-65003

1
Out of stock

19

WASHER, THRUST

64677-45110

3
Out of stock

20

BOLT (6X16)

09119-06049

6
Out of stock

21

WASHER

09169-06030

3
Out of stock

22

TIRE, REAR (180/70-15M/C 76H) (BRIDGESTONE) | VL1500

65110-10F00

1
Out of stock

22

TIRE, REAR (180/70-15M/C 76H) (BRIDGESTONE) | VL1500T

65110-10F10

1
Out of stock

23

VALVE ASSY, WHEEL RIM TR412

43130-24A00

1
Out of stock

24

BALANCER, WHEEL NO.1

43222-73H10

1
Out of stock

24

BALANCER, WHEEL NO.2

43224-73H10

1
Out of stock

24

BALANCER, WHEEL NO.3

43226-73H10

1
Out of stock
