2020 Kawasaki Teryx KRX® 1000 Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2020 Kawasaki Teryx KRX® 1000, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

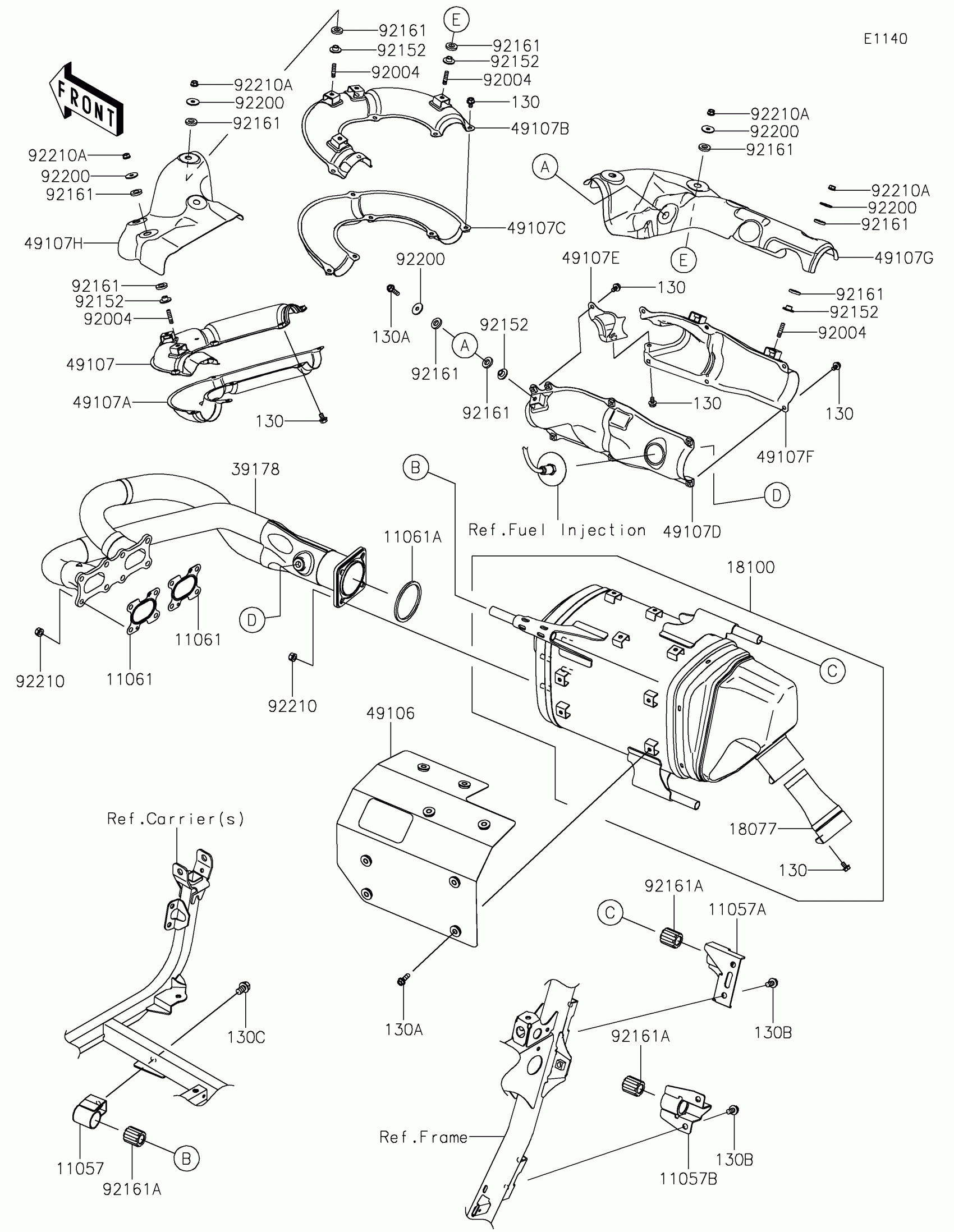

2020 Kawasaki Teryx KRX® 1000 Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

1

$22.54

In stock

11057A

1

$27.25

In stock

11057B

1

$28.95

In stock

11061

1

$8.76

In stock

11061A

1

$9.60

In stock

18077

ARRESTER-SPARK

18077-0045

1

$99.61

In stock

18100

BODY-ASSY-MUFFLER

18100-0605

1

$829.08

In stock

39178

1

$1,168.83

In stock

49106

COVER-MUFFLER

49106-0847

1

$201.06

In stock

49107

1

$75.16

In stock

49107A

1

$33.09

In stock

49107B

1

$104.25

In stock

49107C

1

$39.85

In stock

49107D

1

$69.30

In stock

49107E

COVER-EXHAUST PIPE

49107-0820

1

$15.44

In stock

49107F

1

$107.62

In stock

49107G

COVER-EXHAUST PIPE

49107-0829

1

$269.42

In stock

49107H

COVER-EXHAUST PIPE

49107-0836

1

$226.22

In stock

92004

STUD,6X18

92004-0799

1

$1.10

In stock

92152

COLLAR

92152-0423

1

$3.11

In stock

92161

DAMPER

92161-0319

1

$3.11

In stock

92161A

DAMPER

92161-2274

1

$3.26

In stock

92200

WASHER,6.5X22X1.6

92200-2324

1

$1.93

In stock

92210

NUT,8MM

92210-1242

1
Out of stock

92210A

NUT,6MM

92210-1787

1

$0.93

In stock

130

BOLT-FLANGED,6X10

130BD0610

1

$3.24

In stock

130A

BOLT-FLANGED,6X20

130BD0620

1

$2.96

In stock

130B

BOLT-FLANGED,8X16

130CA0816

1

$2.05

In stock

130C

BOLT-FLANGED,10X16

130CA1016

1

$2.68

In stock
