1985 Kawasaki Ninja® Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 1985 Kawasaki Ninja®, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

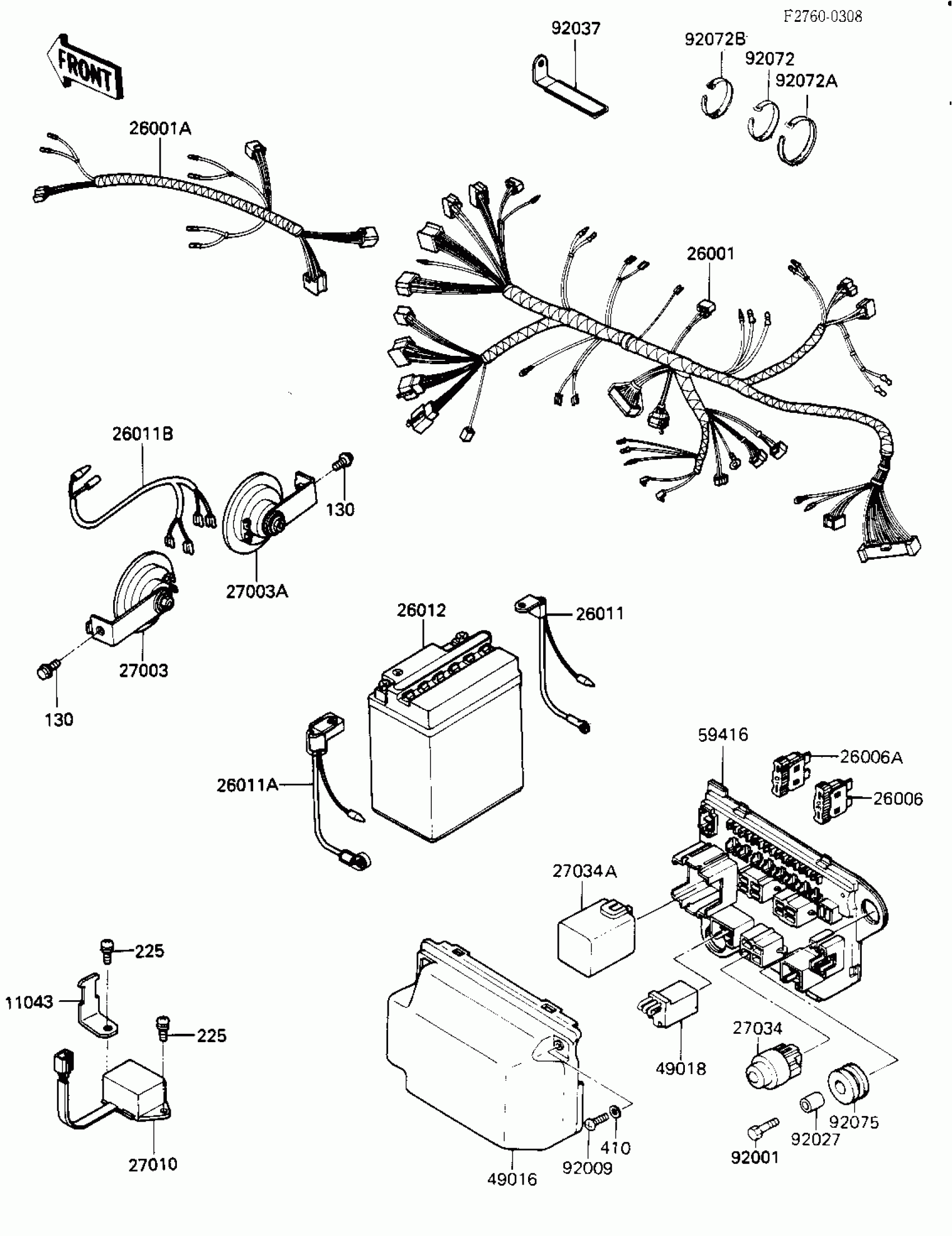

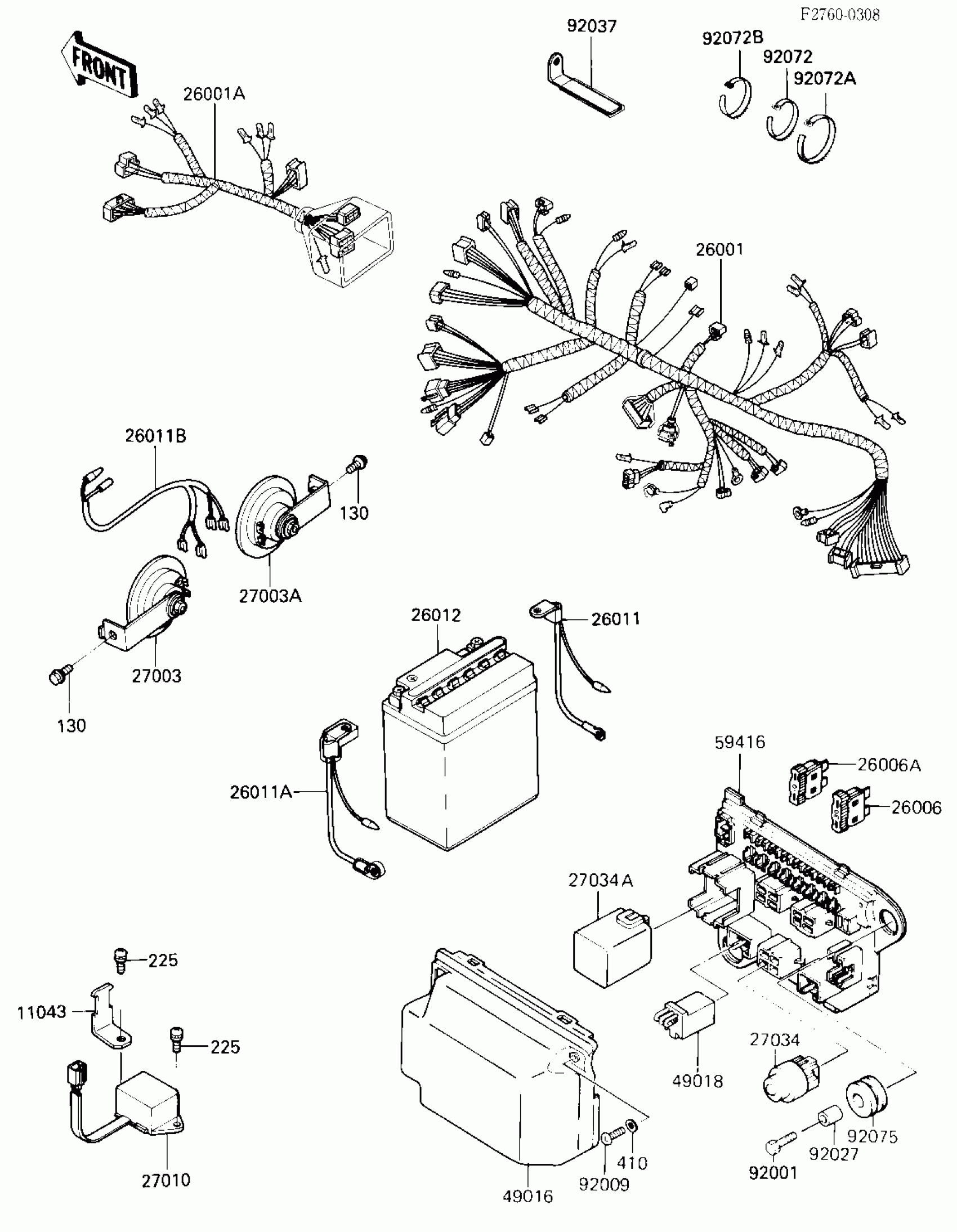

1985 Kawasaki Ninja® Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11043

BRACKET

11043-1811

1
Out of stock

26001

HARNESS,MAIN

26001-1740

1
Out of stock

26001A

HARNESS,FRONT

26001-1741

1
Out of stock

26006

1

$4.39

In stock

26006A

FUSE,BLADE,10A,RED

26006-1007

1

$3.94

In stock

26011

1

$35.92

In stock

26011A

WIRE-LEAD,BATTERY(+)

26011-1270

1
Out of stock

26011B

WIRE-LEAD

26011-1274

1
Out of stock

26012

YUA BAT YB14L-A2

26012-1008

1

$84.21

In stock

27003

HORN,LH

27003-1205

1
Out of stock

27003A

HORN,RH

27003-1308

1
Out of stock

27010

1

$228.55

In stock

27034

RELAY,STARTER

27034-1006

1

$92.57

In stock

27034A

RELAY,FLASHER

27034-1007

1

$175.04

In stock

49016

COVER-SEAL

49016-1050

1
Out of stock

49018

DIODE

49018-1006

1
Out of stock

59416

CASE-ELECTRIC

59416-1056

1
Out of stock

92001

BOLT,UPSET-WP,6X22

92002-1262

1
Out of stock

92009

SCREW,TAPPING,4X10

92009-1021

1
Out of stock

92027

COLLAR,6.8X10X12

92027-162

1

$5.21

In stock

92037

CLAMP,HARNESS

92037-1564

1

$10.17

In stock

92072

BAND,L=123

92072-030

1

$3.97

In stock

92072A

BAND,L=218

92072-032

1

$3.97

In stock

92072B

BAND,L=186

92072-056

1

$3.97

In stock

92075

DAMPER

92075-1562

1
Out of stock

130

BOLT-FLANGED,8X12,BLACK

130C0812

1
Out of stock

225

SCREW-PAN-WSP-CROS,6X20

225B0620

1
Out of stock

410

WASHER PLAIN 4MM

410B0400

1
Out of stock
← Battery Case/electro Bracket Generator/regulator →
