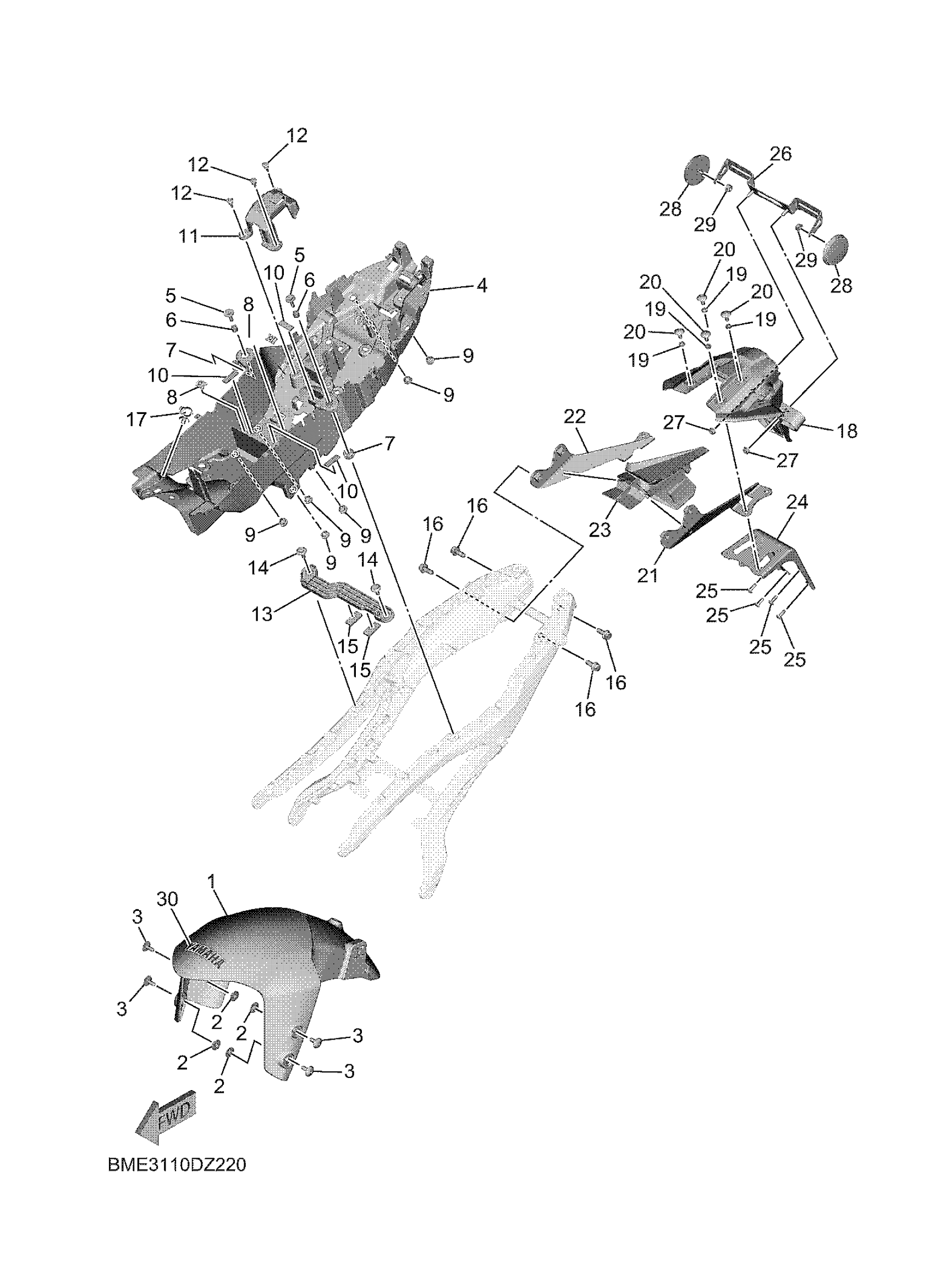

Find the part on the Fender diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha MT09 (MT09RL) Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT

B7N-21511-00-P1

1

$113.38

In stock

2

COLLAR (3L1)

90387-07717-00

1
Out of stock

3

BOLTHEX. SOCKET BUTTON

90111-06191-00

—

$0.91

In stock

4

BOX, BATTERY 1

BME-8212B-00-00

1

$54.49

In stock

5

BOLT WITH WASHER

90119-06313-00

—

$0.95

In stock

6

COLLAR

90387-06113-00

1

$10.51

In stock

7

GROMMET

90480-14035-00

1

$1.32

In stock

8

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

9

PLUG (17J)

90338-10132-00

—

$2.63

In stock

10

DAMPER

B7N-21649-00-00

1

$2.00

In stock

11

COVER 9

BME-2116H-00-00

1

$8.31

In stock

12

RIVET

90269-06008-00

1

$7.40

In stock

13

BRKT.

BME-2116B-00-00

—

$10.38

In stock

14

BOLT(3KJ)

90109-063F1-00

1

$2.24

In stock

15

DAMPER, PLATE

90520-04015-00

—

$1.78

In stock

16

BOLT, FLANGE

95812-08020-00

—

$1.69

In stock

17

CLAMP

90464-14013-00

—

$2.95

In stock

18

GUARD, MUD

B7N-21629-00-00

—

$17.82

In stock

19

COLLAR

90387-06106-00

—

$5.43

In stock

20

BOLT,HEX. SOCKET BUTTON

90111-06190-00

—

$1.51

In stock

21

STAY 1

BME-2164F-00-00

—

$50.82

In stock

22

STAY 2

BME-2164G-00-00

—

$50.06

In stock

23

COVER, REAR FENDER

BME-2163E-00-00

—

$16.17

In stock

24

STAY, PLATE

B7N-21682-00-00

—

$35.49

In stock

25

SCREW, ROUND TAPPING

90160-05012-00

—

$6.26

In stock

26

BRACKET, LICENSE

1RC-84751-00-00

—

$28.48

In stock

27

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

28

REFLECTOR, REAR 1

449-85131-02-00

—

$25.74

In stock

29

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

30

EMBLEM, YAMAHA

99247-00080-00

—

$11.86

In stock
