2024 Yamaha MT09 (MT09RL) Stand & Footrest Diagram

← All diagrams

Find the part on the Stand & Footrest diagram for your 2024 Yamaha MT09 (MT09RL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

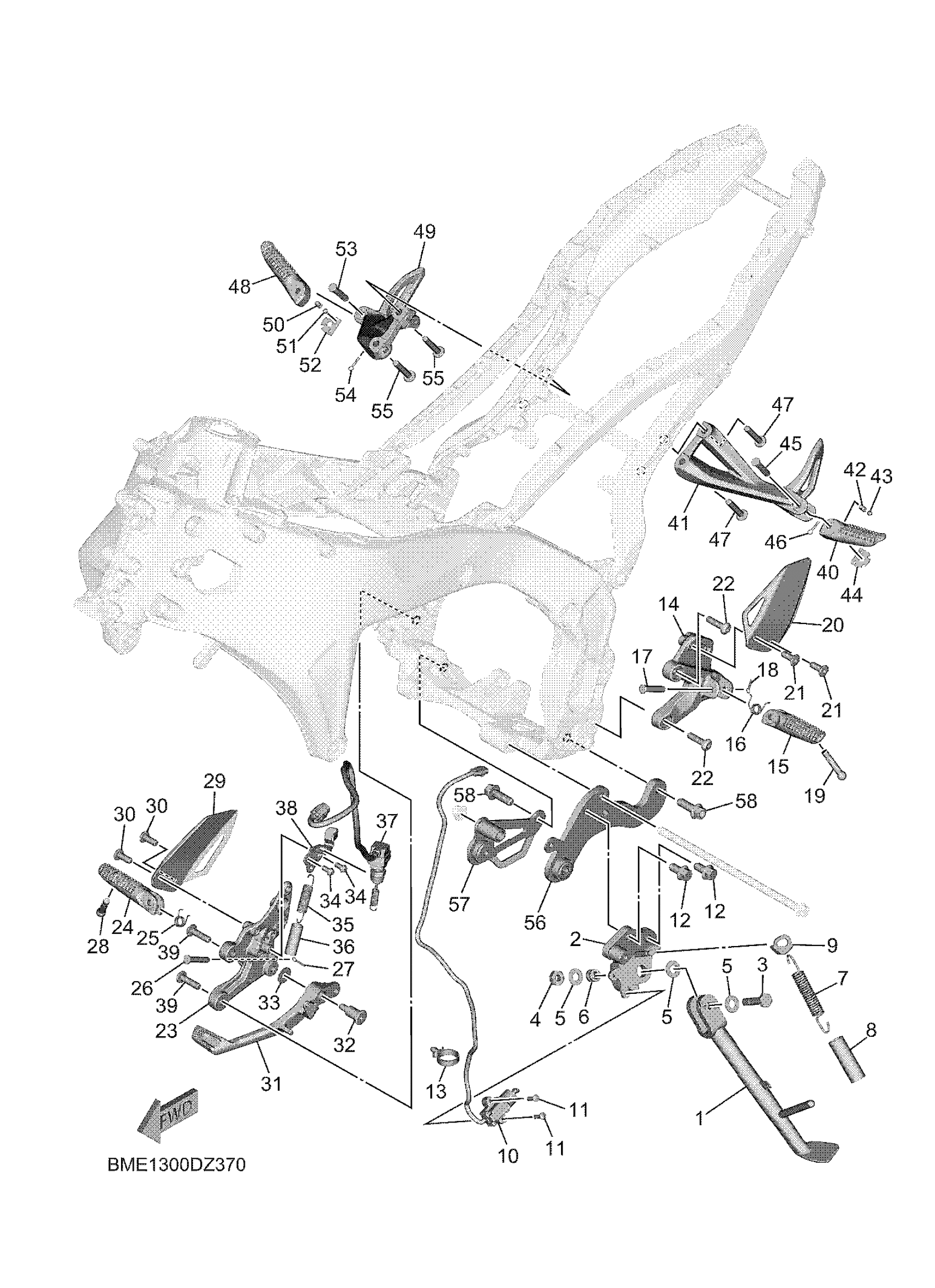

2024 Yamaha MT09 (MT09RL) Stand & Footrest Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STAND, SIDE

BME-27311-00-00

1

$51.00

In stock

2

BRACKET, SIDE STAN

B7N-27321-00-00

1

$105.00

In stock

3

BOLT

90101-10034-00

1

$7.26

In stock

4

NUT, SELF-LOCKING

90185-10012-00

1

$2.98

In stock

5

WASHER, PLATE

90201-10075-00

1

$2.51

In stock

6

COLLAR

90387-10020-00

1
Out of stock

7

SPRING TENSION

90506-26014-00

1

$6.26

In stock

8

HOSE (L60)

90445-197J2-00

1

$3.92

In stock

9

LINK, SIDE STAND

B7N-27315-00-00

1

$1.88

In stock

10

SWITCH, SIDE STAND

BME-82566-00-00

1

$45.49

In stock

11

SCREW

90149-05038-00

1

$1.49

In stock

12

BOLT, FLANGE

95817-10020-00

1

$6.17

In stock

13

CLAMP(4NK)

90464-24230-00

1

$5.62

In stock

14

BRACKET 2

BME-27442-00-00

1

$96.57

In stock

15

FOOTREST 3

B7N-27451-00-00

—

$15.43

In stock

16

SPRING, TORSION

90508-18134-00

—

$6.18

In stock

17

PIN, CLEVIS

91702-08040-00

—

$4.08

In stock

18

PIN, COTTER

91490-25020-00

—

$2.94

In stock

19

BOLT

90109-08225-00

—

$5.14

In stock

20

PLATE 1

BME-27445-00-00

—

$58.51

In stock

21

BOLT,HEX. SOCKET BUTTON

90111-08093-00

—

$2.25

In stock

22

BOLT (3XF1)

90110-08220-00

—

$5.68

In stock

23

BRACKET 3

BME-27443-00-00

—

$111.23

In stock

24

FOOTREST 4

B7N-27461-00-00

—

$15.43

In stock

25

SPRING, TORSION

90508-18135-00

—

$7.40

In stock

26

PIN, CLEVIS

91702-08040-00

—

$4.08

In stock

27

PIN, COTTER

91490-25020-00

—

$2.94

In stock

28

BOLT

90109-08225-00

—

$5.14

In stock

29

PLATE 2

BME-27446-00-00

—

$59.65

In stock

30

BOLT,HEX. SOCKET BUTTON

90111-08093-00

—

$2.25

In stock

31

PEDAL, BRAKE

BME-27211-00-00

—

$103.74

In stock

32

BOLT

4C8-27434-10-00

—

$19.48

In stock

33

WASHER 6154275100

90201-08103-00

—

$5.51

In stock

34

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

35

SPRING, TENSION

90506-18022-00

—

$4.95

In stock

36

HOSE

90446-15386-00

—

$5.62

In stock

37

STOP SWITCH ASSY

BME-82530-00-00

—

$59.91

In stock

38

STAY, STOP SWITCH

BME-2144G-00-00

—

$11.54

In stock

39

BOLT (3XF1)

90110-08220-00

—

$5.68

In stock

40

FOOTREST, REAR 1

B7N-27431-00-00

—

$11.80

In stock

41

BRACKET 4

BME-2741L-00-00

—

$107.25

In stock

42

SPRING, COMPRESSION (22N)

90501-12743-00

—
Out of stock

43

BALL

93501-04011-00

—
Out of stock

44

WASHER, SPECIAL

5VX-27437-00-00

—

$6.71

In stock

45

PIN, WITH HOLE (2G2)

90240-08063-00

—

$7.25

In stock

46

PIN, COTTER

91490-25020-00

—

$2.94

In stock

47

SCREW(1KH)

90149-08220-00

—

$2.95

In stock

48

FOOTREST, REAR 2

B7N-27441-00-00

—

$11.80

In stock

49

BRACKET 5

BME-2742L-00-00

—

$105.15

In stock

50

SPRING, COMPRESSION (22N)

90501-12743-00

—
Out of stock

51

BALL

93501-04011-00

—
Out of stock

52

WASHER, SPECIAL

5VX-27437-00-00

—

$6.71

In stock

53

PIN, WITH HOLE (2G2)

90240-08063-00

—

$7.25

In stock

54

PIN, COTTER

91490-25020-00

—

$2.94

In stock

55

SCREW(1KH)

90149-08220-00

—

$2.95

In stock

56

STAY, MUFFLER 1

BME-21445-00-00

—

$96.85

In stock

57

STAY, MUFFLER 2

B7N-21446-10-00

—

$52.62

In stock

58

BOLT, FLANGE

90105-10189-00

—

$8.37

In stock
